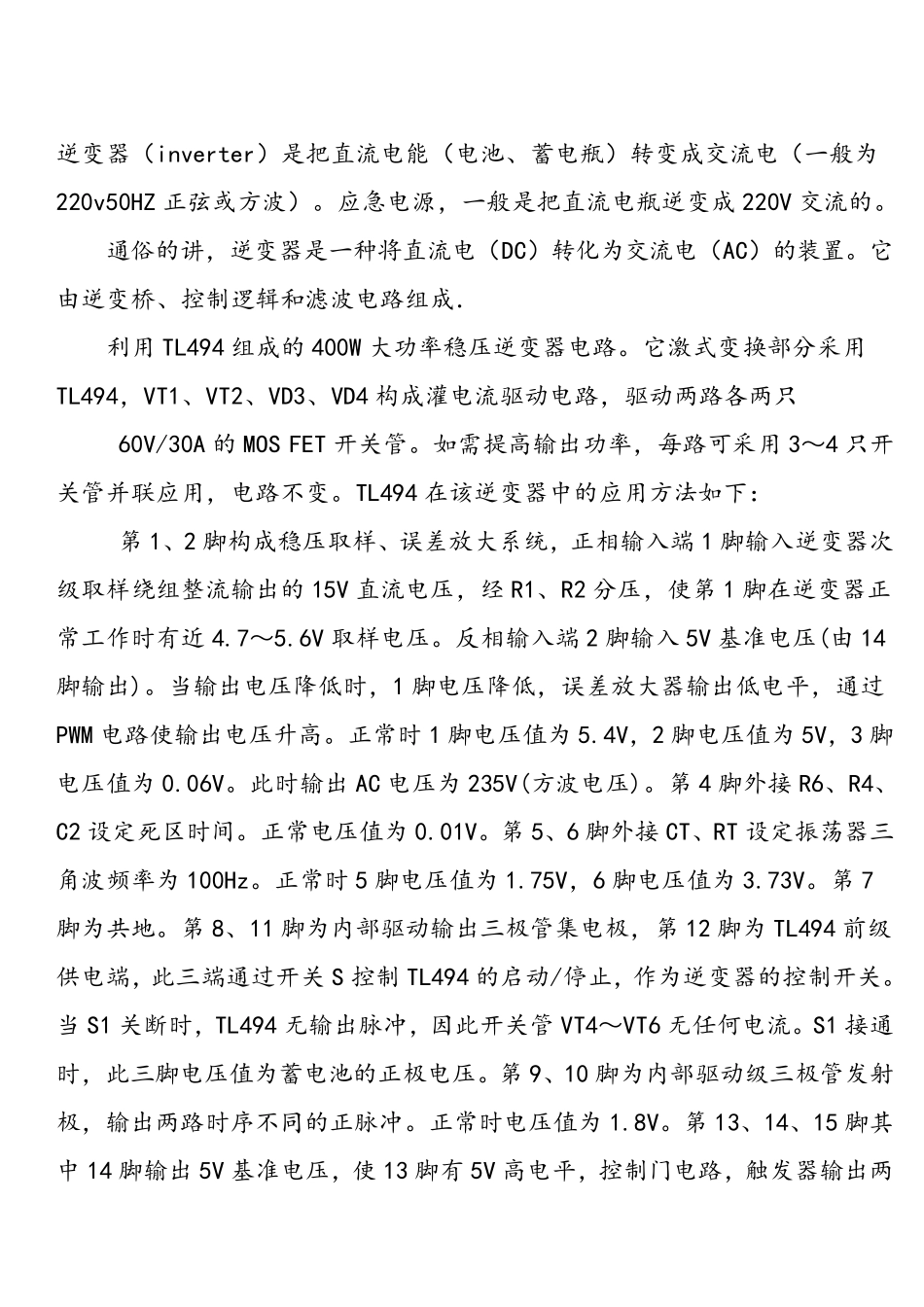

逆变器的工作原理_第1页
1/14

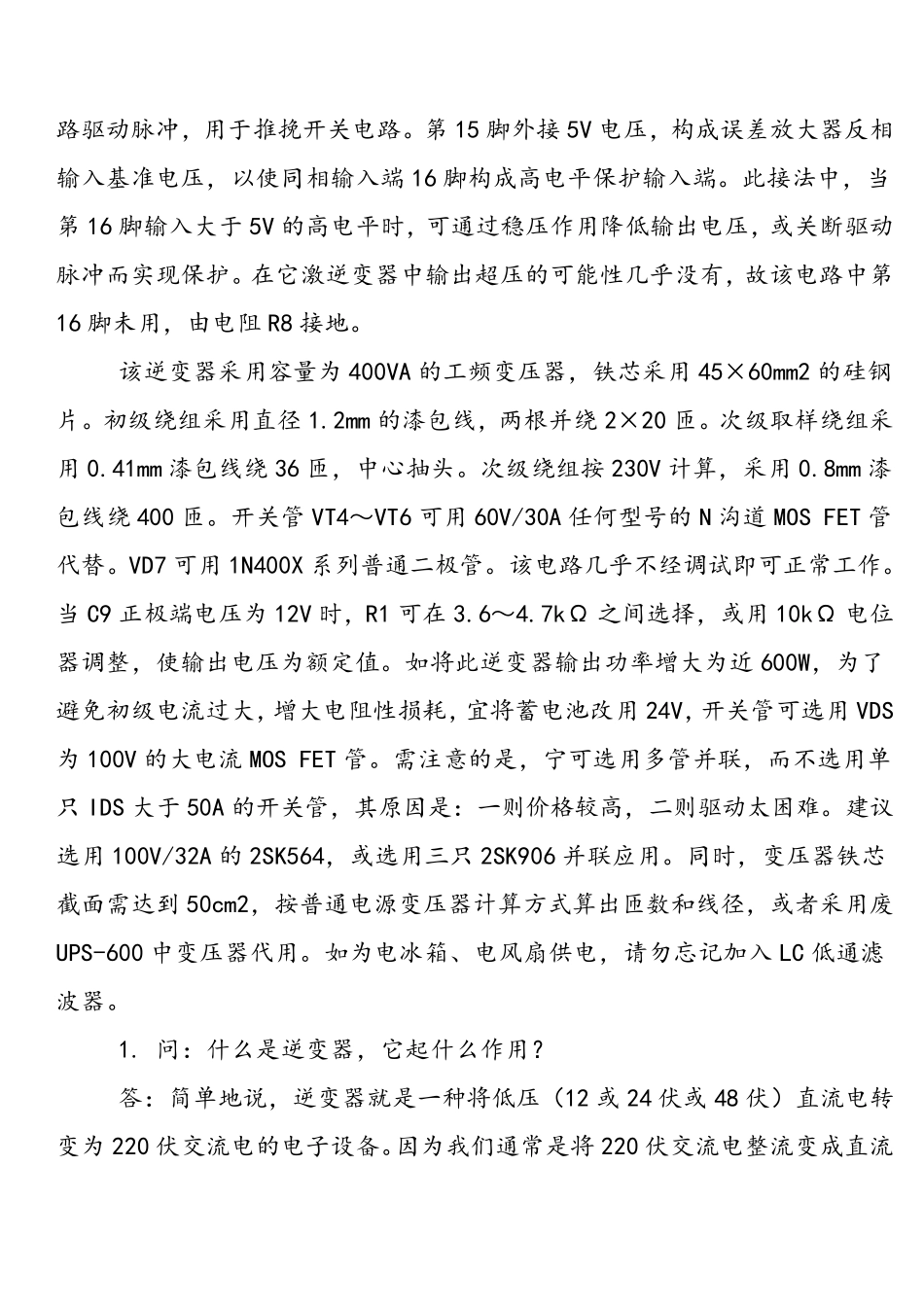

逆变器的工作原理_第2页
2/14

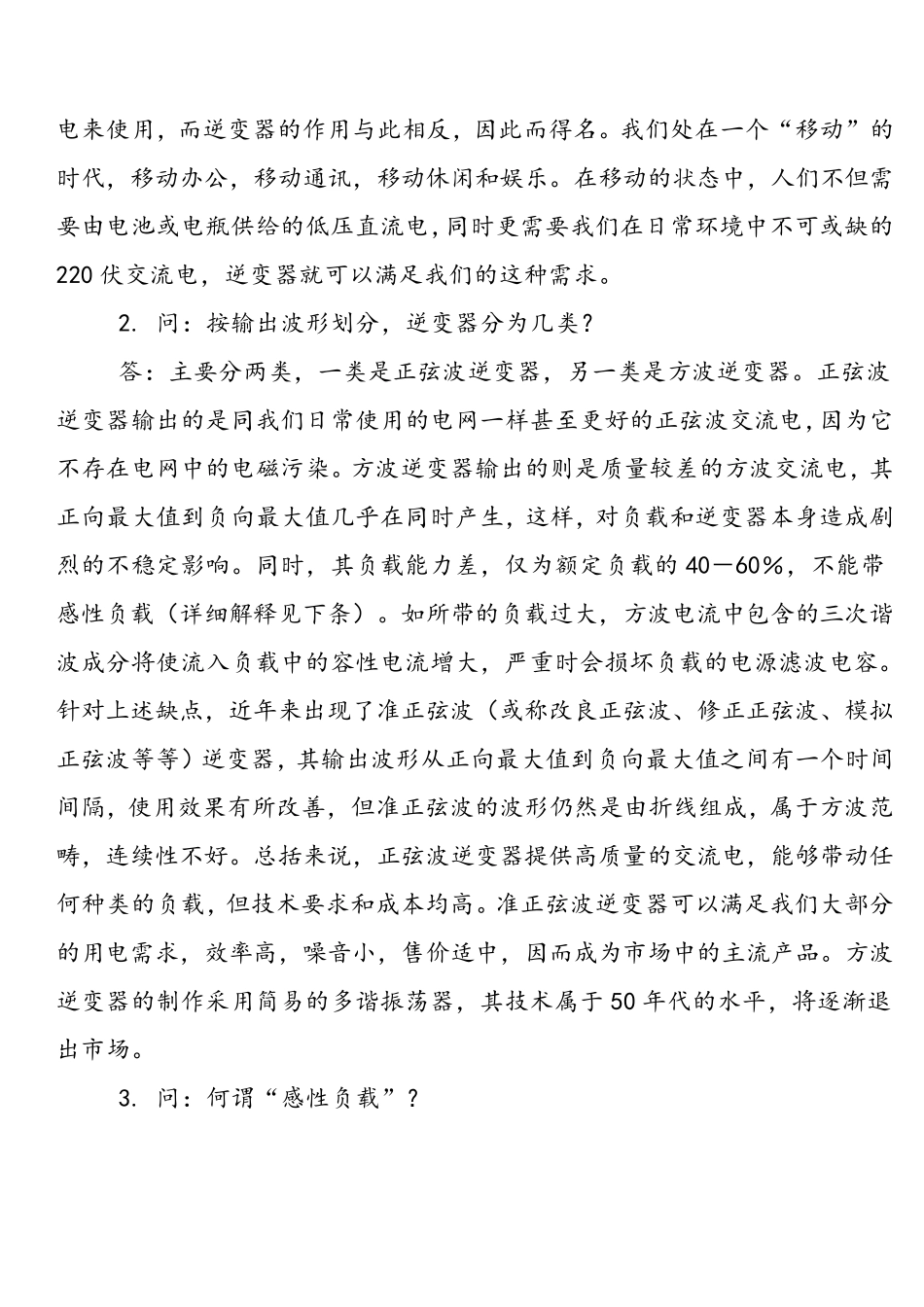

逆变器的工作原理_第3页
3/14
逆变器(inverter)是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ 正弦或方波)。应急电源,一般是把直流电瓶逆变成 220V 交流的。 通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成. 利用 TL494 组成的 400W 大功率稳压逆变器电路。它激式变换部分采用TL494,VT1、VT2、VD3、VD4 构成灌电流驱动电路,驱动两路各两只 60V/30A 的 MOS FET 开关管。如需提高输出功率,每路可采用 3~4 只开关管并联应用,电路不变。TL494 在该逆变器中的应用方法如下: 第 1、2 脚构成稳压取样、误差放大系统,正相输入端 1 脚输入逆变器次级取样绕组整流输出的 15V 直流电压,经 R1、R2 分压,使第 1 脚在逆变器正常工作时有近 4.7~5.6V 取样电压。反相输入端 2 脚输入 5V 基准电压(由 14脚输出)。当输出电压降低时,1 脚电压降低,误差放大器输出低电平,通过PWM 电路使输出电压升高。正常时 1 脚电压值为 5.4V,2 脚电压值为 5V,3 脚电压值为 0.06V。此时输出 AC 电压为 235V(方波电压)。第 4 脚外接R6、R4、C2 设定死区时间。正常电压值为 0.01V。第 5、6 脚外接CT、RT 设定振荡器三角波频率为 100Hz。正常时 5 脚电压值为 1.75V,6 脚电压值为 3.73V。第 7脚为共地。第 8、11 脚为内部驱动输出三极管集电极,第 12 脚为 TL494 前级供电端,此三端通过开关 S 控制 TL494 的启动/停止,作为逆变器的控制开关。当 S1 关断时,TL494 无输出脉冲,因此开关管 VT4~VT6 无任何电流。S1 接通时,此三脚电压值为蓄电池的正极电压。第 9、10 脚为内部驱动级三极管发射极,输出两路时序不同 的正脉冲。正常时电压值为 1.8V。第 13、14、15 脚其中 14 脚输出 5V 基准电压,使 13 脚有 5V 高电平,控制门 电路,触 发器输出两 路驱动脉冲,用于推挽开关电路。第15 脚外接5V 电压,构成误差放大器反相输入基准电压,以使同相输入端16 脚构成高电平保护输入端。此接法中,当第16 脚输入大于5V 的高电平时,可通过稳压作用降低输出电压,或关断驱动脉冲而实现保护。在它激逆变器中输出超压的可能性几乎没有,故该电路中第16 脚未用,由电阻R8 接地。 该逆变器采用容量为400VA 的工频变压器,铁芯采用45×60mm2 的硅钢片。初级绕组采用直径 1.2mm 的漆包线,两根并绕 2×20 匝。次级取样绕...
