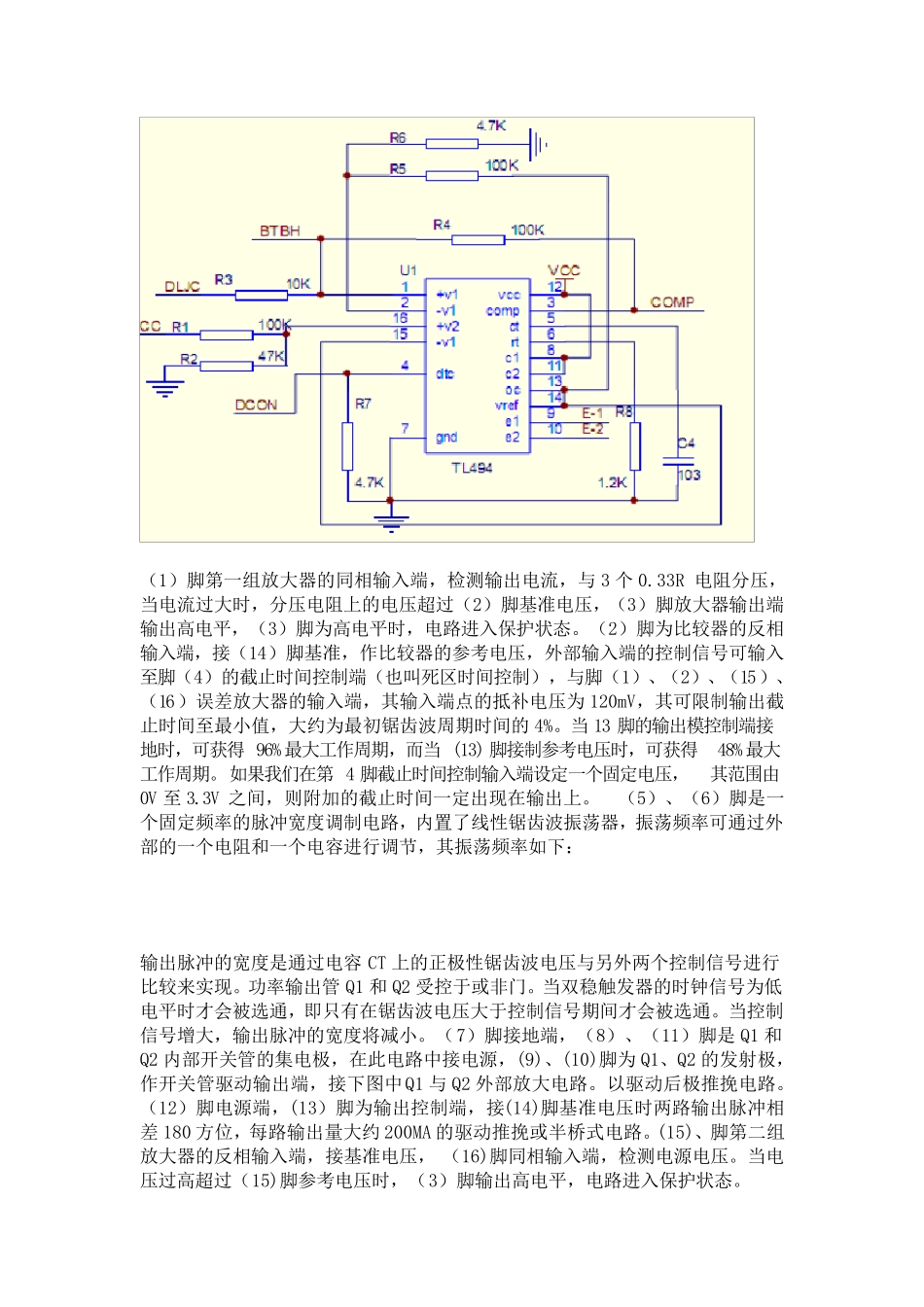

逆变器电路原理分析 1 、逆变器的定义 逆变器是通过半导体功率开关的开通和关断作用，把直流电能转变成交流电能的一种变换装置，是整流变换的逆过程。 车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只 TL494或 KA7500 芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的 12V 直流电，通过高频 PWM (脉宽调制)开关电源技术转换成 30kHz－50kHz、220V 左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将 30kHz～50kHz、220V 左右的交流电转换成 50Hz、220V 的交流电。 高频升压逆变控制电路： （1）脚第一组放大器的同相输入端，检测输出电流，与3 个0.33R 电阻分压，当电流过大时，分压电阻上的电压超过（2）脚基准电压，（3）脚放大器输出端输出高电平，（3）脚为高电平时，电路进入保护状态。（2）脚为比较器的反相输入端，接（14）脚基准，作比较器的参考电压，外部输入端的控制信号可输入至脚（4）的截止时间控制端（也叫死区时间控制），与脚（1）、（2）、（15）、（16）误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。当13 脚的输出模控制端接地时，可获得 96%最大工作周期，而当(13) 脚接制参考电压时，可获得48%最大工作周期。如果我们在第4 脚截止时间控制输入端设定一个固定电压，其范围由0V 至3.3V 之间，则附加的截止时间一定出现在输出上。 （5）、（6）脚是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下： 输出脉冲的宽度是通过电容 CT 上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1 和 Q2 受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。（7）脚接地端，（8）、（11）脚是 Q1 和Q2 内部开关管的集电极，在此电路中 接电源 ，(9)、(10)脚为Q1、Q2 的发射 极，作开关管驱 动 输出端，接下图 中 Q1 与Q2 外部放大电路。以 驱 动 后 极推 挽 电路。（12）脚电源 端，(13）脚为输出控制端，接(14)脚基准电压时两路输出脉冲相差 180 方 位 ，每 路输出量 大约 200MA 的驱 动 推 挽 或半 桥 式 电路。(15)、脚第二 ...
