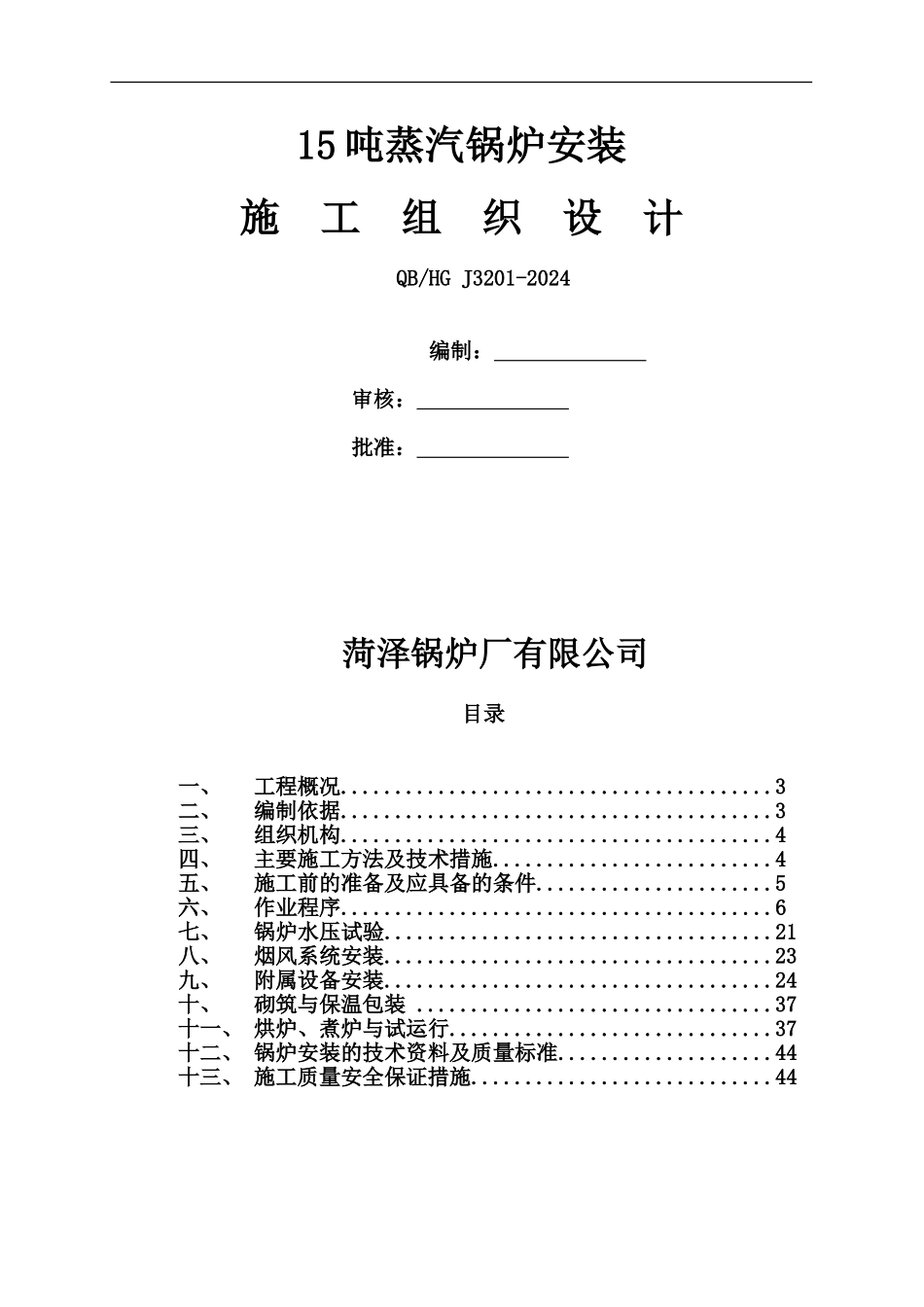

15 吨蒸汽锅炉安装施 工 组 织 设 计QB/HG J3201-2024编制： 审核： 批准： 菏泽锅炉厂有限公司目录 一、工程概况........................................3 二、编制依据........................................3 三、组织机构........................................4 四、主要施工方法及技术措施..........................4 五、施工前的准备及应具备的条件......................5 六、 作业程序........................................6 七、 锅炉水压试验....................................21 八、烟风系统安装....................................23 九、附属设备安装....................................24 十、砌筑与保温包装 .................................37 十一、 烘炉、煮炉与试运行..............................37 十二、 锅炉安装的技术资料及质量标准....................44 十三、 施工质量安全保证措施............................44 下载后可任意编辑 一工程概况 1、此工程为鄄城华意化工锅炉安装部分项目。由于生产需要新增加一台 DZL15-1.25-AⅡ 蒸汽锅炉，我公司负责锅炉机组的安装工作。 2、锅炉概况：锅炉的生产单位：菏泽锅炉厂有限公司 锅炉的型号为 DZL15-1.25-AⅡ 锅炉额定蒸发量 15t/h 锅炉额定工作压力为 1.25Mpa 额定蒸汽温度为 193℃ 进水温度为 105℃ 水压试验压力 1.65Mpa 设计效率 79.59% 锅炉安装外形尺寸：12860×5900×7800mm 3、工期：2024 年 月 日至 2024 年 月 日。工期 天。二编制依据 1、《蒸汽锅炉安全技术监察规程》96 版。 2、GB50273-2024《锅炉安装工程施工及验收法律规范》。 3、GB50211-2024《工业炉砌筑工程施工及验收法律规范》。 4、《机械设备安装工程施工及验收法律规范》GBS0231-2024。 5、《锅炉安装改造单位监督管理规则》TSGG3001-2024。 6、《压缩机、风机、泵安装工程施工及验收法律规范》50725-1998。 7、《现场设备、工业管道焊接工程施工及验收法律规范》GBS0236-2024。 8、《工业金属管道工程及验收法律规范》GBS0235-2024。 9、《电气装置工程施工及验收法律规范》。 10、其他相关标准及法律规范。 三组织机构1、以现场施工项目经理领导下安装工程，具体按安装质保体系的要求配备。①、工程项目负责人： ②、施工现场技术负责人： ③、施工现场质量检验员：2、人员的资格和要...
