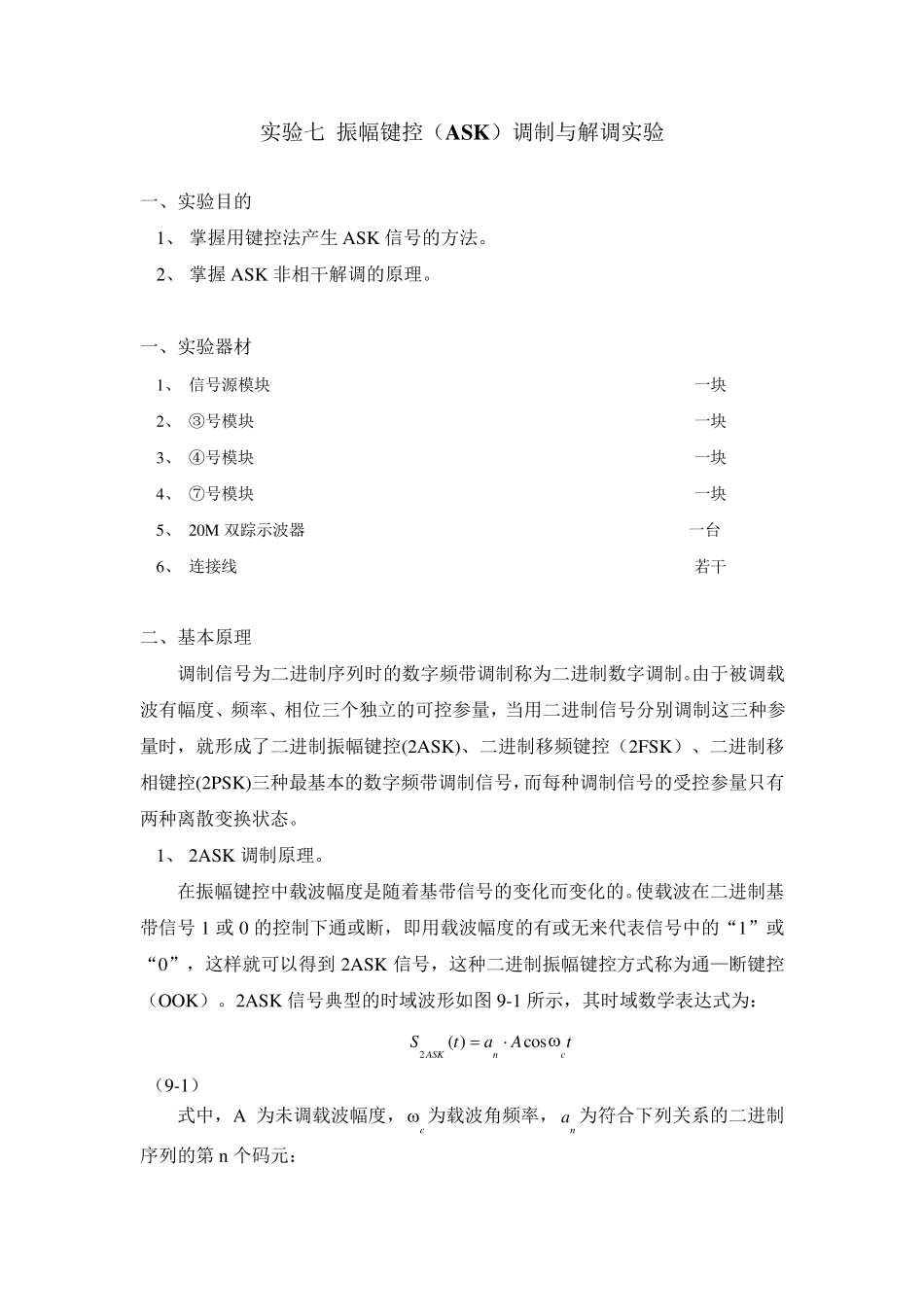

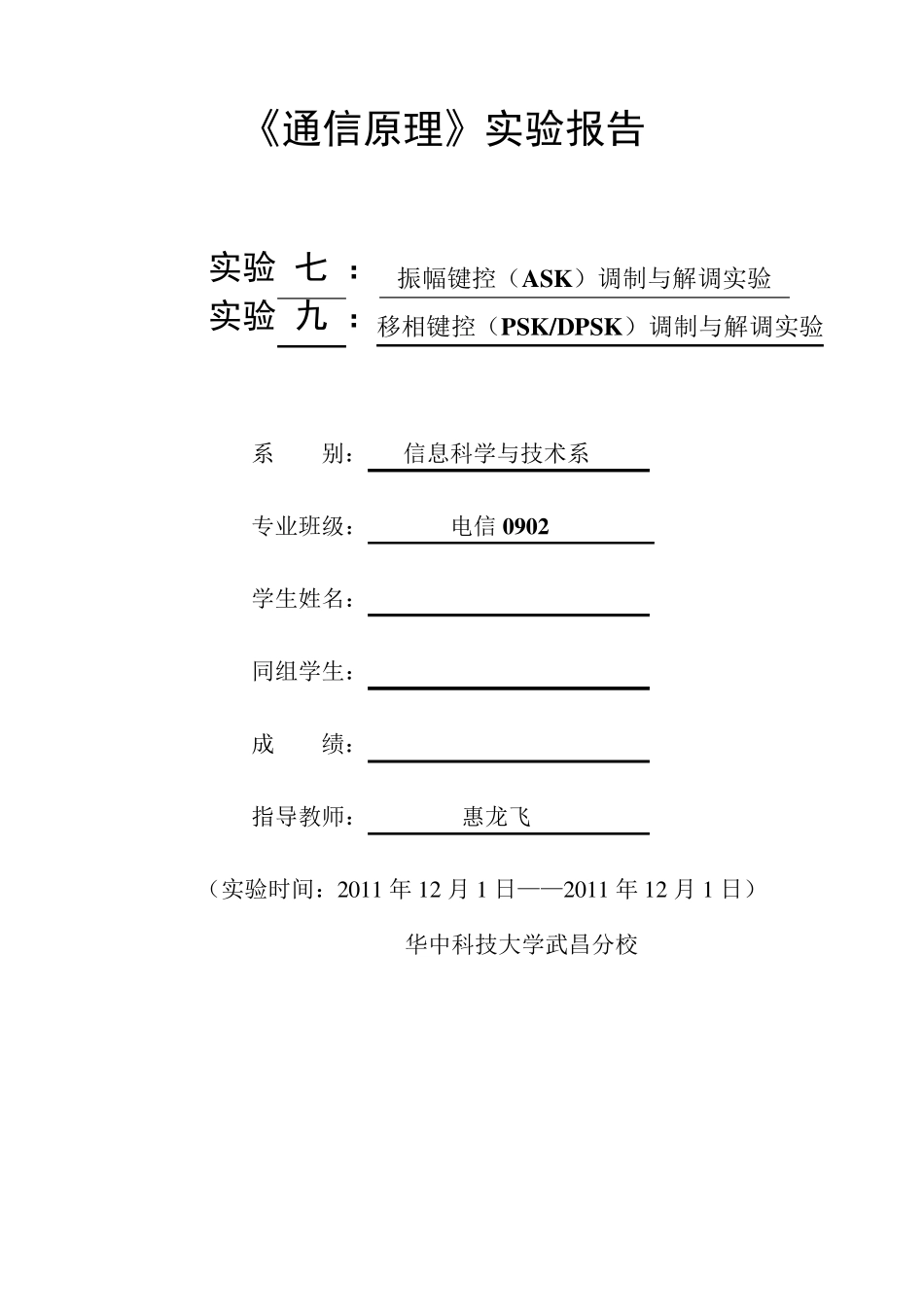

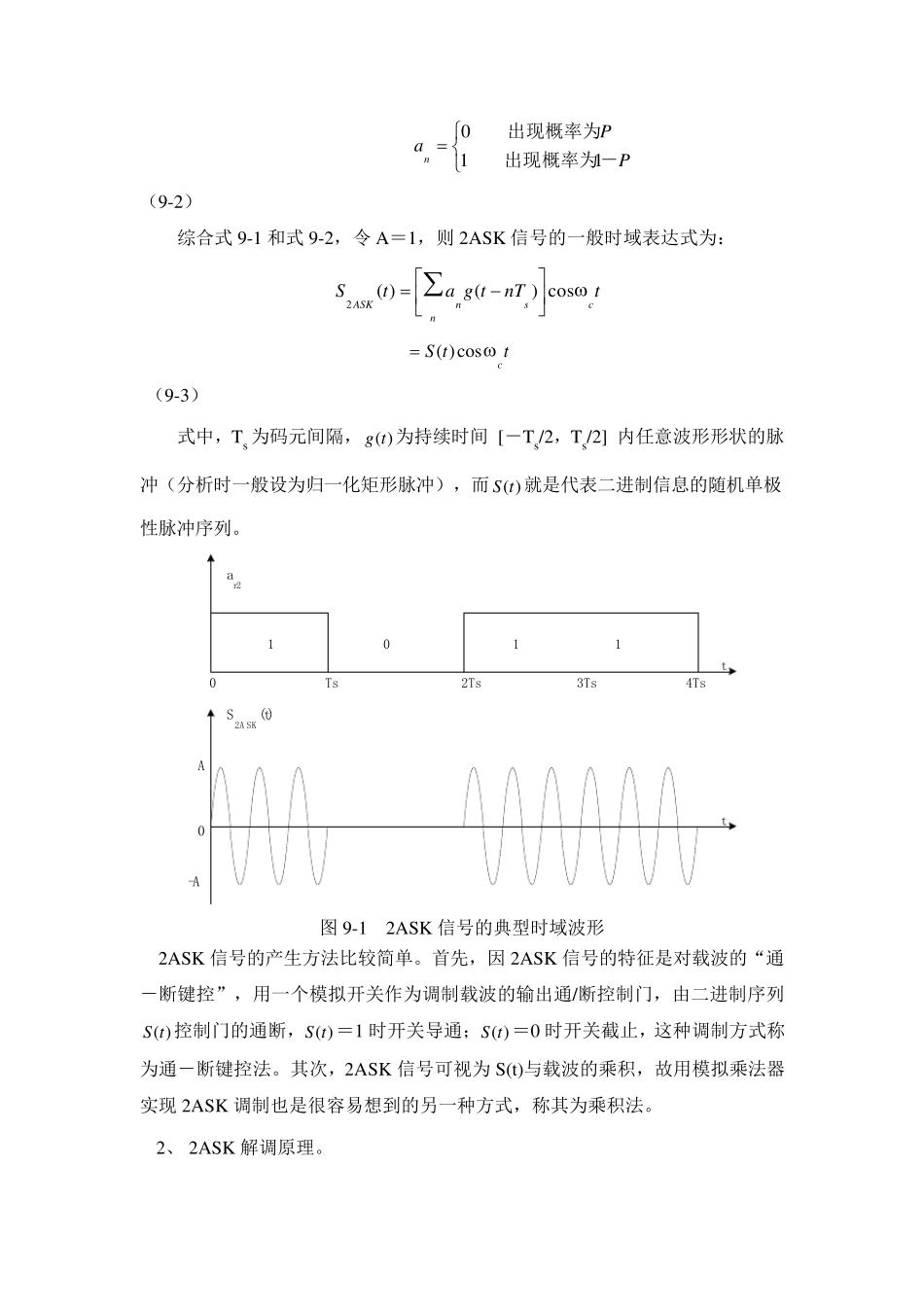

《通信原理》实验报告 实验 七 ： 振幅键控（ASK）调制与解调实验 实验 九 ：移相键控（PSK/DPSK）调制与解调实验 系 别： 信息科学与技术系 专业班级： 电信0902 学生姓名： 同组学生： 成 绩： 指导教师： 惠龙飞 （实验时间：2 0 1 1 年1 2 月1 日——2 0 1 1 年1 2 月1 日） 华中科技大学武昌分校 实验七 振幅键控（ASK）调制与解调实验 一、实验目的 1、 掌握用键控法产生ASK 信号的方法。 2、 掌握ASK 非相干解调的原理。 一、实验器材 1、 信号源模块 一块 2、 ③号模块 一块 3、 ④号模块 一块 4、 ⑦号模块 一块 5、 20M 双踪示波器 一台 6、 连接线 若干 二、基本原理 调制信号为二进制序列时的数字频带调制称为二进制数字调制。由于被调载波有幅度、频率、相位三个独立的可控参量，当用二进制信号分别调制这三种参量时，就形成了二进制振幅键控(2ASK)、二进制移频键控（2FSK）、二进制移相键控(2PSK)三种最基本的数字频带调制信号，而每种调制信号的受控参量只有两种离散变换状态。 1、 2ASK 调制原理。 在振幅键控中载波幅度是随着基带信号的变化而变化的。使载波在二进制基带信号1 或0 的控制下通或断，即用载波幅度的有或无来代表信号中的“1”或“0”，这样就可以得到2ASK 信号，这种二进制振幅键控方式称为通—断键控（OOK）。2ASK 信号典型的时域波形如图 9-1 所示，其时域数学表达式为： 2( )cosASKncStaAt （9-1） 式中，A 为未调载波幅度，c 为载波角频率，na 为符合下列关系的二进制序列的第 n 个码元： PPan－出现概率为出现概率为110 （9-2） 综合式9-1 和式9-2，令A＝1，则2ASK 信号的一般时域表达式为： tnTtgatScnsnASKcos)()(2 ttSccos)( （9-3） 式中，Ts 为码元间隔，( )g t 为持续时间 [－Ts/2，Ts/2] 内任意波形形状的脉冲（分析时一般设为归一化矩形脉冲），而( )S t 就是代表二进制信息的随机单极性脉冲序列。 0 Ts 2Ts 3Ts 4Ts1 0 1 1S2A SK (t)A-A0ar2tt 图9-1 2ASK 信号的典型时域波形 2ASK 信号的产生方法比较简单。首先，因2ASK 信号的特征是对载波的“通－断键控”，用一个模拟开关作为调制载波的输出通/断控制门，由二进制序列( )S t 控制门的通断，( )S t ＝1 时开关导通； ( )S t ＝0 时开关截止，这种调制方式称为通...
