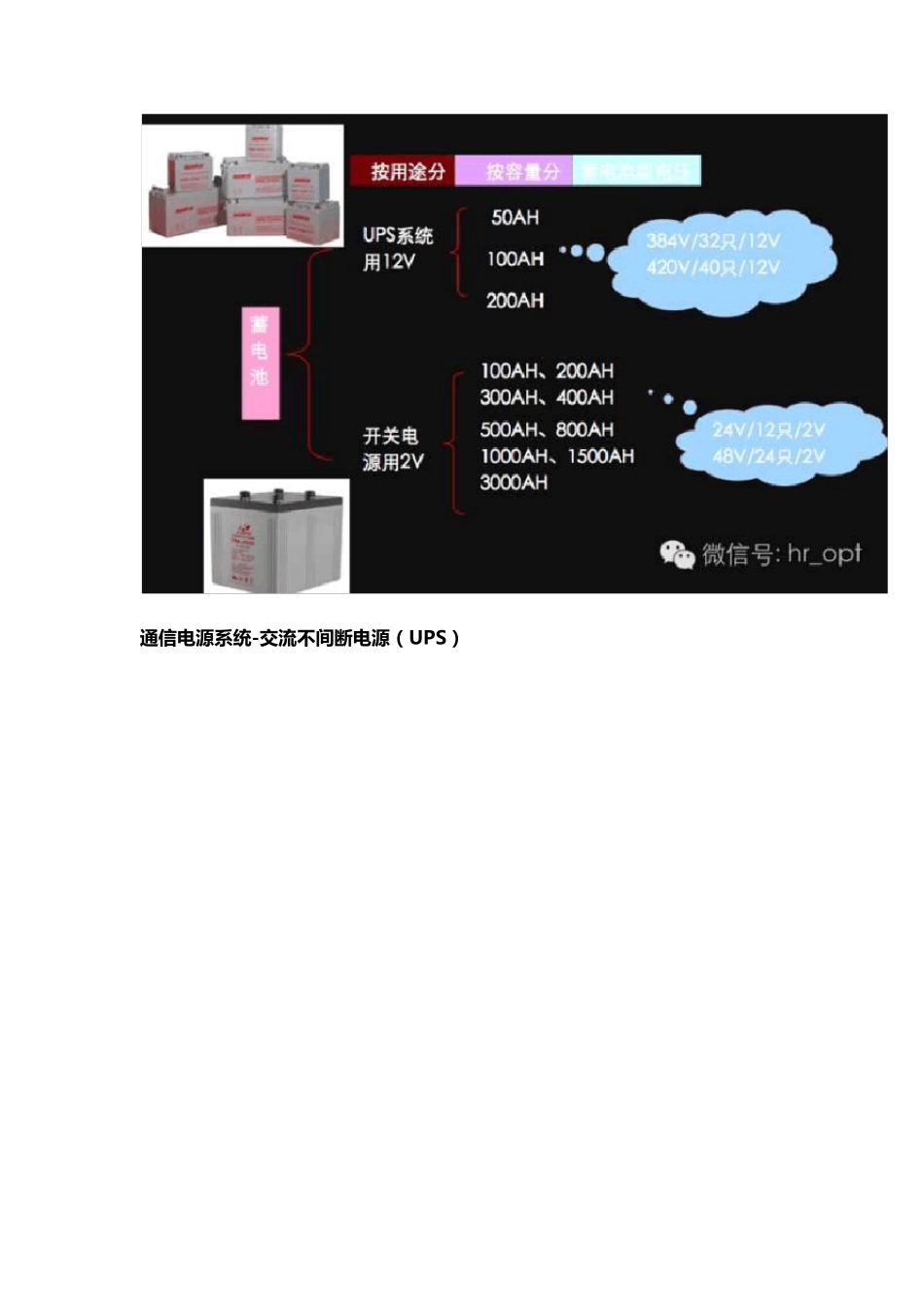

通 信 基 站 耗 电 量 估 算 电 力 系 统 基 本 知 识 市 电 类 别 ①一 类 市 电 供 电 方 式 (≯1 次 ≯0.5h/月 ) ② 二 类 市 电 供 电 方 式 (≯3.5 次 /月 ≯6h/次 ) ③ 三 类 市 电 供 电 方 式 (≯4.5 次 /月 ≯8h/次 ) ④ 四 类 市 电 供 电 方 式 (经 常 昼 夜 停 电 ) 电 功率 ①单 位 时 间 内 做 的 功 ② 有 功 功 率 (P)： 电 流 流 经 纯 电 阻 性 负 载 产 生 的 功 率 ， 单 位 ： 瓦 (W)， 千 瓦 (KW)。 ③ 无 功 功 率 (Q)： 交 流 电 路 中 ， 除 有 功 功 率 P 外 ， 还 因 电 流 流 经 储 能 元 件 (C、 L)产 生 电 能 ， 磁 能 互 相 交 换 ， 而 不 实 际 作 功 ， 这 种 交 换 功 率 就 是 无 功 功 率 ， 单 位 是乏 (Var)千 乏 (KVar)。 ④ 视 在 功 率 (S)： 有 功 功 率 和 无 功 功 率 的 几 何 和 ， 单 位 是 伏 安 (VA)千 伏 安 (KVA)。 ⑤ S= √(p2 +Q2 ) ⑥ 功 率 因 数 COSΦ =P/S 交流功率计算 通信电源系统 通信电源系统-组成示意图 注 ： 不间断电源设备是指交流不间断电源设备（UPS 设备） 通信电源系统-交流配电屏(箱) 通信电源系统-开关电源 通信电源系统-直流配电屏（箱） 通信电源系统-蓄电池 通 信 电 源 系 统 -交 流 不间断电 源 （UPS） 基 站 电 源 系 统 -组 成 示 意 图 基 站 通 信 电 源 系 统 基 站 电 源 系 统 -交 流 配 电 箱 、避雷箱 基 站 电 源 系 统 -组 合开关电 源 基 站 电 源 系 统 -蓄电 池组 蓄 电 池 组 每 组 一 般 是 24 只 /2V/只 。 说 明 ： 直 流 系 统 正 常 工 作 时 ， 直 流 母 线 电 压 V=单 只 电 池 浮 充 电 压X 蓄 电 池 组 只数 =2.23*24=53.52V。 市 电 断 电 蓄 电 池 放 电 时 ， 直 流 母 线 电 压 V=单 只 电 池 终 止电 压 X 蓄 电 池 组 只 数 =1.8*24=43.2V 基 站 电 源 系 统 -熔 断 器 、断 路器 基 站 电 源 系 统 -熔 断 器 与断 路器 的区别 总 之 断 路 器 是 通 过 电 磁 脱 口 器 实 现 断 路 ...
