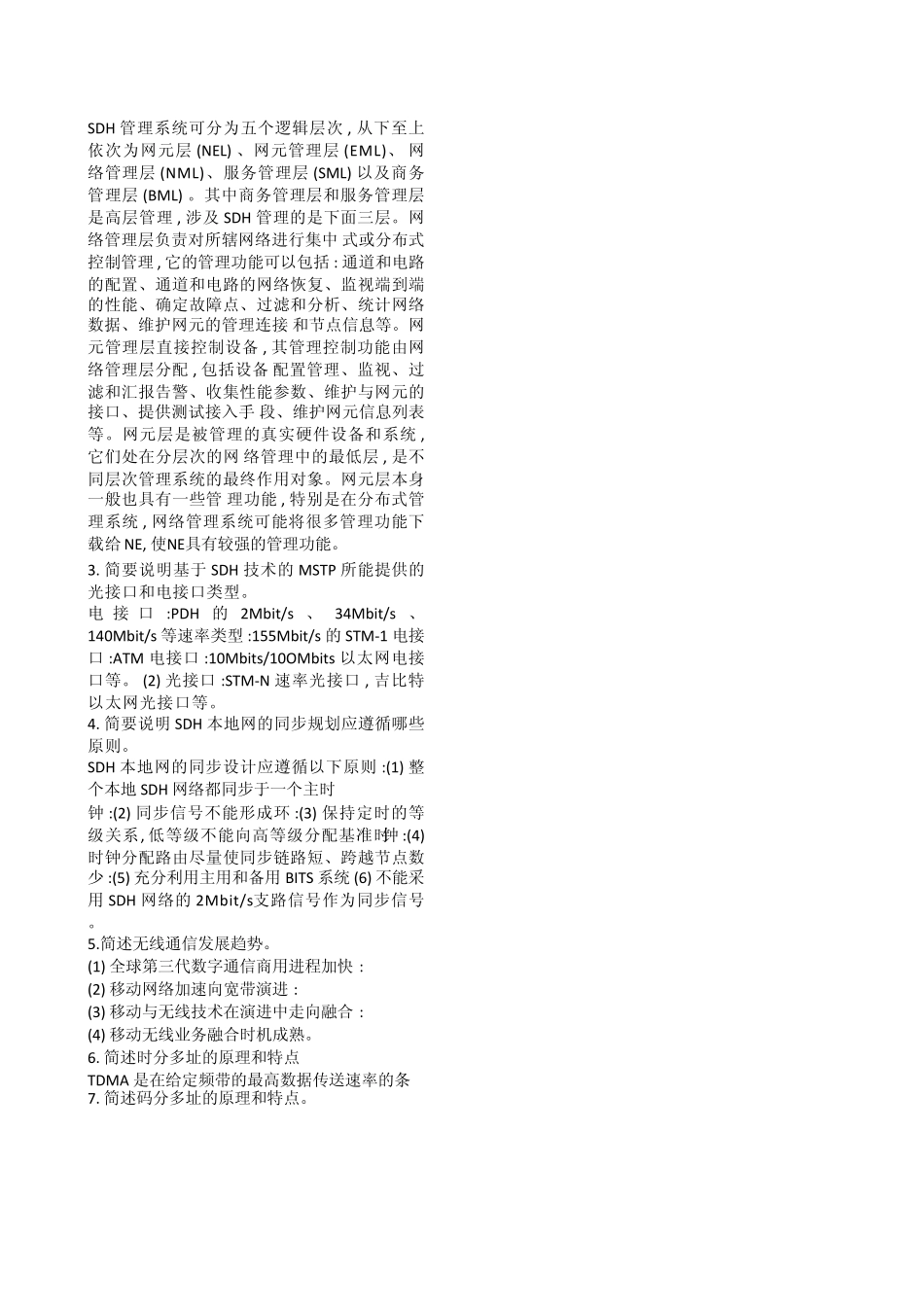

1. 以四节点SDH 网络为例, 简要叙述二纤单向通道倒换环和二纤双向复用段倒换环的自愈原理。二纤单向通道保护 : 在节点A 和节点C 进行通信 , 将要传送的支路信号 AC 从 A点同时馈入 S1和Pl光纤。其中 Sl按顺时针方向将业务信号送入分路节点C, 而 Pl按逆时针方向将同样的支路信号送入分路节点C 。接收端 C 同时收到来自两个方向的支路信号 , 按照分路通信信号的优劣决定哪一路作为分路信号。正常情况下 ,S1光纤所送信号为主信 号。同理, 从 C 点以同样的方法完成到A 点的通信。当 Bc 节点间的光缆被切断时 , 两根光纤同时被切断 , 在节点C, 从 A经 Sl传来的AC 信号丢失 , 则按照通道选优的准则 , 倒换开关将由 S1 光纤转向P1 光纤, 接收由A 点经 Pl传来的AC 信号 , 从而 AC 问业务信号得以维持, 不会丢失。故障排除后 , 开关返回原来的位置。二纤双向复用段保护 : 正常情 况下,Sl/P2和S2/P1 光纤上的业务信号利用业务时隙传送信号 , 而保护时隙是空闲的, 但 B 和C 节点之间的光缆被切断时 , 二根光纤全部被切断 , 与切断点相邻的节点B 和C 利用倒换开关将 Sl/P2光纤和S2/P1 光纤沟通, 例如在节点B 将 Sl/P2光纤上的业务信号转换到 S2/P1 光纤的保护时隙 , 在节点C 再将 S2/P2 保护时隙的信号转回Sl/P2光纤的信号时 隙 , 当故障排除后 , 倒换开关将返回原来的位置。2. 简述SDH 网管 SMN 的分层结构和各层完成的主要功能。SDH 管理系统可分为五个逻辑层次, 从下至上依次为网元层(NEL) 、网元管理层(EML)、 网络管理层(NML)、服务管理层(SML) 以及商务管理层(BML) 。其中商务管理层和服务管理层是高层管理, 涉及 SDH 管理的是下面三层。网络管理层负责对所辖网络进行集中 式或分布式控制管理, 它的管理功能可以包括 : 通道和电路的配置、通道和电路的网络恢复、监视端到端的性能、确定故障点、过滤和分析、统计网络数据、维护网元的管理连接 和节点信息等。网元管理层直接控制设备 , 其管理控制功能由网络管理层分配 , 包括设备 配置管理、监视、过滤和汇报告警、收集性能参数、维护与网元的接口、提供测试接入手 段、维护网元信息列表等。网元层是被管理的真实硬件设备和系统,它们处在分层次的网络管理中的最低层, 是不同层次管理系统的最终作用对象。网元层本身一般也具有一些管理功能 , 特别是在分布式管理系统, 网络管理系统...
