通信管道工程施工及验收技术规范VIP免费

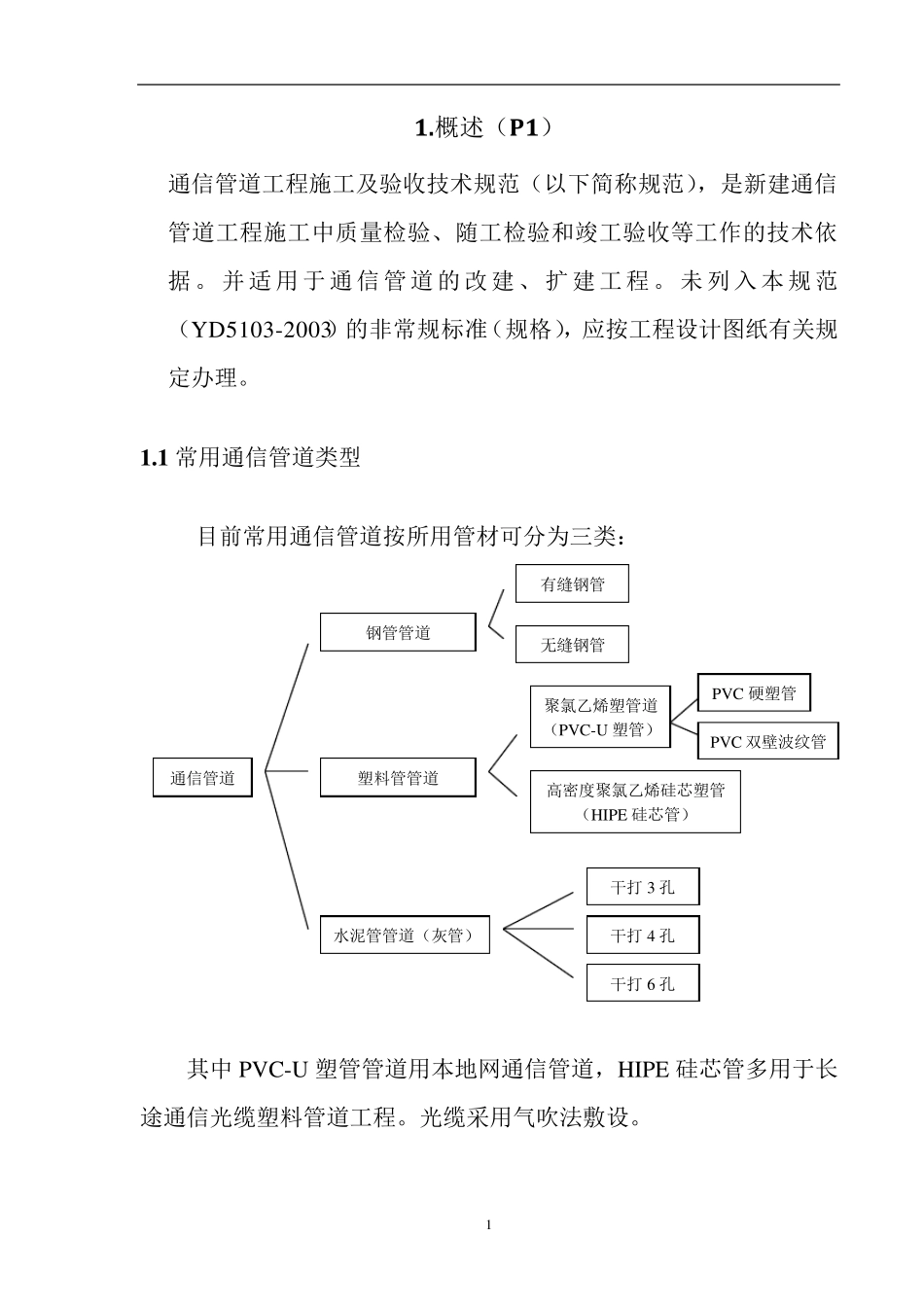

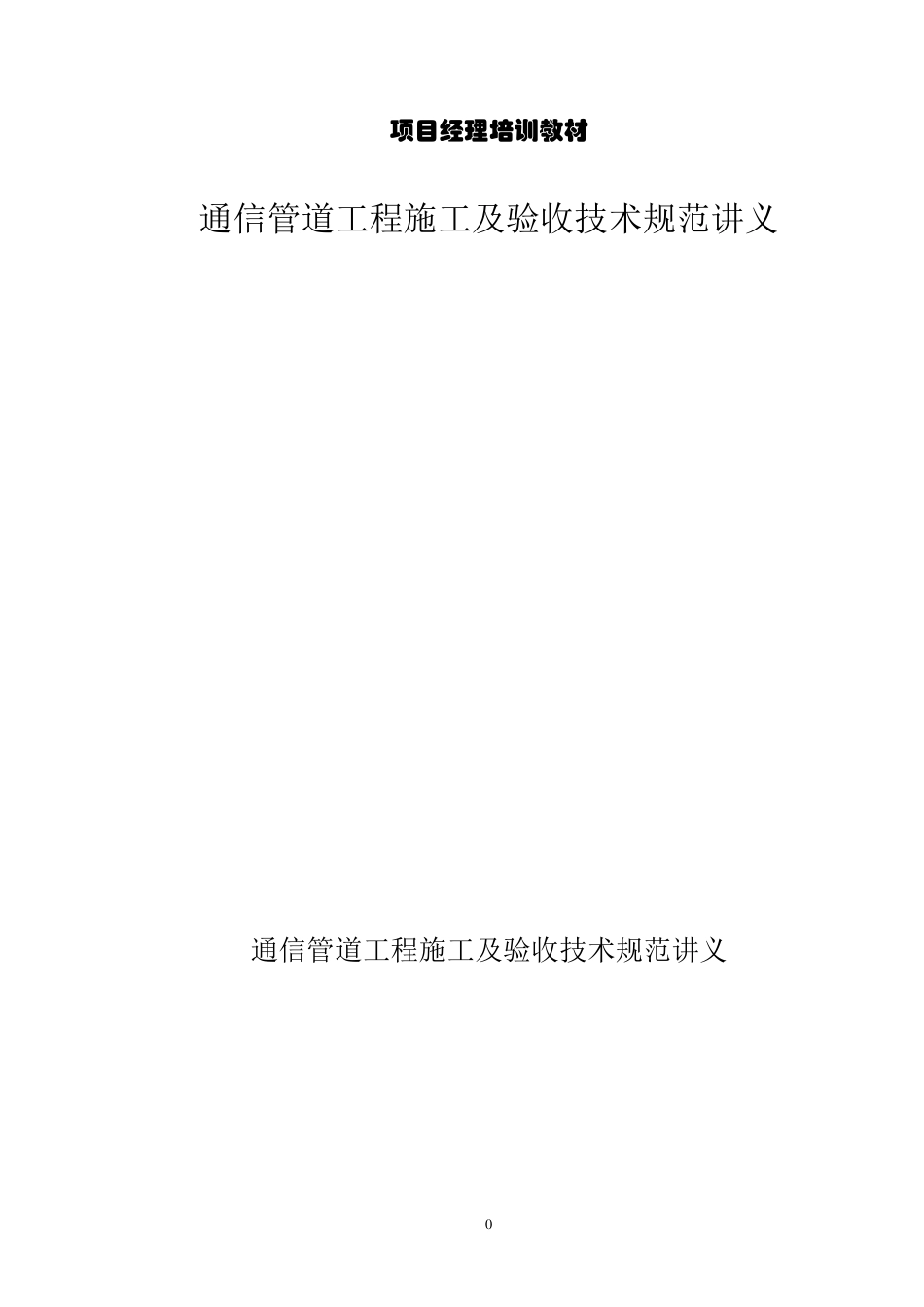

0 项 目 经 理 培 训 教 材 通信管道工程施工及验收技术规范讲义 通信管道工程施工及验收技术规范讲义 1 1.概述（P1） 通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据 。 并 适 用 于 通信管道的 改 建、 扩 建工程。 未 列 入 本 规范（Y D5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。 1 .1 常用通信管道类型 目前常用通信管道按所用管材可分为三类： 其中PV C-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。 通信管道聚氯乙烯塑管道 （PV C-U 塑管） 水泥管管道（灰管） 塑料管管道 钢管管道 高密度聚氯乙烯硅芯塑管 （HIPE 硅芯管） 干打 3 孔 干打 6 孔 干打 4 孔 PV C 硬塑管 PV C 双壁波纹管有缝钢管 无缝钢管 2 1 .2 通信管道工程施工流程 - 3 - 通信管道施工流程图 测量 基础 沟底抄平 开沟 路面恢复 铺管 包封 铺砂 回填 清运余土砌孔 现浇上覆 安装人孔口圈 安装手孔口圈 管孔试通 完工报验拆模 4 1 .3 通信管道工程常用术语 （1）水泥标号：通信管道工程常用水泥标号分三种： ① P0.27.5（软练 325＃） ② P0.32.5（软练 425＃） ③ P0.42.5（软练 525＃） （2）混凝土标号：普通混凝土标号分为 C10、C15、C20、C25、C30五种。（每立方米配合比见附表） （3）水泥沙浆标号：分为 M2.5、M5、M7.5、M10 及素浆五种。（每立方米配合比见附表） （4）标高：用水平仪测得的某点的标杆高度。（相对于水准点） （5）高程：用水平仪测得的两点标高的差值。 （6）水准点：测量标高时选定的基准点。 （7）红线：城市道路规划所给各类地下管线的断面位置。 2 ．器材检验 2 .1 一般规定 2 .1 .1 通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。 2 .1 .2 凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。 2 .2 通信管道工程主要器材 5 2 .2 .1 通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试...
