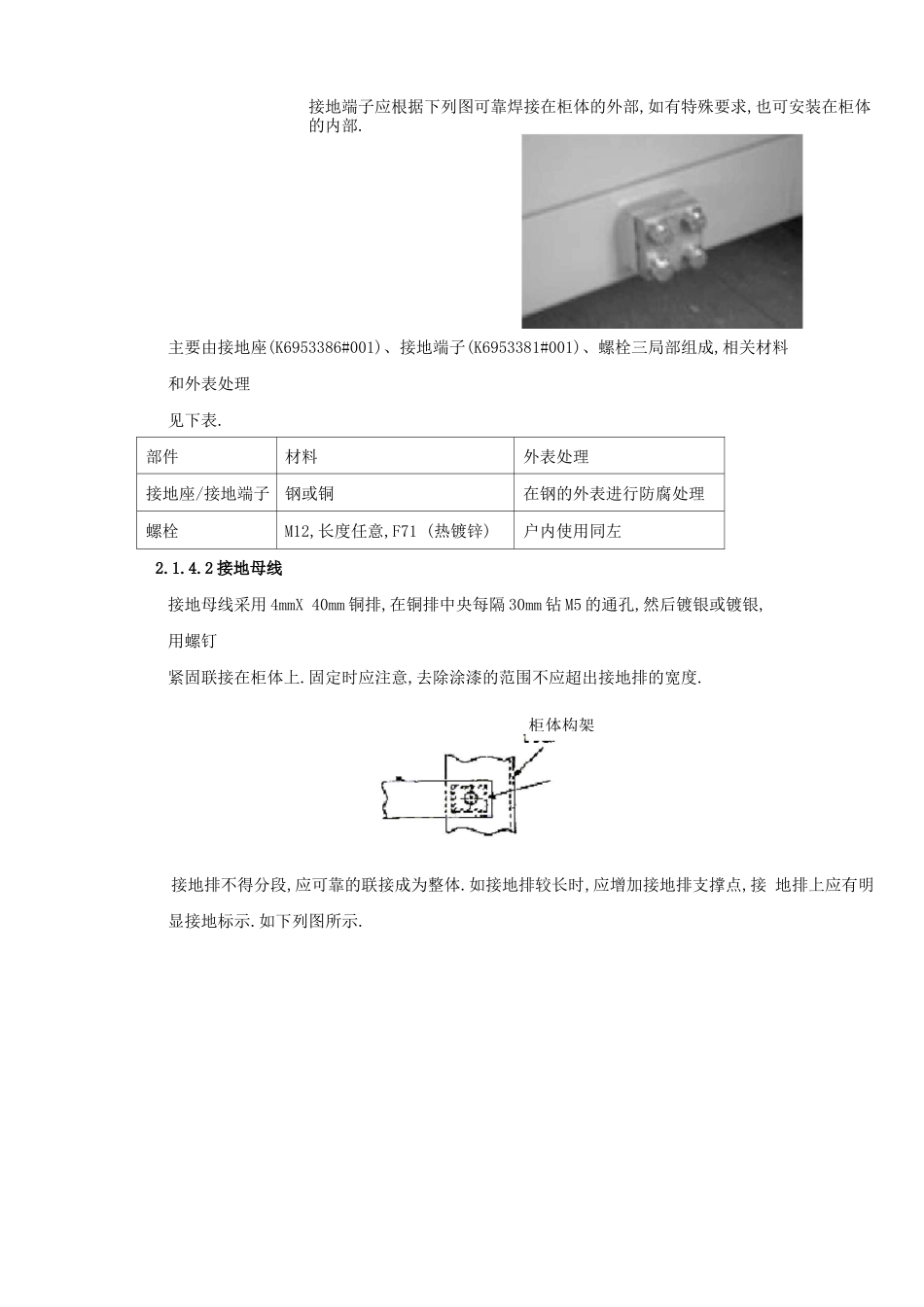

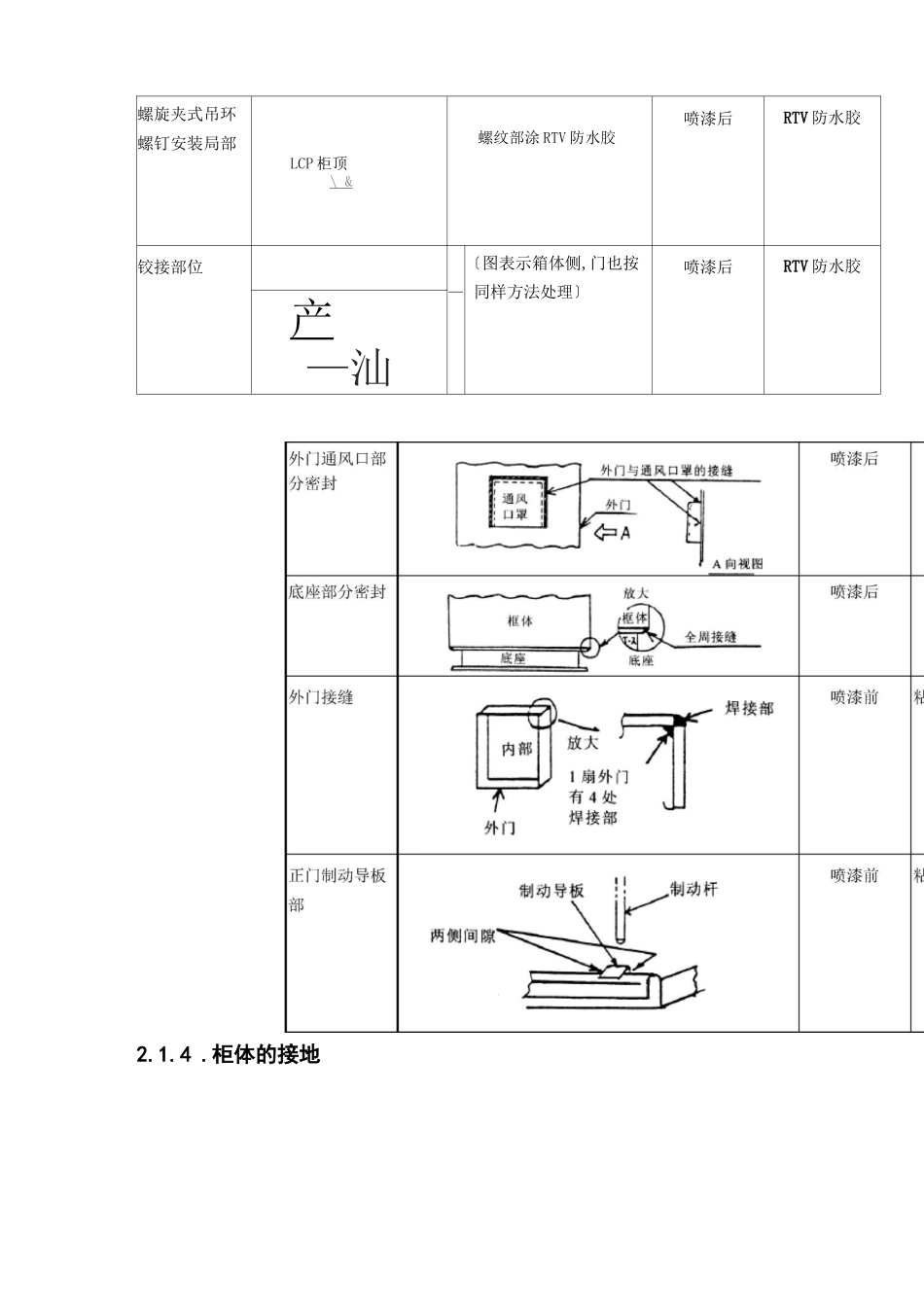

电气限制柜检验规程1 .范围本规程只适用于电气限制柜检验的要求.2 .检验内容及要求2.1.柜体2.1.1材料门、柜体和内部用的弯板类部件,所采用的厚度是否为 2.5mm 的抛光薄钢板.如有特殊 要求可采用不锈钢薄钢板.底架采用槽钢焊接而成.柜体的切割、开孔等处要去毛刺.2.1.2尺寸和结构尺寸必须符合结构设计员出的结构图和 LCP 外形图要求.LCP 必须用角钢或者适当的 方法加固,使得能够承受在电站正常运行时可能存在的 0.5G 的水平加速度.此外,LCP 还必须有承受运输过程中产生的 3G 的加速度的水平.地角螺栓对角尺寸应满足标准规定. 柜体应采用全焊接结构,不得采用拼装结构.2.1.3柜体的敛缝目的是预防限制盘内外部生锈.螺旋夹式吊环 螺钉安装局部LCP 柜顶\ &螺纹部涂 RTV 防水胶喷漆后RTV 防水胶铰接部位—〔图表示箱体侧,门也按 同样方法处理〕喷漆后RTV 防水胶产—汕2.1.4 .柜体的接地接地端子应根据下列图可靠焊接在柜体的外部,如有特殊要求,也可安装在柜体的内部.主要由接地座(K6953386#001)、接地端子(K6953381#001)、螺栓三局部组成,相关材料和外表处理见下表.部件材料外表处理接地座/接地端子钢或铜在钢的外表进行防腐处理螺栓M12,长度任意,F71 (热镀锌)户内使用同左2.1.4.2 接地母线接地母线采用 4mmX 40mm 铜排,在铜排中央每隔 30mm 钻 M5 的通孔,然后镀银或镀银,用螺钉紧固联接在柜体上.固定时应注意,去除涂漆的范围不应超出接地排的宽度.接地排不得分段,应可靠的联接成为整体.如接地排较长时,应增加接地排支撑点,接 地排上应有明显接地标示.如下列图所示.柜体构架接地装置去除涂漆的范围不应 超出接地排的宽度注意：接地排距柜体底板的距离最小为 50mm.连接柜门与柜体之间的接地线,在连接前必须去除接地螺栓外部的防锈漆以保证可靠 接地.2.1.5 .柜体的密封2.1.5.1 柜门密封每个 LCP 都应采用橡胶垫圈密封.此外,柜门关闭时与密封垫圈接触的局部涂上“白色 凡士林〞,以保证接触良好,检查柜门密封性能的方法,将一宽度为 50mm 的普通纸条置 于柜门与柜体之间,关上柜门后,以拉不出纸条为判据判定柜门密封性能,而且必须在2.1.6 .限制面板2.1.6.1 门的开孔依照 LCP 外形图上的不同的元件,检查他们的开孔大小和位置尺寸是否符合要求.2.1.6.2 门控开关支架门控开关支架的位置是否正确,在门翻开或关闭时行程开关是否能正常工作.2.1.6.3 门的翻开状态要求柜门完全翻开时呈 90°角〔除了特殊要求以外〕...
