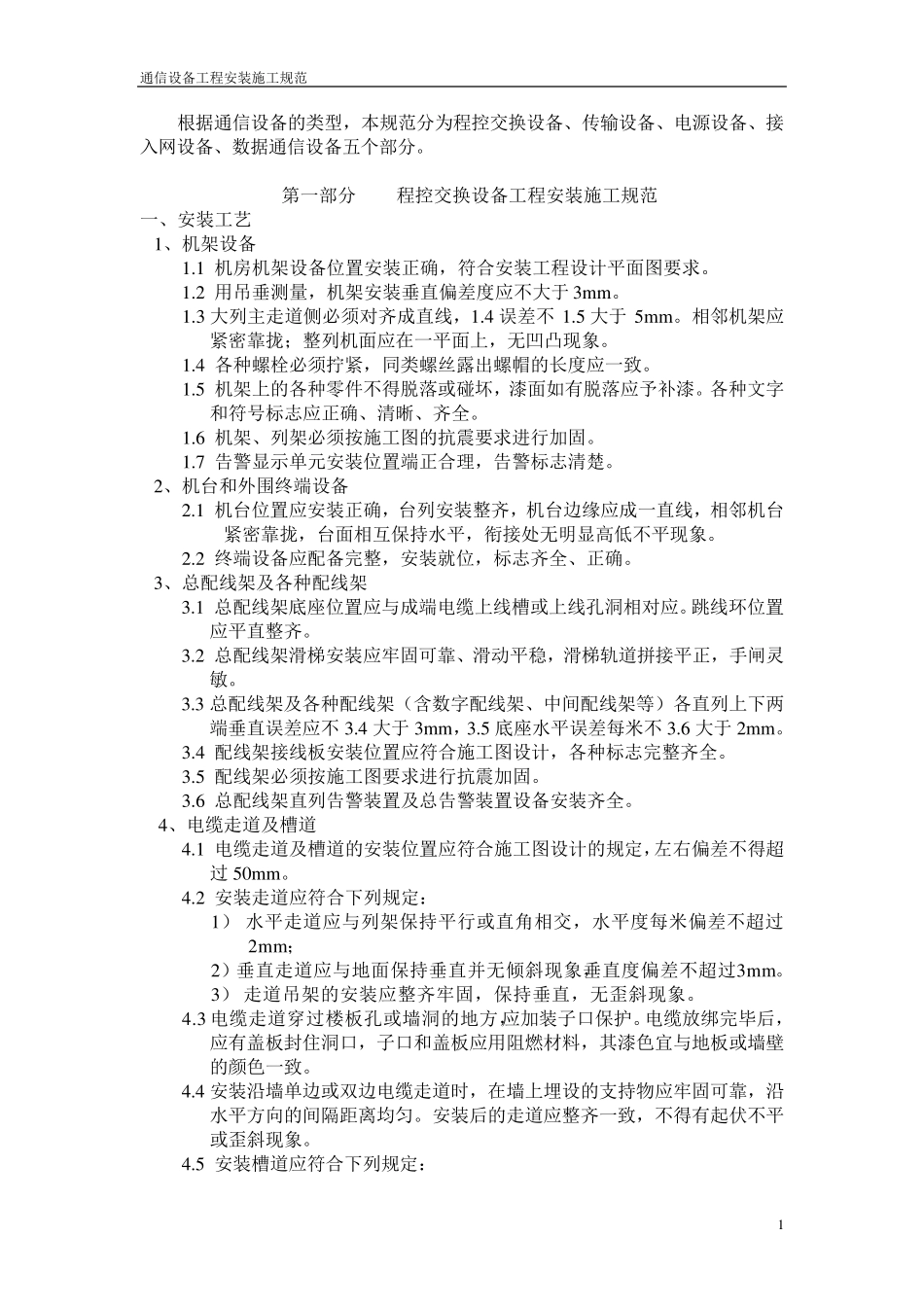

通信设备工程安装施工规范 1 根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。 第一部分 程控交换设备工程安装施工规范 一、安装工艺 1、机架设备 1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。 1.2 用吊垂测量，机架安装垂直偏差度应不大于 3m m 。 1.3 大列主走道侧必须对齐成直线，1.4 误差不 1.5 大于 5m m 。相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。 1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。 1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。 1.6 机架、列架必须按施工图的抗震要求进行加固。 1.7 告警显示单元安装位置端正合理，告警标志清楚。 2、机台和外围终端设备 2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。 2.2 终端设备应配备完整，安装就位，标志齐全、正确。 3、总配线架及各种配线架 3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。跳线环位置应平直整齐。 3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。 3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不 3.4 大于 3m m ，3.5 底座水平误差每米不 3.6 大于 2m m 。 3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。 3.5 配线架必须按施工图要求进行抗震加固。 3.6 总配线架直列告警装置及总告警装置设备安装齐全。 4、电缆走道及槽道 4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过 50m m 。 4.2 安装走道应符合下列规定： 1） 水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2m m ； 2） 垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3m m 。 3） 走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。 4.3 电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。 4.4 安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。安装后的走道应整齐一致，不得有起伏不平或歪斜现象。 4.5...
