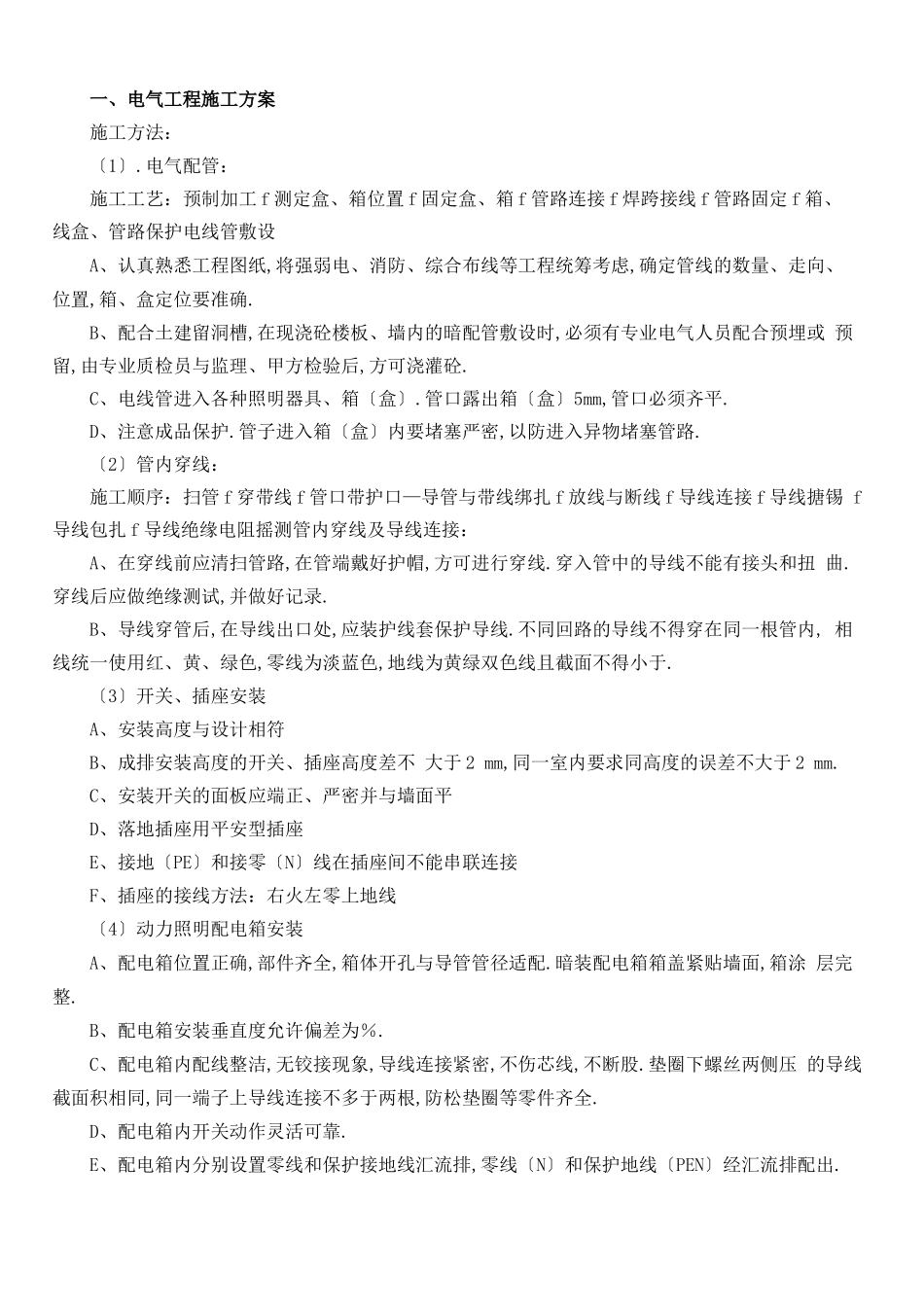

一、电气工程施工方案施工方法：〔1〕.电气配管：施工工艺：预制加工 f 测定盒、箱位置 f 固定盒、箱 f 管路连接 f 焊跨接线 f 管路固定 f 箱、 线盒、管路保护电线管敷设A、认真熟悉工程图纸,将强弱电、消防、综合布线等工程统筹考虑,确定管线的数量、走向、 位置,箱、盒定位要准确.B、配合土建留洞槽,在现浇砼楼板、墙内的暗配管敷设时,必须有专业电气人员配合预埋或 预留,由专业质检员与监理、甲方检验后,方可浇灌砼.C、电线管进入各种照明器具、箱〔盒〕.管口露出箱〔盒〕5mm,管口必须齐平.D、注意成品保护.管子进入箱〔盒〕内要堵塞严密,以防进入异物堵塞管路.〔2〕管内穿线：施工顺序：扫管 f 穿带线 f 管口带护口—导管与带线绑扎 f 放线与断线 f 导线连接 f 导线搪锡 f导线包扎 f 导线绝缘电阻摇测管内穿线及导线连接：A、在穿线前应清扫管路,在管端戴好护帽,方可进行穿线.穿入管中的导线不能有接头和扭 曲.穿线后应做绝缘测试,并做好记录.B、导线穿管后,在导线出口处,应装护线套保护导线.不同回路的导线不得穿在同一根管内, 相线统一使用红、黄、绿色,零线为淡蓝色,地线为黄绿双色线且截面不得小于.〔3〕开关、插座安装A、安装高度与设计相符B、成排安装高度的开关、插座高度差不 大于 2 mm,同一室内要求同高度的误差不大于 2 mm.C、安装开关的面板应端正、严密并与墙面平D、落地插座用平安型插座E、接地〔PE〕和接零〔N〕线在插座间不能串联连接F、插座的接线方法：右火左零上地线〔4〕动力照明配电箱安装A、配电箱位置正确,部件齐全,箱体开孔与导管管径适配.暗装配电箱箱盖紧贴墙面,箱涂 层完整.B、配电箱安装垂直度允许偏差为％.C、配电箱内配线整洁,无铰接现象,导线连接紧密,不伤芯线,不断股.垫圈下螺丝两侧压 的导线截面积相同,同一端子上导线连接不多于两根,防松垫圈等零件齐全.D、配电箱内开关动作灵活可靠.E、配电箱内分别设置零线和保护接地线汇流排,零线〔N〕和保护地线〔PEN〕经汇流排配出.F、先用 500V 摇表,摇测绝缘电阻不小于 1 欧姆,再做交流工程耐压试验,用 1000V 摇表,摇测 1分钟,应无闪络击穿现象.(5)灯具安装A、灯具固定牢固可靠,不使用木楔.每个灯具固定用螺钉或螺栓不少于 2 个,当绝缘台直径在 75 mm 及以下时,可采用 1 个螺钉或螺栓.B、固定灯具带电局部的绝缘材料,应先包一层防水绝缘材料,再包一层绝缘带.应急照明材料要 防明火和耐燃烧.C、灯具及其配件齐全...
