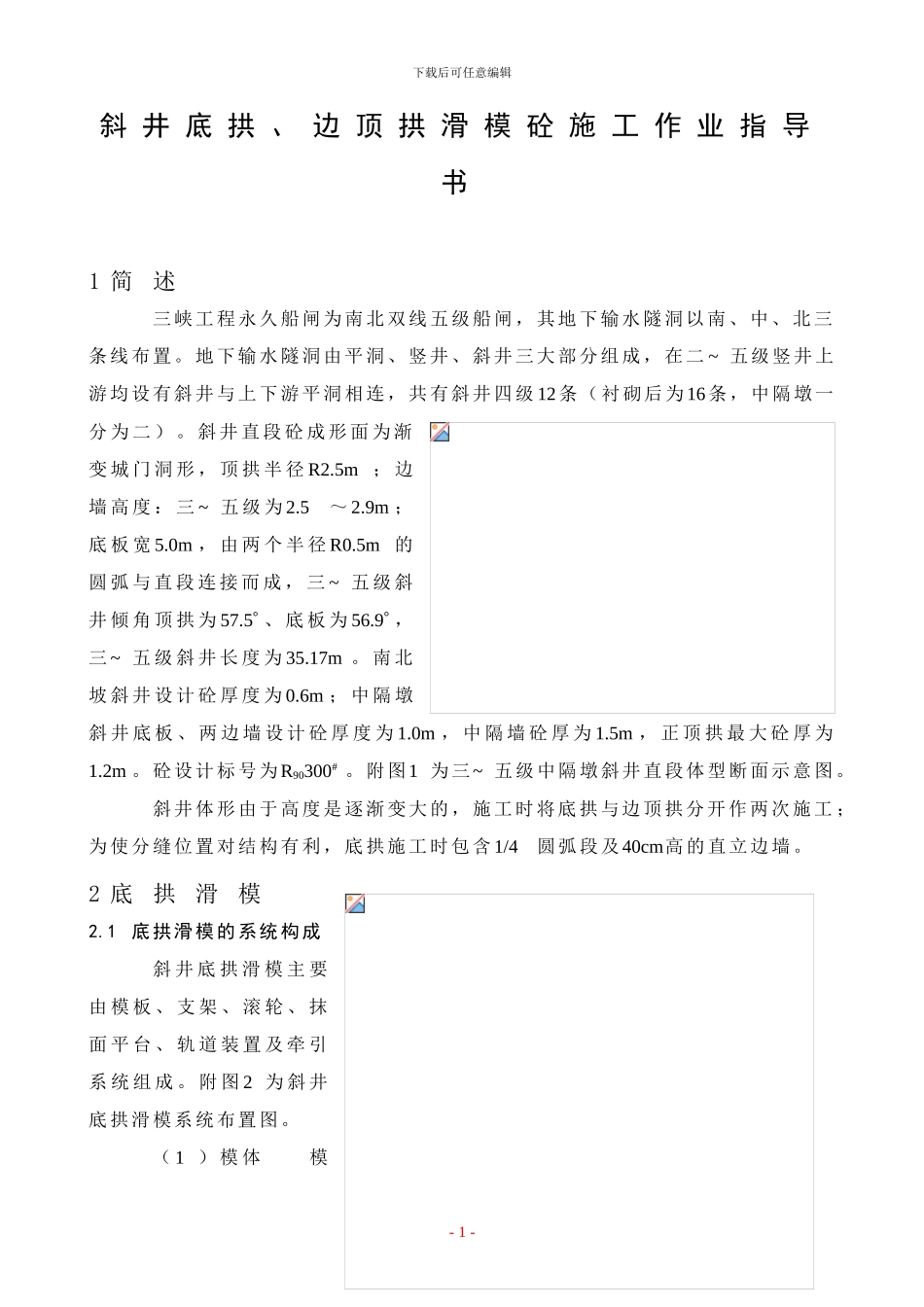

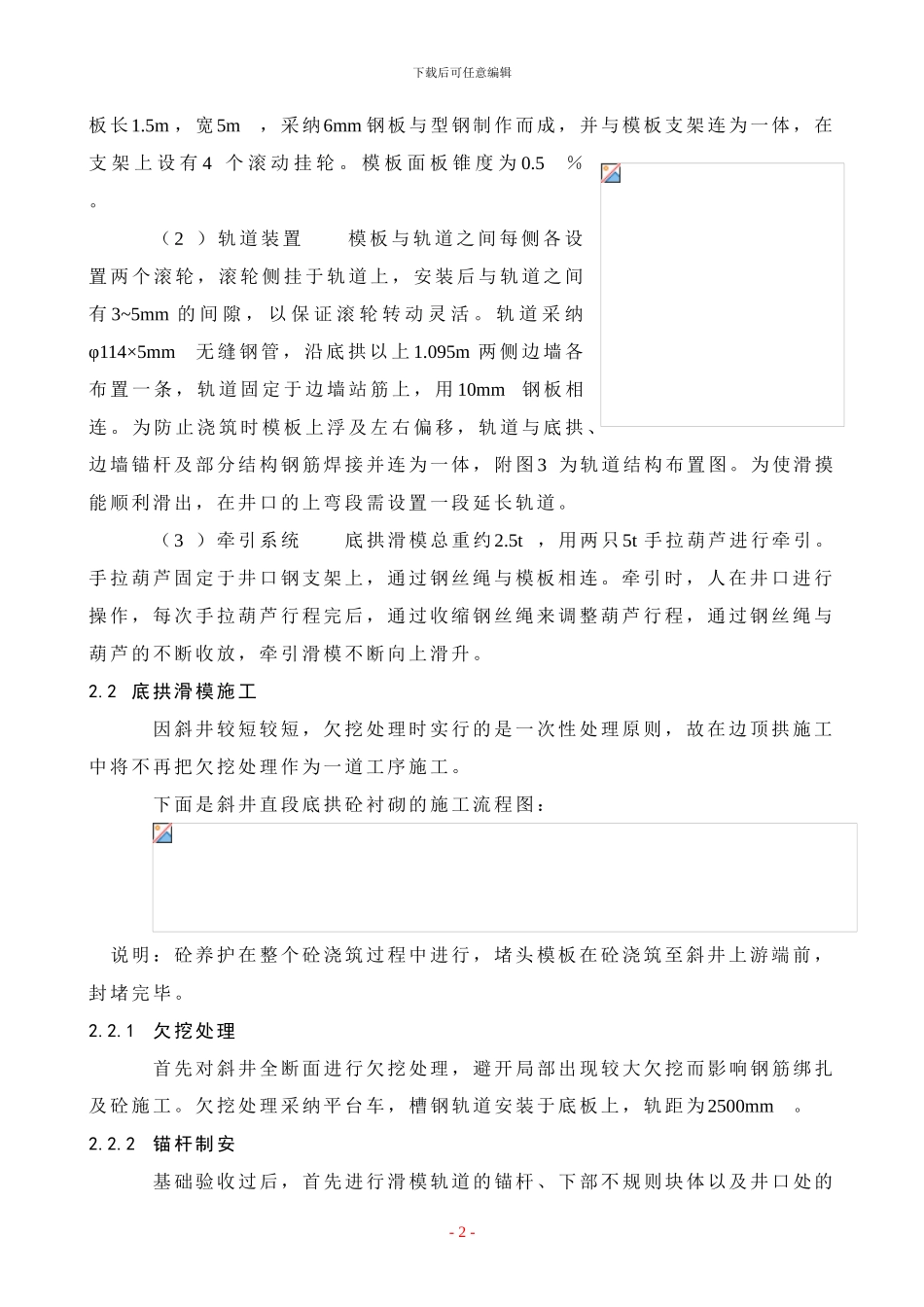

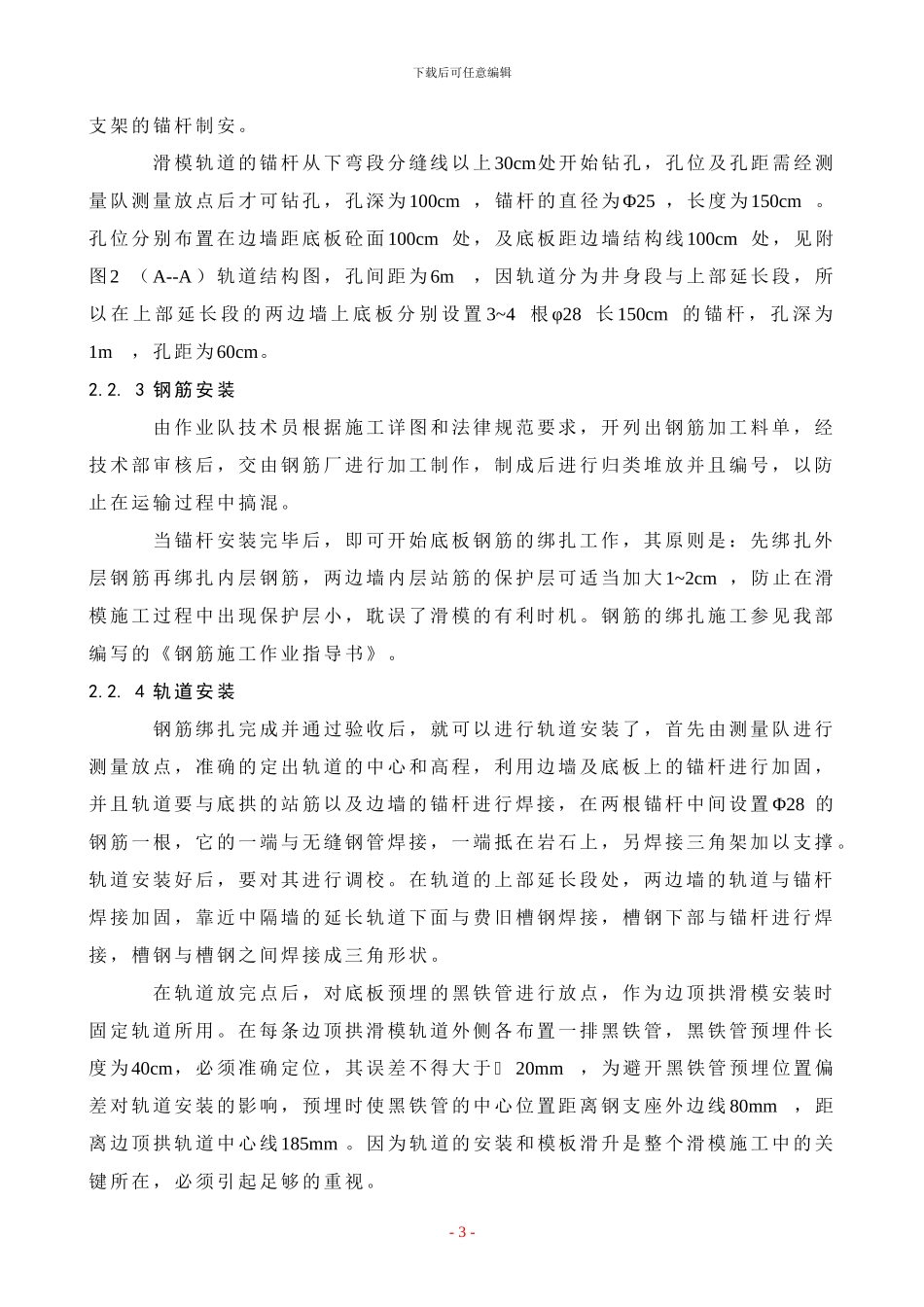

下载后可任意编辑斜 井 底 拱 、 边 顶 拱 滑 模 砼 施 工 作 业 指 导书1 简述三峡工程永久船闸为南北双线五级船闸，其地下输水隧洞以南、中、北三条线布置。地下输水隧洞由平洞、竖井、斜井三大部分组成，在二 ~ 五级竖井上游均设有斜井与上下游平洞相连，共有斜井四级 12条（衬砌后为 16条，中隔墩一分 为 二 ） 。 斜 井 直 段 砼 成 形 面 为 渐变 城 门 洞 形 ， 顶 拱 半 径 R2.5m ； 边墙 高 度 ： 三 ~ 五 级 为 2.5～ 2.9m ；底 板 宽 5.0m ， 由 两 个 半 径 R0.5m 的圆 弧 与 直 段 连 接 而 成 ， 三 ~ 五 级 斜井 倾 角 顶 拱 为 57.5 、 底 板 为 56.9 ，三 ~ 五 级 斜 井 长 度 为 35.17m 。 南 北坡 斜 井 设 计 砼 厚 度 为 0.6m ； 中 隔 墩斜 井 底 板 、 两 边 墙 设 计 砼 厚 度 为 1.0m ， 中 隔 墙 砼 厚 为 1.5m ， 正 顶 拱 最 大 砼 厚 为1.2m 。砼设计标号为 R90300# 。附图1 为三~ 五级中隔墩斜井直段体型断面示意图 。斜井体形由于高度是逐渐变大的，施工时将底拱与边顶拱分开作两次施工 ；为使分缝位置对结构有利，底拱施工时包含 1/4圆弧段及40cm高的直立边墙。2 底拱滑模2.1 底拱滑模的系统构成斜 井 底 拱 滑 模 主 要由 模 板 、 支 架 、 滚 轮 、 抹面 平 台 、 轨 道 装 置 及 牵 引系 统 组 成 。 附 图 2 为 斜 井底拱滑模系统布置图。（ 1 ） 模 体 模- 1 -下载后可任意编辑板长1.5m ，宽5m，采纳 6mm 钢板与型钢制作而成，并与模板支架连为一体，在支 架 上 设 有 4 个 滚 动 挂 轮 。 模 板 面 板 锥 度 为 0.5％ 。（ 2 ） 轨 道 装 置 模 板 与 轨 道 之 间 每 侧 各 设置 两 个 滚 轮 ， 滚 轮 侧 挂 于 轨 道 上 ， 安 装 后 与 轨 道 之 间有 3~5mm 的 间 隙 ， 以 保 证 滚 轮 转 动 灵 活 。 轨 道 采 纳φ114×5mm无 缝 钢 管 ， 沿 底 拱 以 上 1.095m 两 侧 边 墙 各布 置 一 条 ， 轨 道 固 定 于 边 墙 站 筋 上 ， 用 10mm钢 板 相连 。 为 防 止 浇 筑 时 模 板 上 浮 及 左 右 偏 移 ， 轨 道 与 底 拱 、边墙锚...
