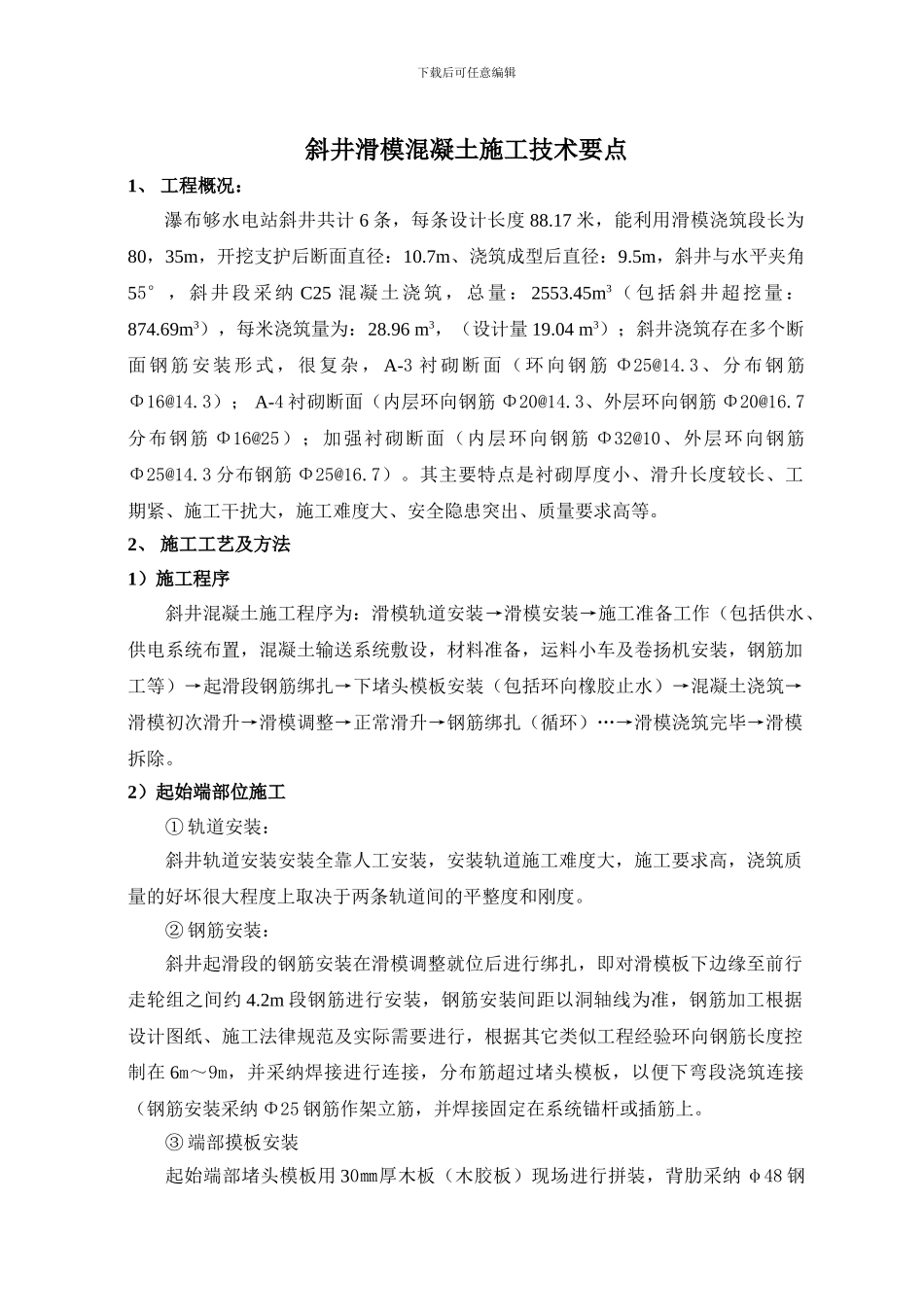

下载后可任意编辑斜井滑模混凝土施工技术要点1、 工程概况：瀑布够水电站斜井共计 6 条，每条设计长度 88.17 米，能利用滑模浇筑段长为80，35m，开挖支护后断面直径：10.7m、浇筑成型后直径：9.5m，斜井与水平夹角55°， 斜井段采纳 C25 混凝土浇筑，总量： 2553.45m3（包括斜井超挖量：874.69m3），每米浇筑量为：28.96 m3，（设计量 19.04 m3）；斜井浇筑存在多个断面钢筋安装形式，很复杂， A-3 衬砌断面（环向钢筋 Φ25@14.3、分布钢筋Φ16@14.3）； A-4 衬砌断面（内层环向钢筋 Φ20@14.3、外层环向钢筋 Φ20@16.7分布钢筋 Φ16@25）；加强衬砌断面（内层环向钢筋 Φ32@10、外层环向钢筋Φ25@14.3 分布钢筋 Φ25@16.7）。其主要特点是衬砌厚度小、滑升长度较长、工期紧、施工干扰大，施工难度大、安全隐患突出、质量要求高等。2、 施工工艺及方法1）施工程序斜井混凝土施工程序为：滑模轨道安装→滑模安装→施工准备工作（包括供水、供电系统布置，混凝土输送系统敷设，材料准备，运料小车及卷扬机安装，钢筋加工等）→起滑段钢筋绑扎→下堵头模板安装（包括环向橡胶止水）→混凝土浇筑→滑模初次滑升→滑模调整→正常滑升→钢筋绑扎（循环）…→滑模浇筑完毕→滑模拆除。2）起始端部位施工① 轨道安装：斜井轨道安装安装全靠人工安装，安装轨道施工难度大，施工要求高，浇筑质量的好坏很大程度上取决于两条轨道间的平整度和刚度。② 钢筋安装：斜井起滑段的钢筋安装在滑模调整就位后进行绑扎，即对滑模板下边缘至前行走轮组之间约 4.2m 段钢筋进行安装，钢筋安装间距以洞轴线为准，钢筋加工根据设计图纸、施工法律规范及实际需要进行，根据其它类似工程经验环向钢筋长度控制在 6m～9m，并采纳焊接进行连接，分布筋超过堵头模板，以便下弯段浇筑连接（钢筋安装采纳 Φ25 钢筋作架立筋，并焊接固定在系统锚杆或插筋上。③ 端部摸板安装起始端部堵头模板用 30㎜厚木板（木胶板）现场进行拼装，背肋采纳 φ48 钢下载后可任意编辑管（钢筋厂加工成圆弧形），支撑系统均采纳 Φ12 拉筋与锚杆或插筋（入岩深度80㎝）进行焊接内拉方式为主，每根锚杆或插筋上的拉筋不超过 3 根，按 50㎝吊点控制（即拉筋在堵头模板上的间距 50㎝）。堵头模板内侧离混凝土设计线 2～5mm便滑模台车滑出时不与堵头模产生磨檫，以免对混凝土产生扰动。3）混凝土输送系统及材料运输系统布置① 入仓强度分析斜井全断面每米浇筑...
