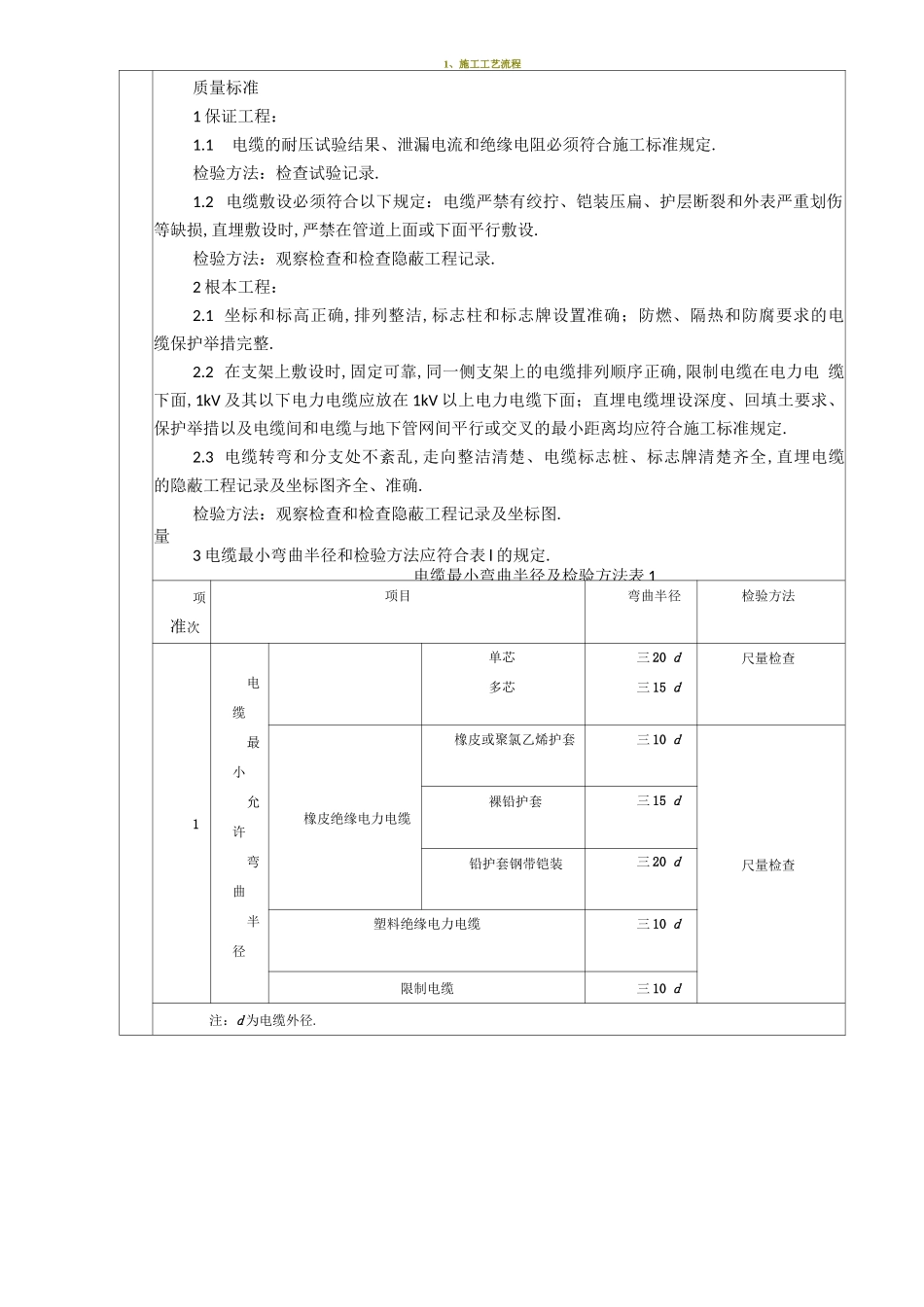

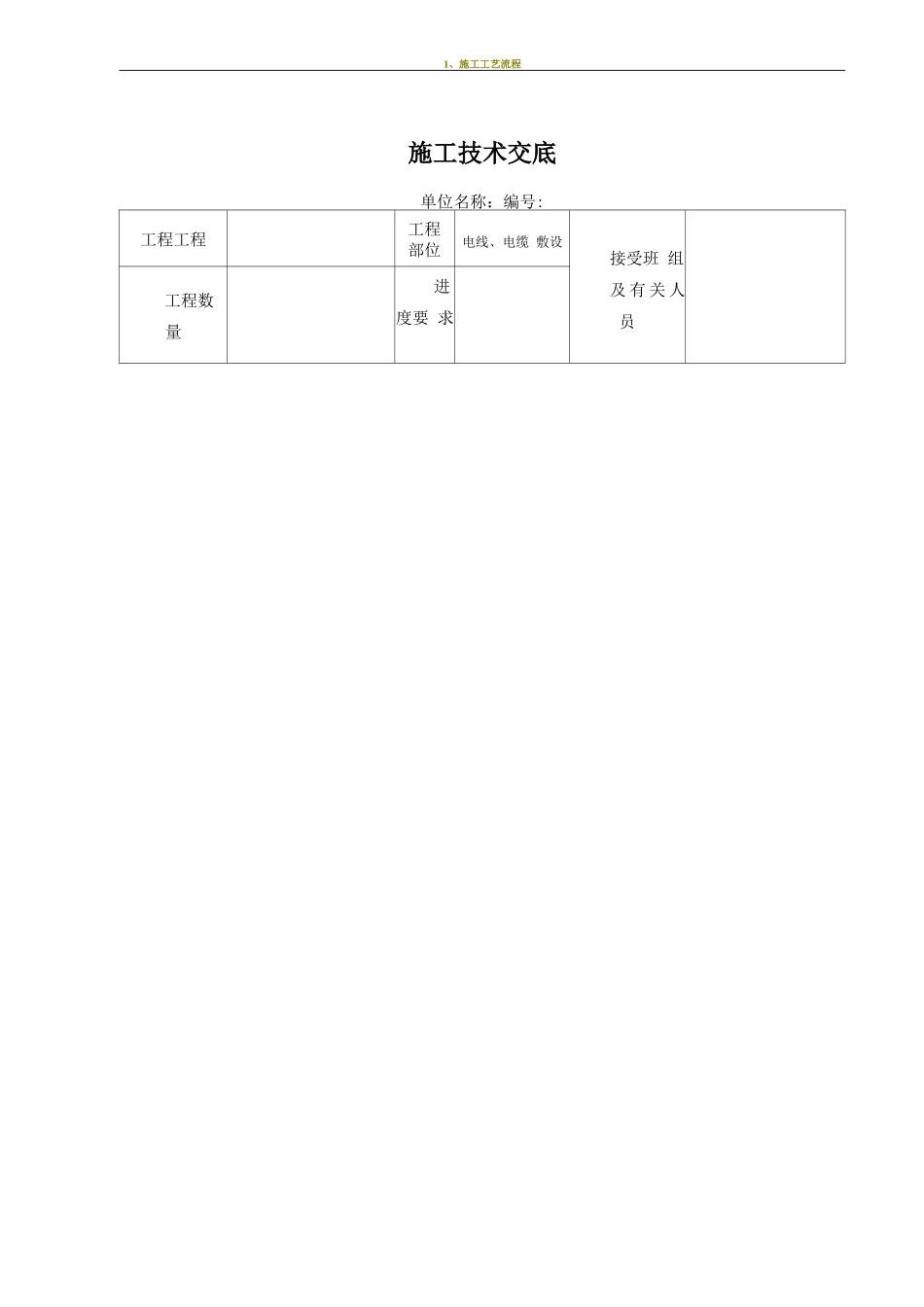

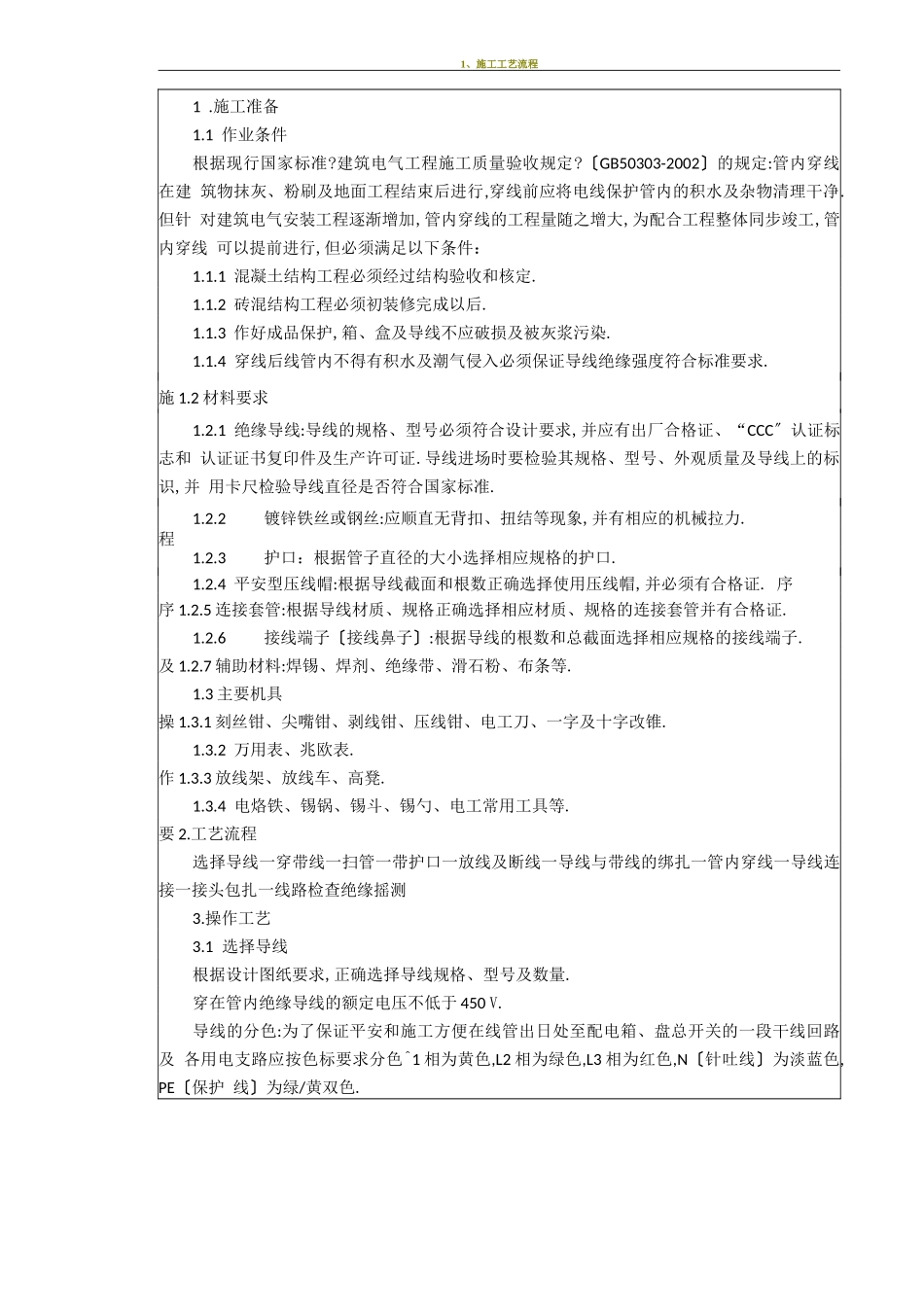

1、施工工艺流程施工技术交底单位名称：编号:工程工程工程部位电线、电缆 敷设接受班 组及 有 关 人 员工程数量进度要 求1、施工工艺流程质量标准1 保证工程：1.1电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工标准规定.检验方法：检查试验记录.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤 等缺损,直埋敷设时,严禁在管道上面或下面平行敷设.检验方法：观察检查和检查隐蔽工程记录.2 根本工程：2.1 坐标和标高正确,排列整洁,标志柱和标志牌设置准确；防燃、隔热和防腐要求的电 缆保护举措完整.2.2 在支架上敷设时,固定可靠,同一侧支架上的电缆排列顺序正确,限制电缆在电力电 缆下面,1kV 及其以下电力电缆应放在 1kV 以上电力电缆下面；直埋电缆埋设深度、回填土要求、 保护举措以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工标准规定.2.3 电缆转弯和分支处不紊乱,走向整洁清楚、电缆标志桩、标志牌清楚齐全,直埋电缆 的隐蔽工程记录及坐标图齐全、准确.检验方法：观察检查和检查隐蔽工程记录及坐标图.量3 电缆最小弯曲半径和检验方法应符合表 l 的规定.电缆最小弯曲半径及检验方法表 1项准次项目弯曲半径检验方法1电缆最小允许弯曲半径单芯多芯三 20 d三 15 d尺量检查橡皮绝缘电力电缆橡皮或聚氯乙烯护套三 10 d尺量检查裸铅护套三 15 d铅护套钢带铠装三 20 d塑料绝缘电力电缆三 10 d限制电缆三 10 d注：d 为电缆外径.1、施工工艺流程1 .施工准备1.1 作业条件根据现行国家标准?建筑电气工程施工质量验收规定?〔GB50303-2002〕的规定:管内穿线在建 筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净.但针 对建筑电气安装工程逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线 可以提前进行,但必须满足以下条件：1.1.1 混凝土结构工程必须经过结构验收和核定.1.1.2 砖混结构工程必须初装修完成以后.1.1.3 作好成品保护,箱、盒及导线不应破损及被灰浆污染.1.1.4 穿线后线管内不得有积水及潮气侵入必须保证导线绝缘强度符合标准要求.施 1.2 材料要求1.2.1 绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC〞认证标志和 认证证书复印件及生产许可证.导线进场时要检验其规格、型号、外观质量及导线上的标识,并 用卡尺检验导线直径是否符合国家标准.1.2.2镀锌铁丝...
