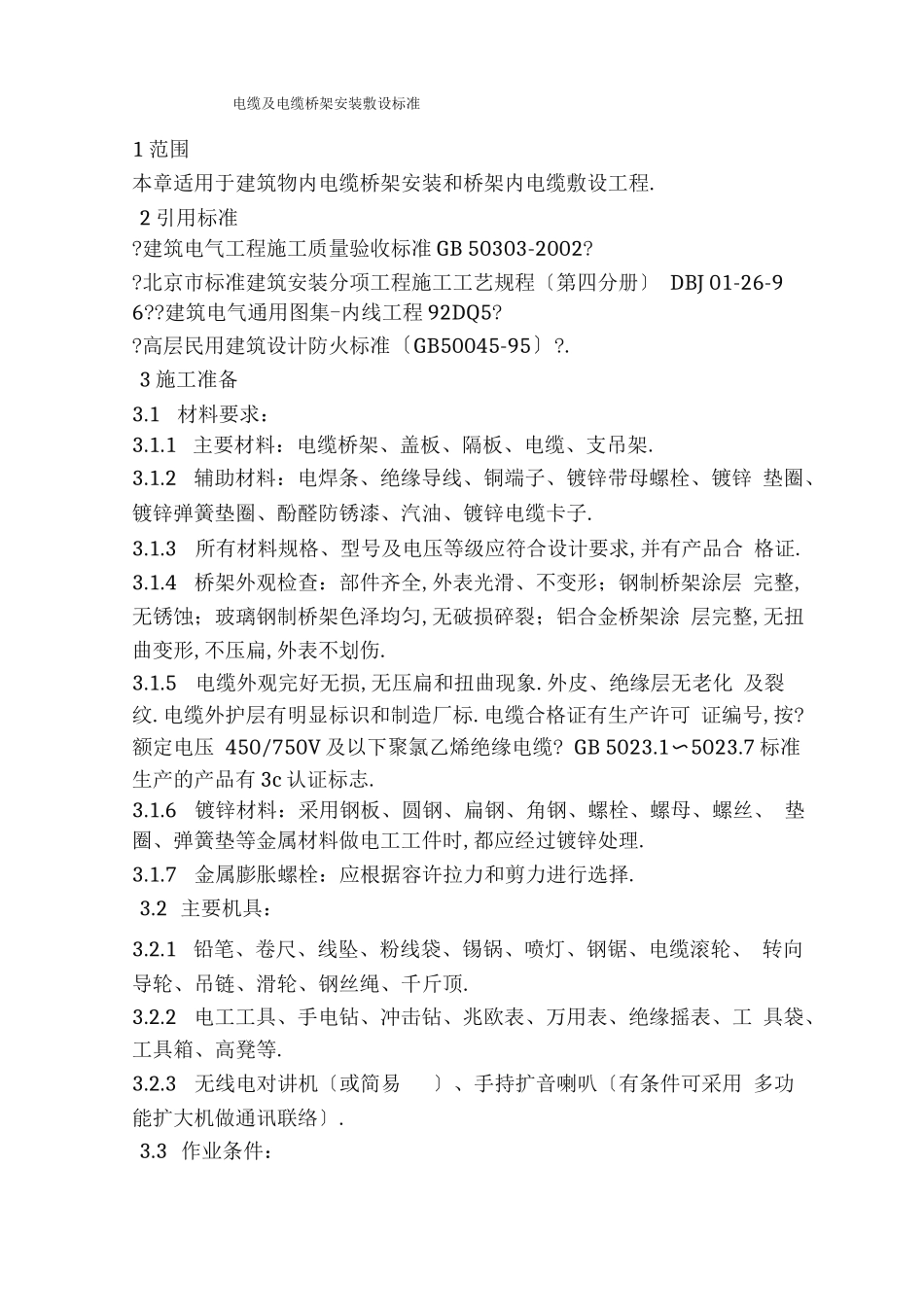

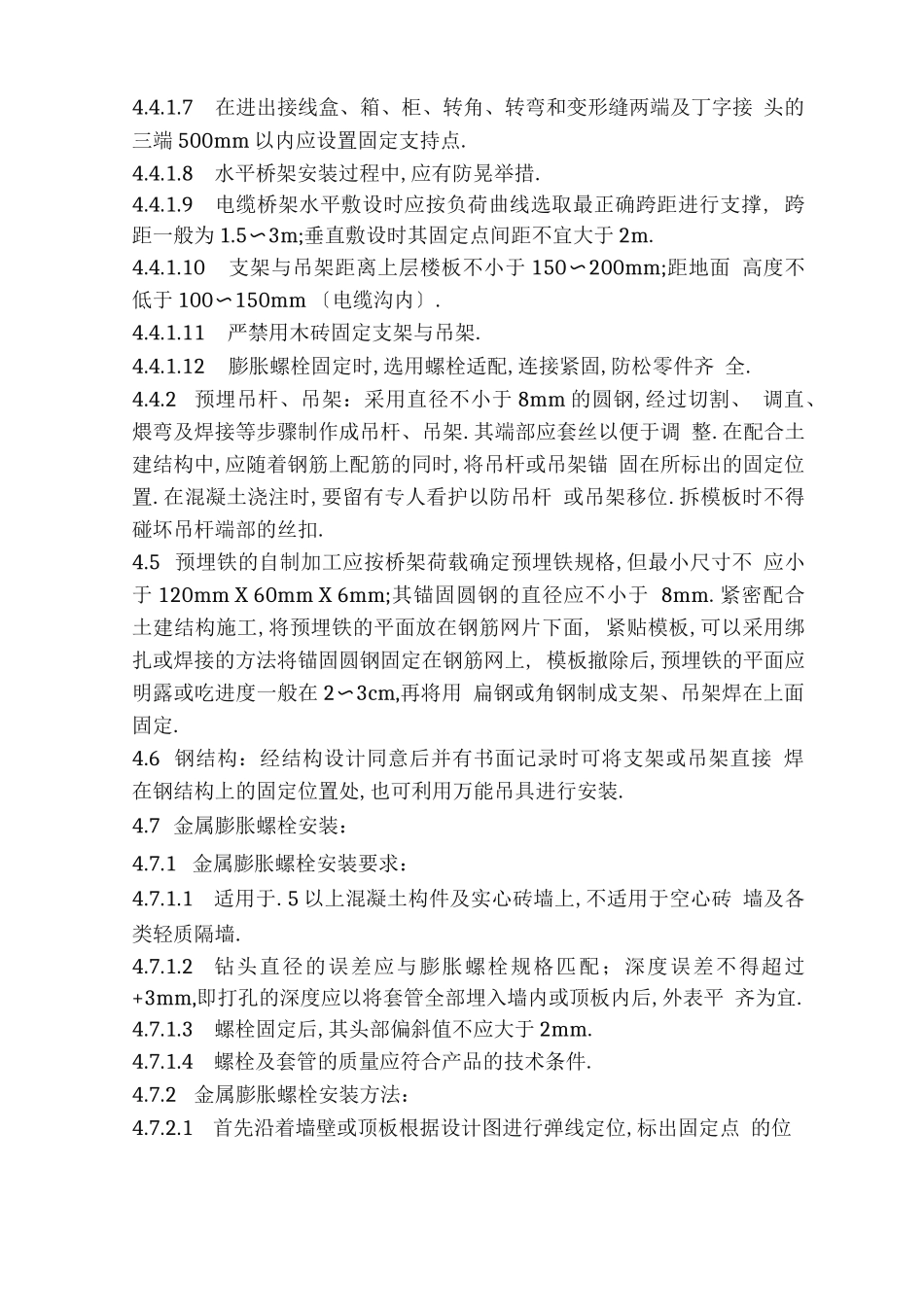

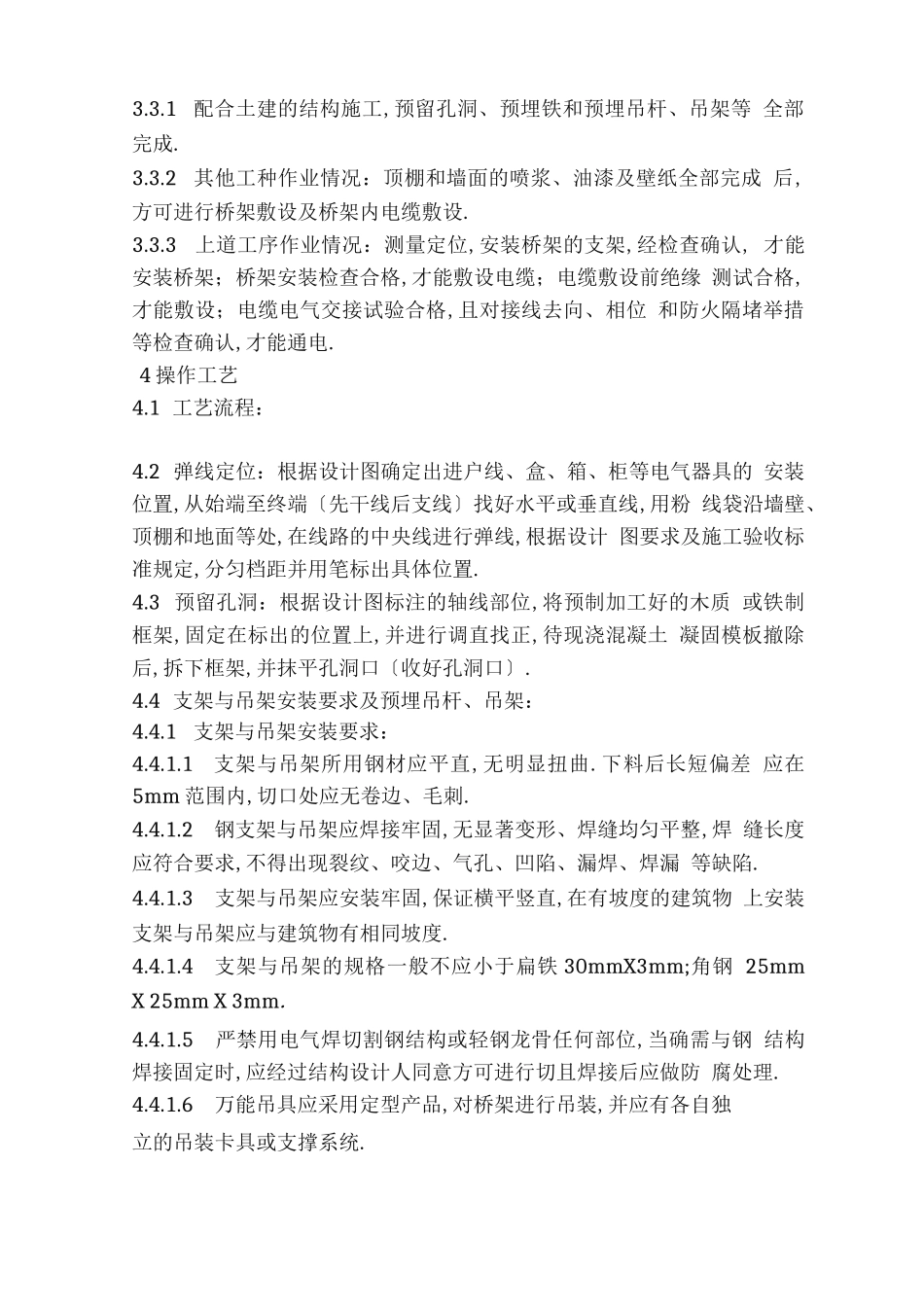

电缆及电缆桥架安装敷设标准1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程.2 引用标准?建筑电气工程施工质量验收标准 GB 50303-2002??北京市标准建筑安装分项工程施工工艺规程〔第四分册〕 DBJ 01-26-96??建筑电气通用图集-内线工程 92DQ5??高层民用建筑设计防火标准〔GB50045-95〕?.3 施工准备3.1材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架.3.1.2辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌 垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子.3.1.3所有材料规格、型号及电压等级应符合设计要求,并有产品合 格证.3.1.4桥架外观检查：部件齐全,外表光滑、不变形；钢制桥架涂层 完整,无锈蚀；玻璃钢制桥架色泽均匀,无破损碎裂；铝合金桥架涂 层完整,无扭曲变形,不压扁,外表不划伤.3.1.5电缆外观完好无损,无压扁和扭曲现象.外皮、绝缘层无老化 及裂纹.电缆外护层有明显标识和制造厂标.电缆合格证有生产许可 证编号,按?额定电压 450/750V 及以下聚氯乙烯绝缘电缆? GB 5023.1〜5023.7 标准生产的产品有 3c 认证标志.3.1.6镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、 垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理.3.1.7金属膨胀螺栓：应根据容许拉力和剪力进行选择.3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、 转向导轮、吊链、滑轮、钢丝绳、千斤顶.3.2.2电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工 具袋、工具箱、高凳等.3.2.3无线电对讲机〔或简易 〕、手持扩音喇叭〔有条件可采用 多功能扩大机做通讯联络〕.3.3 作业条件：3.3.1 配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等 全部完成.3.3.2其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成 后,方可进行桥架敷设及桥架内电缆敷设.3.3.3上道工序作业情况：测量定位,安装桥架的支架,经检查确认, 才能安装桥架；桥架安装检查合格,才能敷设电缆；电缆敷设前绝缘 测试合格,才能敷设；电缆电气交接试验合格,且对接线去向、相位 和防火隔堵举措等检查确认,才能通电.4 操作工艺4.1 工艺流程：4.2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的 安装位置,从始端至终端〔先干线后支线〕找好水平或垂直线,用粉 线袋沿墙壁、顶棚和地面等处,在线路的中央线进行弹线,根据设计 图要求及施工验收标准规定,分匀...
