电缆的敷设要求VIP免费

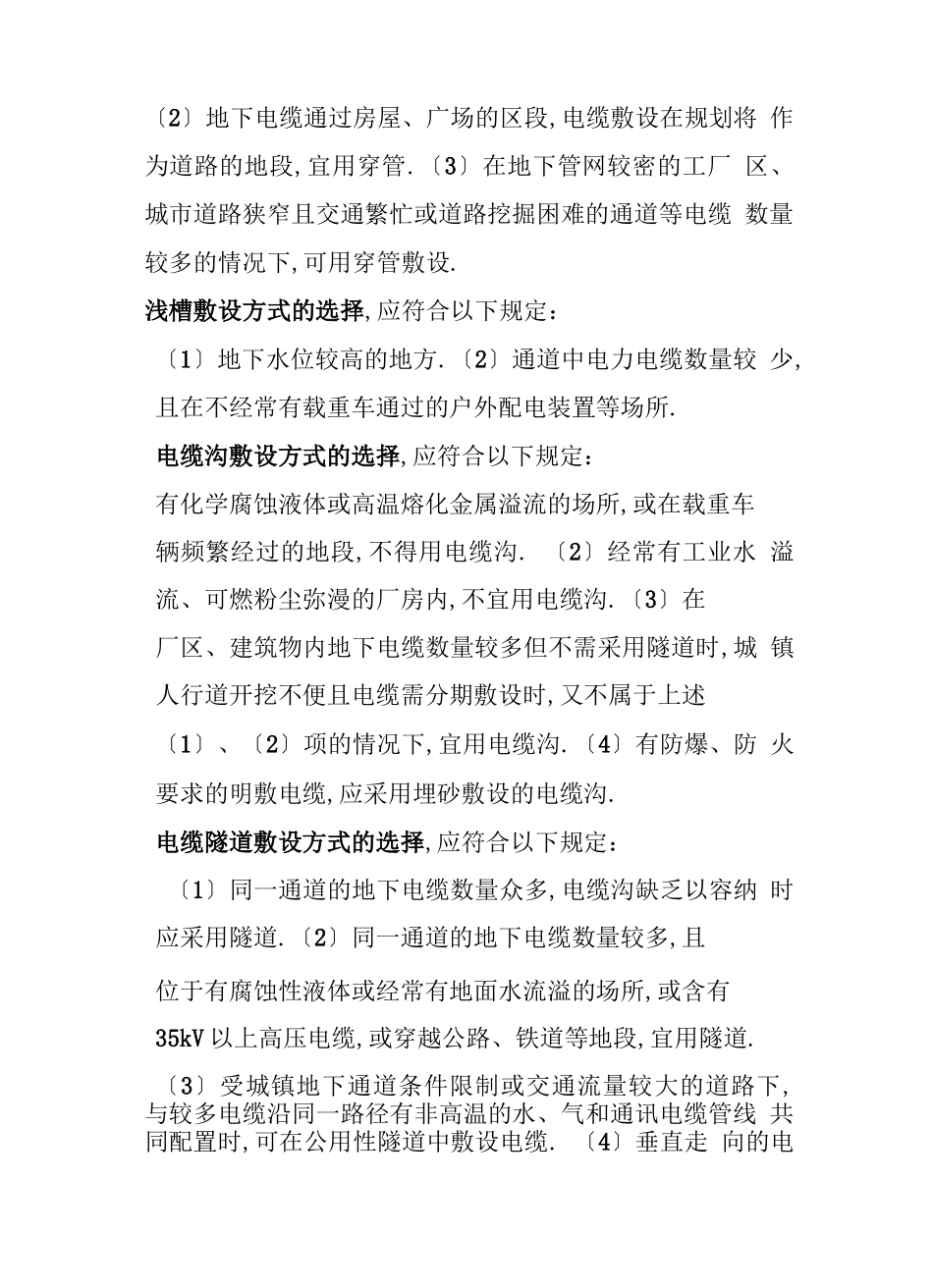

电缆敷设是电缆安装中的重要工序,电缆敷设质量的优 良是实现电气安装工程质量优良的重要前提.电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘. 外皮有带铠和不带铠的.按用途分有高压、低压电力电缆缘, 限制电缆和通讯电缆.电缆敷设分：室内敷设和室外敷设. 室内敷设分为：明敷和暗敷.室外敷设分为：桥架、沿墙支 架 、 钢索吊架、电缆隧道、电缆沟、直埋等多种方法 . 应根 据环境要求、电缆数量、电压上下等具体情况决定敷设方式. 一 、 敷设方式选择电缆工程敷设方式的选择,应视工程条件、环境特点和 电缆型类、数量等因素,且按满足运行可靠、便于维护的要 求和技术经济合理的原那么来选择.电缆直埋敷设方式的选择,应符合以下规定：〔1〕同一通路少于 6 根的 35kV 及以下电力电缆,在厂区通 往远距离辅助设施或城郊等不易有经常性开挖的地段,宜用 直埋；在城镇人行道下较易翻修情况或道路边缘,也可用直 埋.〔2〕厂区内地下管网较多的地段,可能有熔化金属、 高温液体溢出的场所,待开发将有较频繁开挖的地方,不宜 用直埋.〔3〕在化学腐蚀或杂散电流腐蚀的土壤范围,不 得采用直埋.电缆穿管敷设方式的选择,应符合以下规定：〔1〕在有爆炸危险场所明敷的电缆,露出地坪上需加以保护的电缆,地下电缆与公路、铁道交叉时,应采用穿管.〔2〕地下电缆通过房屋、广场的区段,电缆敷设在规划将 作为道路的地段,宜用穿管.〔3〕在地下管网较密的工厂 区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆 数量较多的情况下,可用穿管敷设.浅槽敷设方式的选择,应符合以下规定：〔1〕地下水位较高的地方.〔2〕通道中电力电缆数量较 少,且在不经常有载重车通过的户外配电装置等场所.电缆沟敷设方式的选择,应符合以下规定：有化学腐蚀液体或高温熔化金属溢流的场所,或在载重车辆频繁经过的地段,不得用电缆沟. 〔2〕经常有工业水 溢流、可燃粉尘弥漫的厂房内,不宜用电缆沟.〔3〕在厂区、建筑物内地下电缆数量较多但不需采用隧道时,城 镇人行道开挖不便且电缆需分期敷设时,又不属于上述〔1〕、〔2〕项的情况下,宜用电缆沟.〔4〕有防爆、防 火要求的明敷电缆,应采用埋砂敷设的电缆沟.电缆隧道敷设方式的选择,应符合以下规定：〔1〕同一通道的地下电缆数量众多,电缆沟缺乏以容纳 时应采用隧道.〔2〕同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水流溢的场所,或含有35kV 以上高压电缆,或穿越公路、铁道等地段,宜用隧道...
