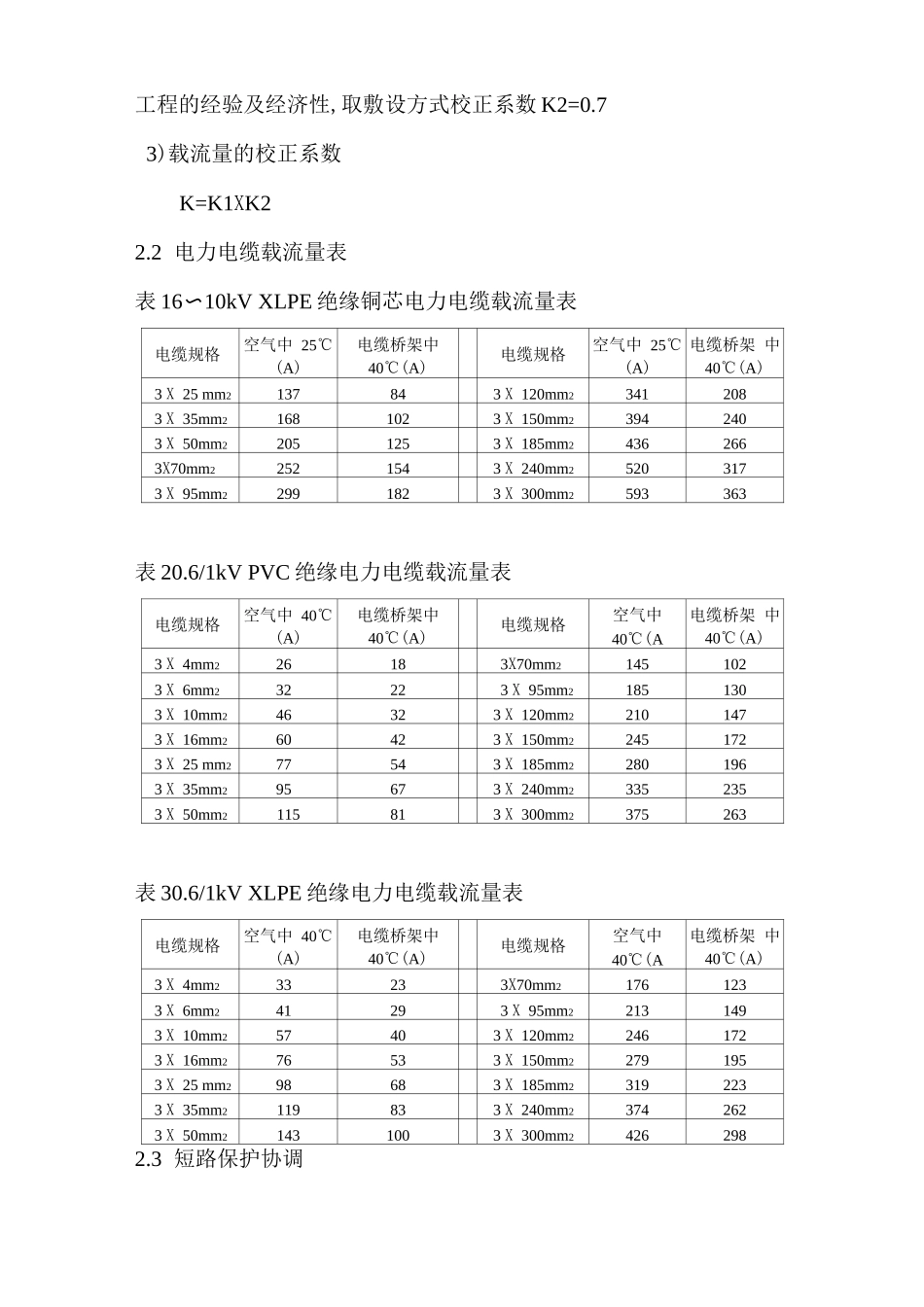

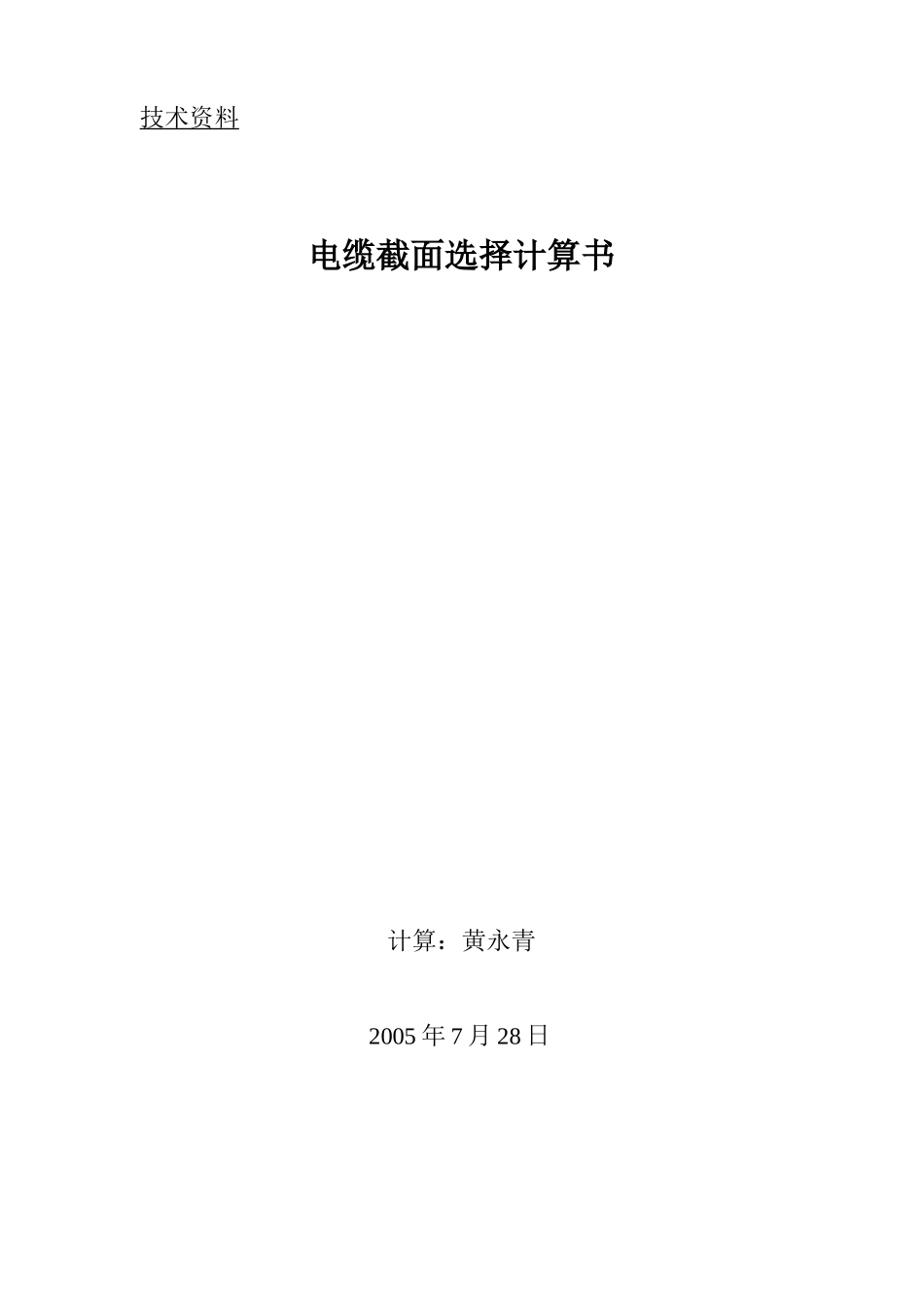

技术资料电缆截面选择计算书计算：黄永青2005 年 7 月 28 日1.计算条件A.环境温度：40℃.B.敷设方式：- 穿金属管敷设；- 金属桥架敷设；- 地沟敷设；- 穿塑料管敷设.C.使用导线：铜导体电力电缆- 6〜10kV 高压：XLPE 〔交联聚乙烯绝缘〕电力电缆.- 380V 低压：PVC 〔聚氯乙烯绝缘〕或 XLPE 电力电缆.2） 导线截面选择原那么2.1 导线的载流量1〕载流量的校正A.温度校正K1= J〔.n—9 a〕 / 〔9 n—9 c〕式中：en：导线线芯允许最高工作温度,.℃；XLPE 绝缘电缆为 90℃, PVC 绝缘电缆为 70℃.9 a：敷设处的环境温度,℃；10c：载流量数据的对应温度,.℃.2〕敷设方式的校正国标?电力工程电缆设计标准?GB50217-94 中给出了不同敷设方式的校正系数.综合常用的几种敷设方式的校正系数,并考虑到以往工程的经验及经济性,取敷设方式校正系数 K2=0.73)载流量的校正系数K=K1XK22.2 电力电缆载流量表表 16〜10kV XLPE 绝缘铜芯电力电缆载流量表电缆规格空气中 25℃(A)电缆桥架中 40℃(A)电缆规格空气中 25℃(A)电缆桥架 中 40℃(A)3 X 25 mm2137843 X 120mm23412083 X 35mm21681023 X 150mm23942403 X 50mm22051253 X 185mm24362663X70mm22521543 X 240mm25203173 X 95mm22991823 X 300mm2593363表 20.6/1kV PVC 绝缘电力电缆载流量表电缆规格空气中 40℃(A)电缆桥架中 40℃(A)电缆规格空气中40℃(A电缆桥架 中 40℃(A)3 X 4mm226183X70mm21451023 X 6mm232223 X 95mm21851303 X 10mm246323 X 120mm22101473 X 16mm260423 X 150mm22451723 X 25 mm277543 X 185mm22801963 X 35mm295673 X 240mm23352353 X 50mm2115813 X 300mm2375263表 30.6/1kV XLPE 绝缘电力电缆载流量表电缆规格空气中 40℃(A)电缆桥架中 40℃(A)电缆规格空气中40℃(A电缆桥架 中 40℃(A)3 X 4mm233233X70mm21761233 X 6mm241293 X 95mm22131493 X 10mm257403 X 120mm22461723 X 16mm276533 X 150mm22791953 X 25 mm298683 X 185mm23192233 X 35mm2119833 X 240mm23742623 X 50mm21431003 X 300mm24262982.3 短路保护协调3） 6〜10kV 回路电力电缆短路保护协调s^ixvtxi02/c式中：S：电缆截面,mm2；I：短路电流周期分量有效值,A；t：短路切除时间,秒.C：电动机馈线 C=15320；其他馈线 C=136664） 380V 低压回路电力电缆短路保护协调-配电线路的短路...
