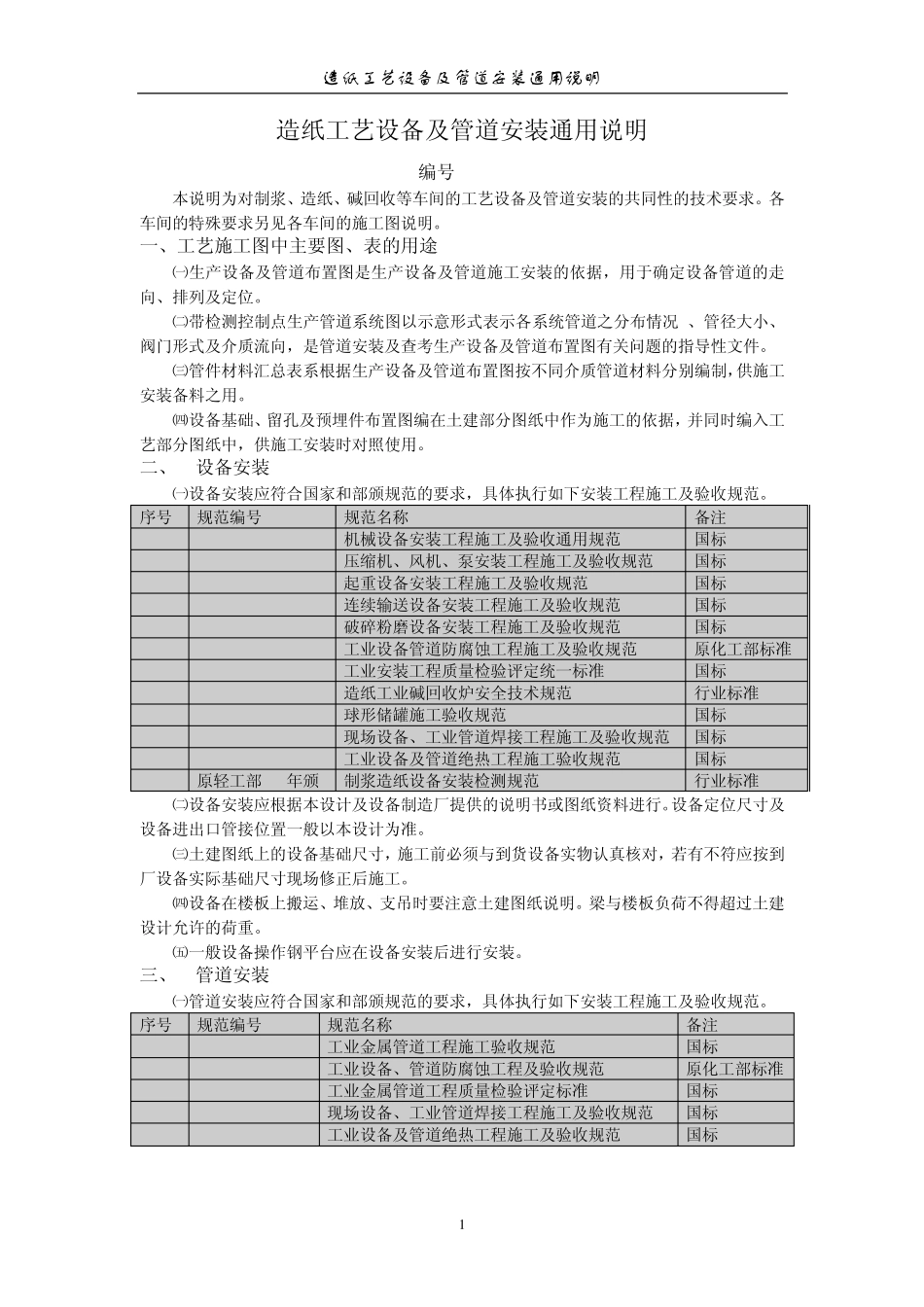

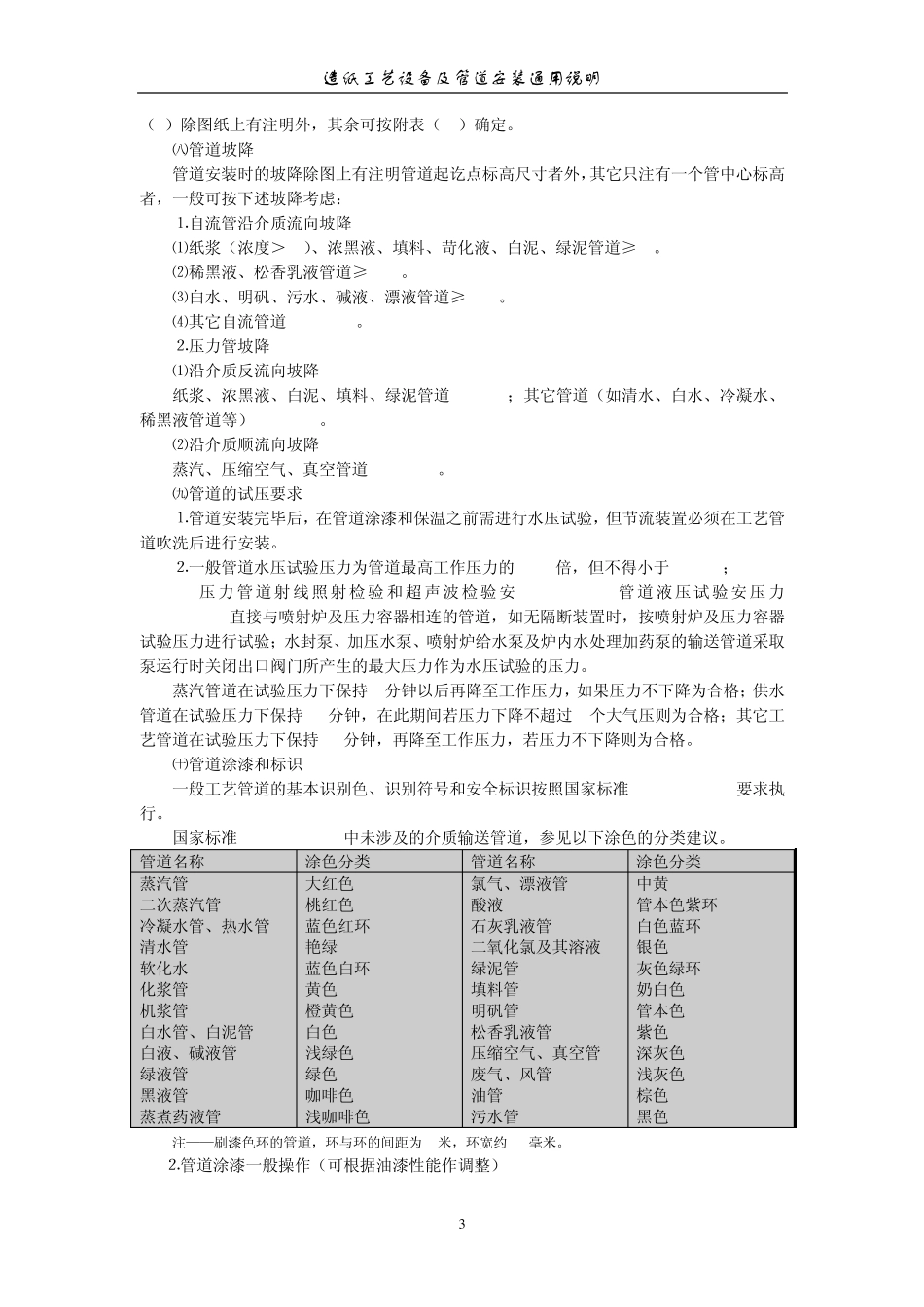

造纸工艺设备及管道安装通用说明 1 造纸工艺设备及管道安装通用说明 编号ZT101 本说明为对制浆、造纸、碱回收等车间的工艺设备及管道安装的共同性的技术要求。各车间的特殊要求另见各车间的施工图说明。 一、工艺施工图中主要图、表的用途 ㈠生产设备及管道布置图是生产设备及管道施工安装的依据，用于确定设备管道的走向、排列及定位。 ㈡带检测控制点生产管道系统图以示意形式表示各系统管道之分布情况 、管径大小、阀门形式及介质流向，是管道安装及查考生产设备及管道布置图有关问题的指导性文件。 ㈢管件材料汇总表系根据生产设备及管道布置图按不同介质管道材料分别编制，供施工安装备料之用。 ㈣设备基础、留孔及预埋件布置图编在土建部分图纸中作为施工的依据，并同时编入工艺部分图纸中，供施工安装时对照使用。 二、 设备安装 ㈠设备安装应符合国家和部颁规范的要求，具体执行如下安装工程施工及验收规范。 序号 规范编号 规范名称 备注 1 GB50231-98 机械设备安装工程施工及验收通用规范 国标 2 GB50275-98 压缩机、风机、泵安装工程施工及验收规范 国标 3 GB50278-98 起重设备安装工程施工及验收规范 国标 4 GB50270-98 连续输送设备安装工程施工及验收规范 国标 5 GB50276-98 破碎粉磨设备安装工程施工及验收规范 国标 6 HGJ229-91 工业设备管道防腐蚀工程施工及验收规范 原化工部标准 7 GB50252-94 工业安装工程质量检验评定统一标准 国标 8 ZBC67022-89 造纸工业碱回收炉安全技术规范 行业标准 9 GB50094-98 球形储罐施工验收规范 国标 10 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 国标 11 GBJ126-89 工业设备及管道绝热工程施工验收规范 国标 12 原轻工部 64年颁 制浆造纸设备安装检测规范 行业标准 ㈡设备安装应根据本设计及设备制造厂提供的说明书或图纸资料进行。设备定位尺寸及设备进出口管接位置一般以本设计为准。 ㈢土建图纸上的设备基础尺寸，施工前必须与到货设备实物认真核对，若有不符应按到厂设备实际基础尺寸现场修正后施工。 ㈣设备在楼板上搬运、堆放、支吊时要注意土建图纸说明。梁与楼板负荷不得超过土建设计允许的荷重。 ㈤一般设备操作钢平台应在设备安装后进行安装。 三、 管道安装 ㈠管道安装应符合国家和部颁规范的要求，具体执行如下安装工程施工及验收规范。 序号 规范编号 规范名称 备注 1 GB50235-97 工...
