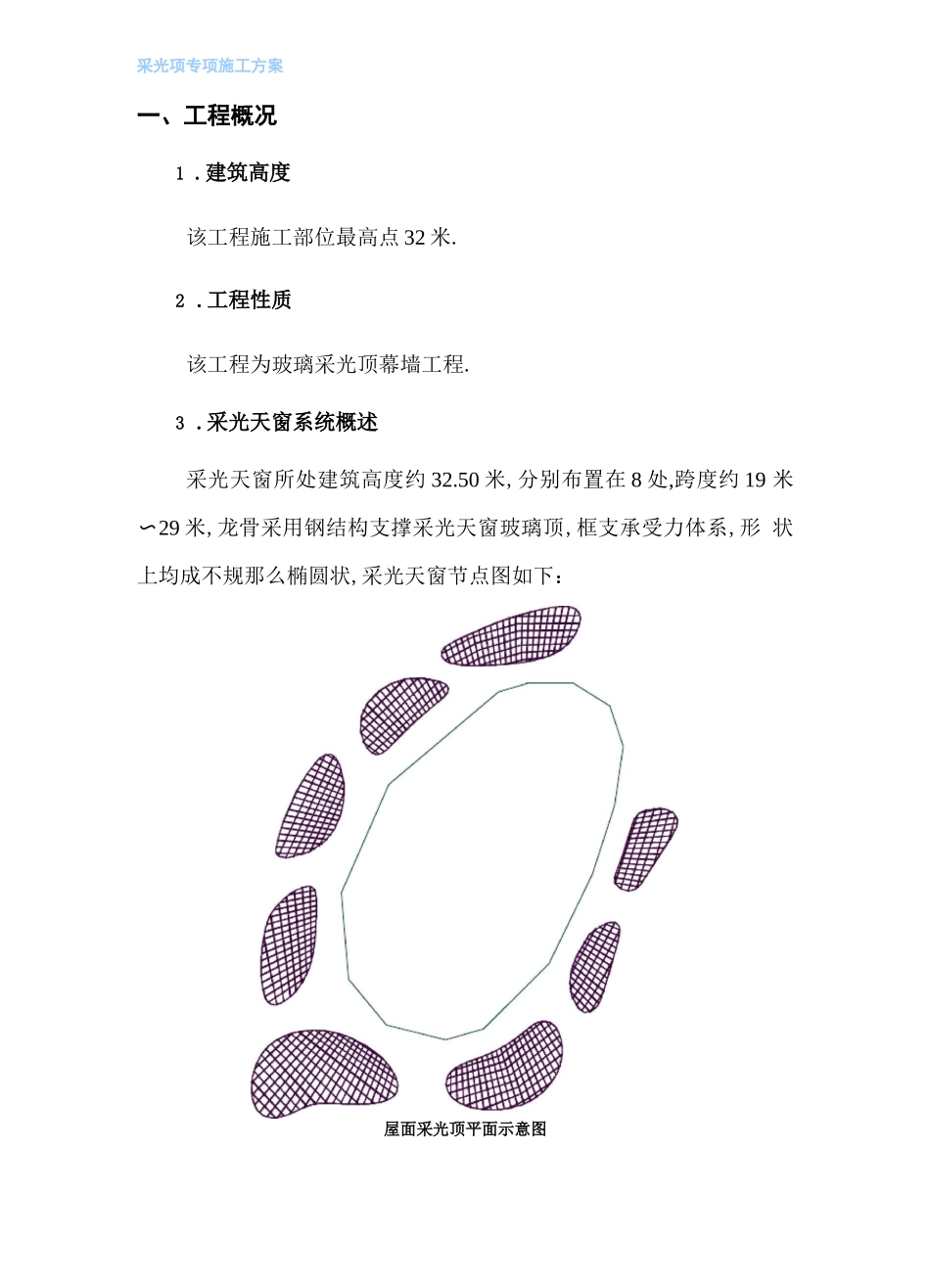

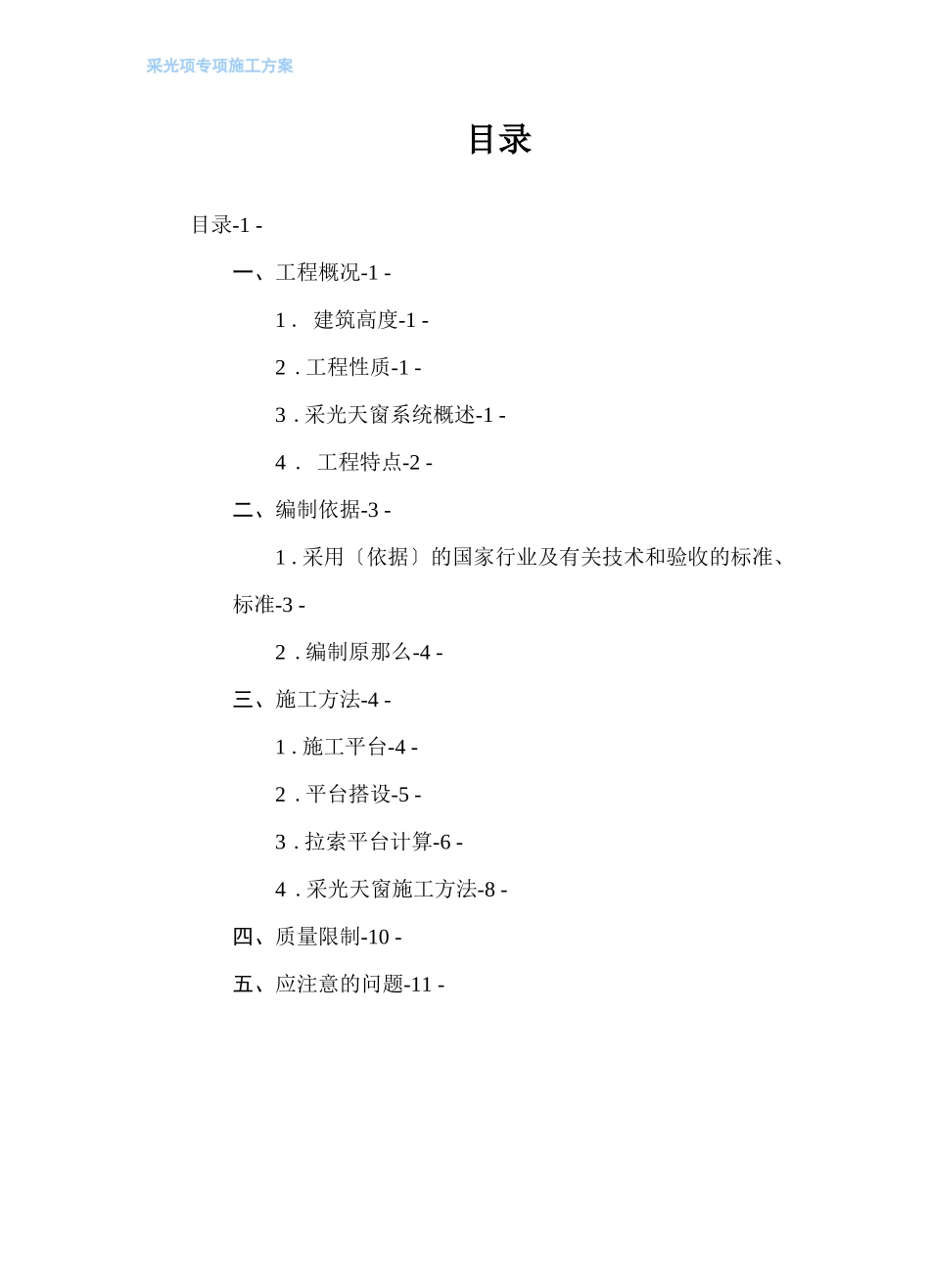

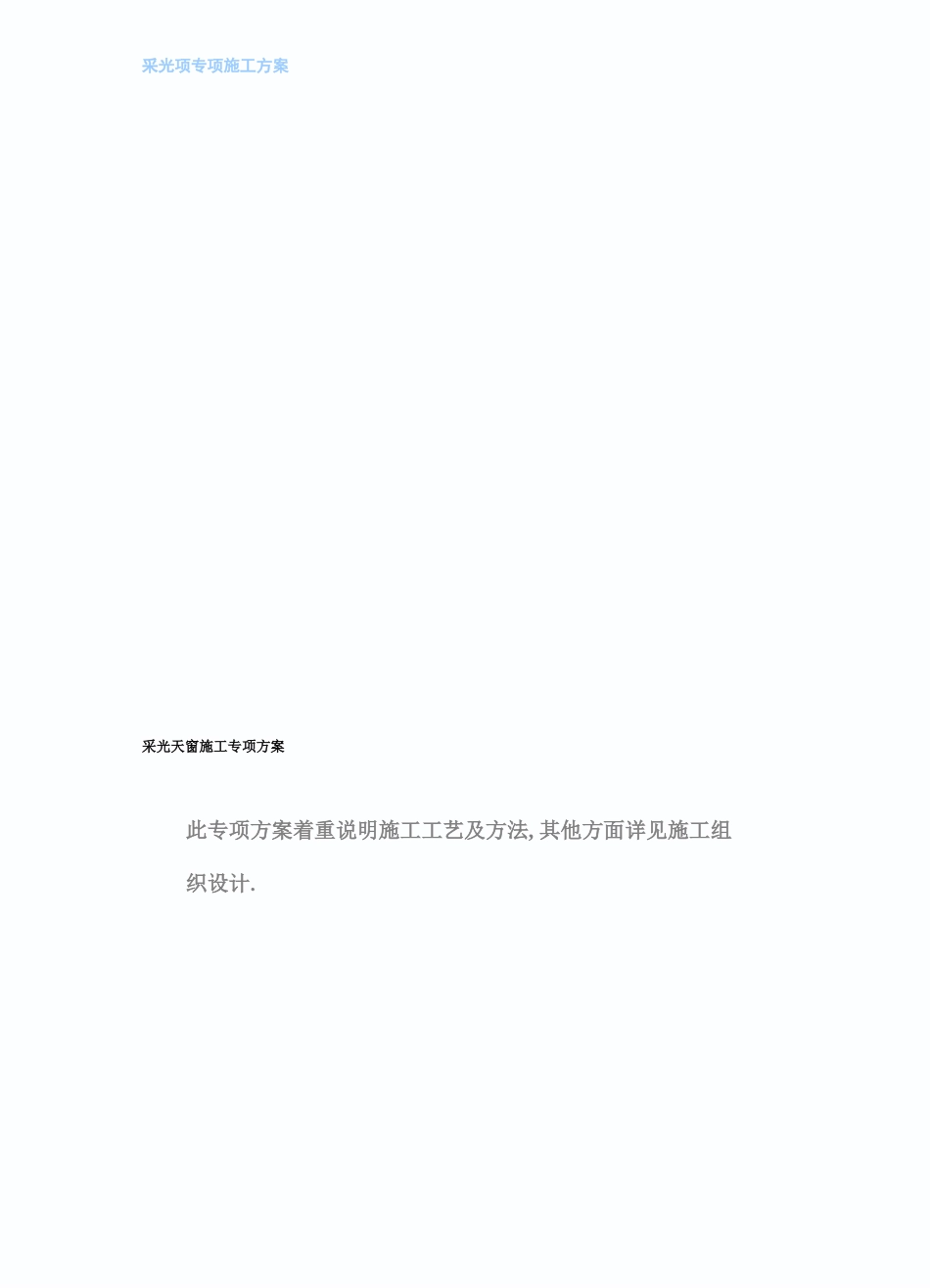

采光项专项施工方案采光天窗施工专项方案此专项方案着重说明施工工艺及方法, 其他方面详见施工组织设计.采光项专项施工方案目录目录-1 -一、工程概况-1 -1 . 建筑高度-1 -2 .工程性质-1 -3 .采光天窗系统概述-1 -4 . 工程特点-2 -二、编制依据-3 -1 .采用〔依据〕的国家行业及有关技术和验收的标准、标准-3 -2 .编制原那么-4 -三、施工方法-4 -1 .施工平台-4 -2 .平台搭设-5 -3 .拉索平台计算-6 -4 .采光天窗施工方法-8 -四、质量限制-10 -五、应注意的问题-11 -采光项专项施工方案一、工程概况1 .建筑高度该工程施工部位最高点 32 米.2 .工程性质该工程为玻璃采光顶幕墙工程.3 .采光天窗系统概述采光天窗所处建筑高度约 32.50 米,分别布置在 8 处,跨度约 19 米〜29 米,龙骨采用钢结构支撑采光天窗玻璃顶,框支承受力体系,形 状上均成不规那么椭圆状,采光天窗节点图如下：屋面采光顶平面示意图4 .工程特点• 采光顶施工期间与其他工种交叉作业；• 施工部位为大厅采光顶,即点缀室内风景,又挡雨采光；• 施工高度为 32 米悬空高空；鉴于该工程以上特点,就要求总体工程在生产、运输、施工安装 等各个环节中必须穿插交叉进行,对各阶段制定科学而又周密的进度 方案、人员安排方案等,对厂内现有的人力、物力资源进行优化配置, 增强治理监督,在保证安装甲方要求的工期完成工程的前提下,保证施 工质量一次到位.采光项专项施工方案CGliLAHSNAILJ GLAS^ 中里 Rl：费坨采光项专项施工方案:P#斤寸I IM：：4 号 T 仲 5aLimE 5EQNT 植汕电 ER 祝 C .由封般后置泡沫丸条ErrRLDIBU-ALJHlNiiJM tAP-DME 咯瞪甘雪生MJUBLE5!DETAPE 取面眄采光天窗节点图vfiDULl DiWfiRSi&N
