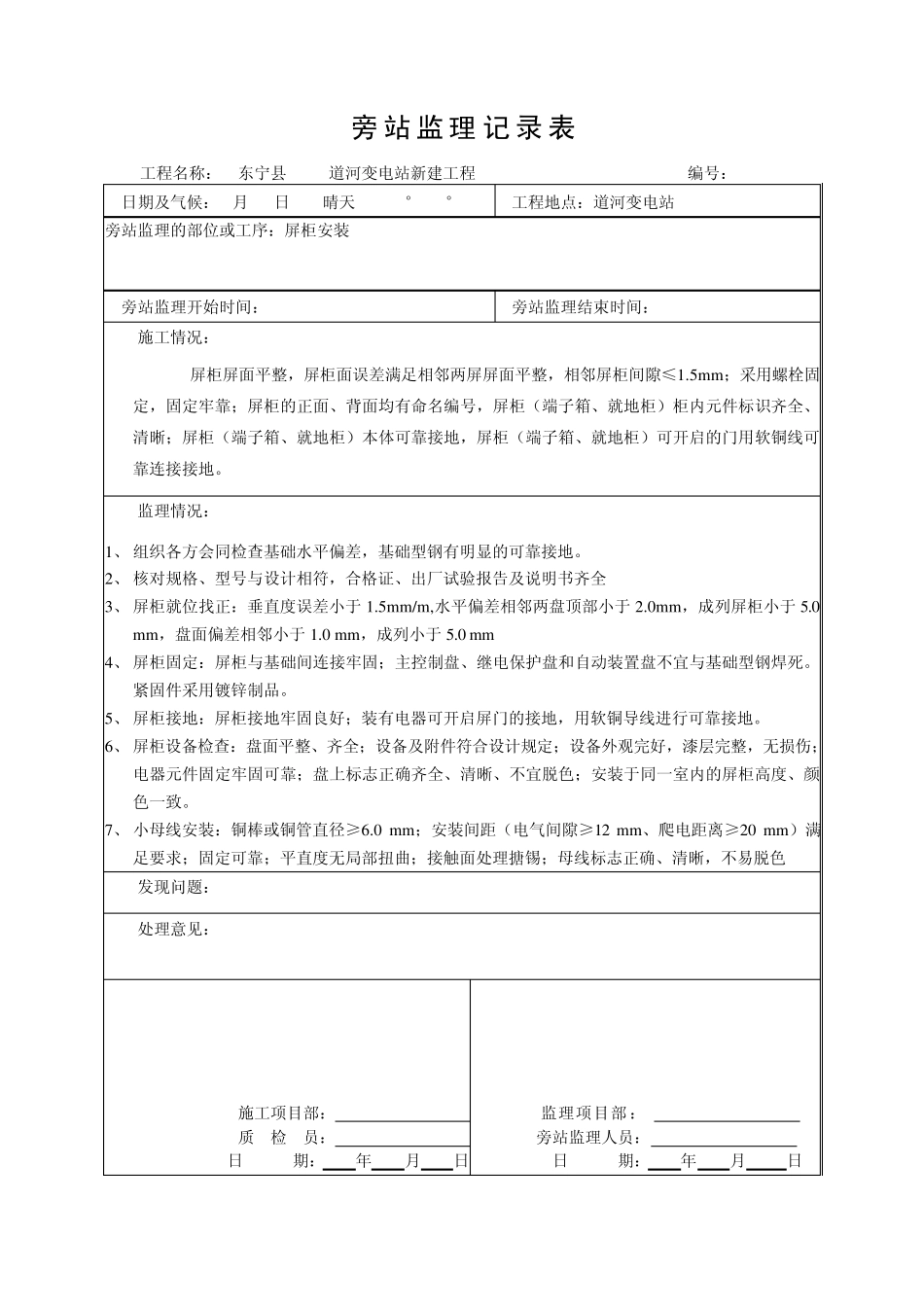

旁站监理记录 表 工程名称： 东宁县66KV道河变电站新建工程 编号： 日期及气候：8月25日 晴天 27°-30° 工程地点：道河变电站 旁站监理的部位或工序：屏柜安装 旁站监理开始时间： 5:00 旁站监理结束时间：10:10 施工情况： 屏柜屏面平整，屏柜面误差满足相邻两屏屏面平整，相邻屏柜间隙≤1.5m m ；采用螺栓固定，固定牢靠；屏柜的正面、背面均有命名编号，屏柜（端子箱、就地柜）柜内元件标识齐全、清晰；屏柜（端子箱、就地柜）本体可靠接地，屏柜（端子箱、就地柜）可开启的门用软铜线可靠连接接地。 监理情况： 1、 组织各方会同检查基础水平偏差，基础型钢有明显的可靠接地。 2、 核对规格、型号与设计相符，合格证、出厂试验报告及说明书齐全 3、 屏柜就位找正：垂直度误差小于 1.5m m /m ,水平偏差相邻两盘顶部小于 2.0m m ，成列屏柜小于 5.0 m m ，盘面偏差相邻小于 1.0 m m ，成列小于 5.0 m m 4、 屏柜固定：屏柜与基础间连接牢固；主控制盘、继电保护盘和自动装置盘不宜与基础型钢焊死。紧固件采用镀锌制品。 5、 屏柜接地：屏柜接地牢固良好；装有电器可开启屏门的接地，用软铜导线进行可靠接地。 6、 屏柜设备检查：盘面平整、齐全；设备及附件符合设计规定；设备外观完好，漆层完整，无损伤；电器元件固定牢固可靠；盘上标志正确齐全、清晰、不宜脱色；安装于同一室内的屏柜高度、颜色一致。 7、 小母线安装：铜棒或铜管直径≥6.0 m m ；安装间距（电气间隙≥12 m m 、爬电距离≥20 m m ）满足要求；固定可靠；平直度无局部扭曲；接触面处理搪锡；母线标志正确、清晰，不易脱色 发现问题： 处理意见： 施工项目部： 质 检 员： 日 期： 年 月 日 监理项目部： 旁站监理人员： 日 期： 年 月 日 旁站监理记录 表 工程名称： 东宁县66KV道河变电站新建工程 编号： 日期及气候：8月27日 晴天 27°-30° 工程地点：道河变电站 旁站监理的部位或工序：高压室至电容器设备间电缆敷设、电缆头制作 旁站监理开始时间： 5:00 旁站监理结束时间：10:30 施工情况： 电缆保护管与地面垂直并与构支架平行，多个同一构支架或设备安装安装单根电缆管时，在同一轴线上，多根电缆管排装时，弯曲半径和高度一致；管口光滑无毛刺，保护管接地；直线段电缆平直、顺畅，不存在直线沟内支架上电缆有弯曲或下垂现象；电缆沟转弯、电缆层井口处的电缆弯曲弧度...
