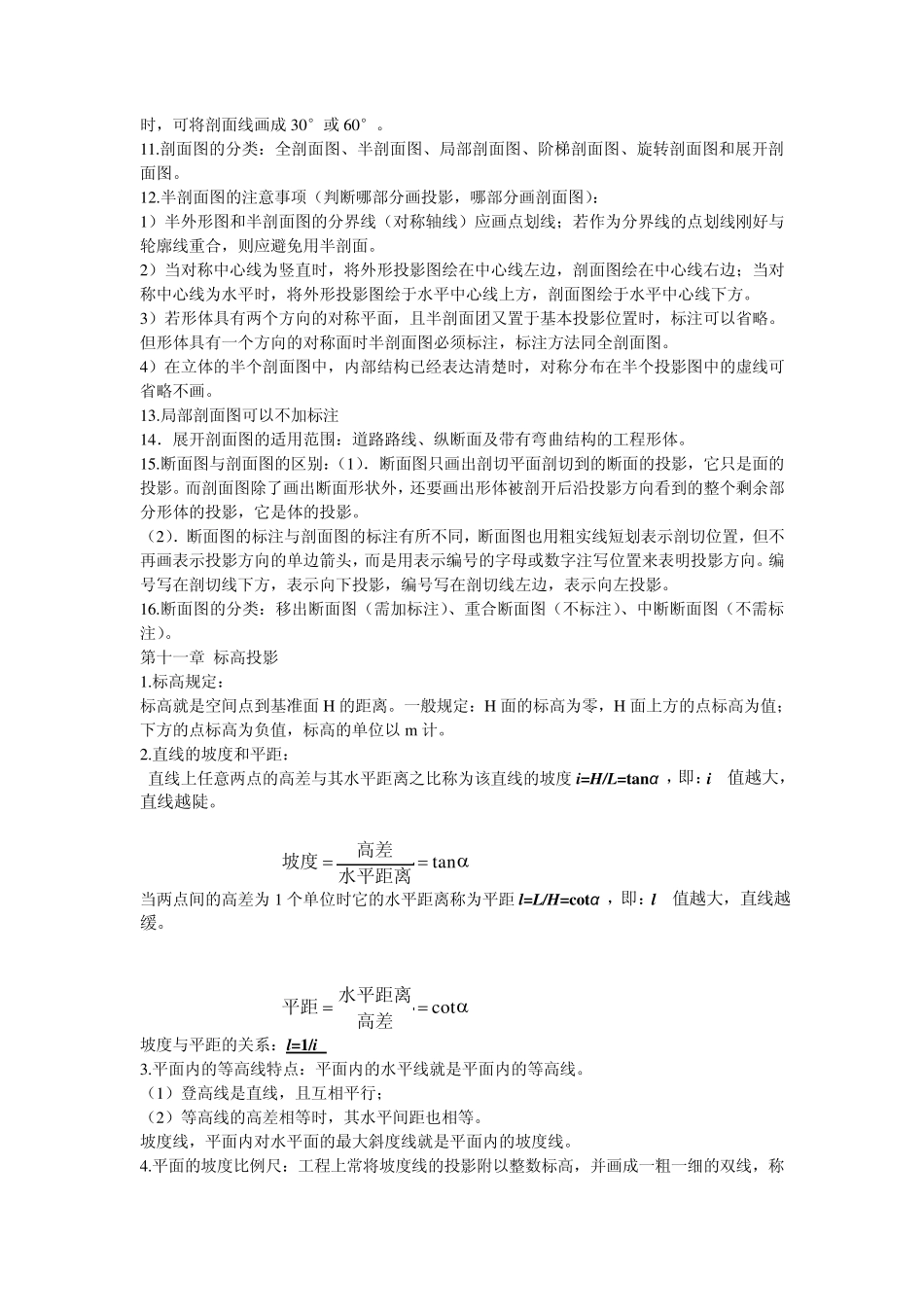

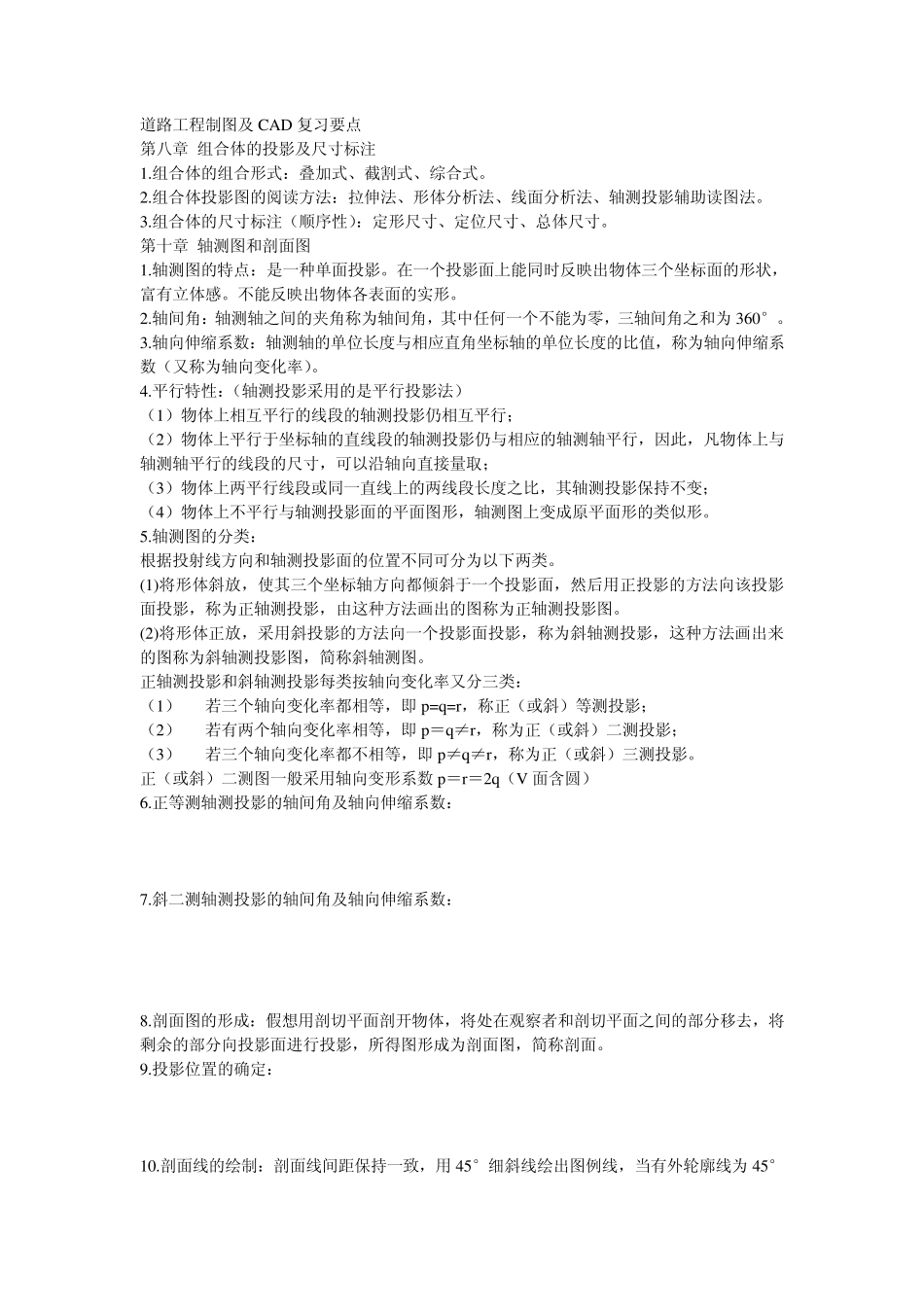

道路工程制图及CAD 复习要点 第八章 组合体的投影及尺寸标注 1.组合体的组合形式：叠加式、截割式、综合式。 2.组合体投影图的阅读方法：拉伸法、形体分析法、线面分析法、轴测投影辅助读图法。 3.组合体的尺寸标注（顺序性）：定形尺寸、定位尺寸、总体尺寸。 第十章 轴测图和剖面图 1.轴测图的特点：是一种单面投影。在一个投影面上能同时反映出物体三个坐标面的形状，富有立体感。不能反映出物体各表面的实形。 2.轴间角：轴测轴之间的夹角称为轴间角，其中任何一个不能为零，三轴间角之和为360°。 3.轴向伸缩系数：轴测轴的单位长度与相应直角坐标轴的单位长度的比值，称为轴向伸缩系数（又称为轴向变化率）。 4.平行特性：（轴测投影采用的是平行投影法） （1）物体上相互平行的线段的轴测投影仍相互平行； （2）物体上平行于坐标轴的直线段的轴测投影仍与相应的轴测轴平行，因此，凡物体上与轴测轴平行的线段的尺寸，可以沿轴向直接量取； （3）物体上两平行线段或同一直线上的两线段长度之比，其轴测投影保持不变； （4）物体上不平行与轴测投影面的平面图形，轴测图上变成原平面形的类似形。 5.轴测图的分类： 根据投射线方向和轴测投影面的位置不同可分为以下两类。 (1)将形体斜放，使其三个坐标轴方向都倾斜于一个投影面，然后用正投影的方法向该投影面投影，称为正轴测投影，由这种方法画出的图称为正轴测投影图。 (2)将形体正放，采用斜投影的方法向一个投影面投影，称为斜轴测投影，这种方法画出来的图称为斜轴测投影图，简称斜轴测图。 正轴测投影和斜轴测投影每类按轴向变化率又分三类： （1） 若三个轴向变化率都相等，即 p=q=r，称正（或斜）等测投影； （2） 若有两个轴向变化率相等，即 p＝q≠r，称为正（或斜）二测投影； （3） 若三个轴向变化率都不相等，即 p≠q≠r，称为正（或斜）三测投影。 正（或斜）二测图一般采用轴向变形系数 p＝r＝2q（V 面含圆） 6.正等测轴测投影的轴间角及轴向伸缩系数： 7.斜二测轴测投影的轴间角及轴向伸缩系数： 8.剖面图的形成：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分向投影面进行投影，所得图形成为剖面图，简称剖面。 9.投影位置的确定： 10.剖面线的绘制：剖面线间距保持一致，用 45°细斜线绘出图例线，当有外轮廓线为45°时，可将剖面线画成30°或 60°。 11.剖面图的分类：全剖面图、半剖面图、局部...
