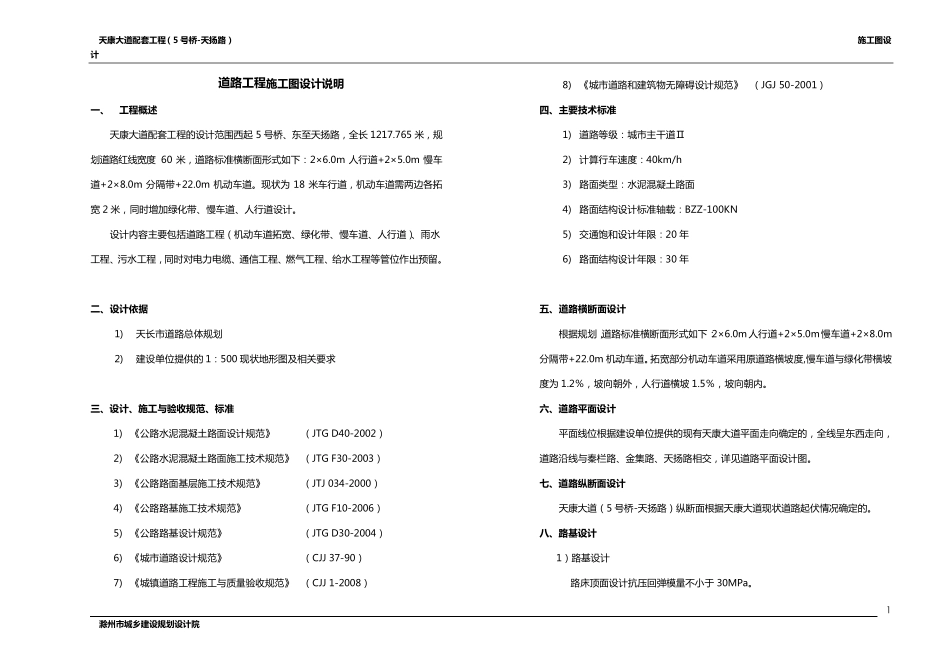

天 康 大 道 配 套 工 程 （ 5 号 桥 -天 扬 路 ） 施 工 图 设计 滁 州 市 城 乡 建 设 规 划 设 计 院 1 道 路 工 程 施 工 图 设 计 说 明 一 、 工 程 概述 天 康 大 道 配 套 工 程 的 设 计 范 围 西 起5 号 桥 、 东 至 天 扬 路 ， 全 长 1217.765 米 ， 规划 道 路 红 线 宽 度60 米 ， 道 路 标 准 横 断 面 形 式 如 下 ： 2×6.0m 人 行 道 +2×5.0m 慢 车道 +2×8.0m 分 隔 带 +22.0m 机 动 车 道 。 现 状 为 18 米 车 行 道 ， 机 动 车 道 需 两 边 各 拓宽 2 米 ， 同 时 增 加 绿 化 带 、 慢 车 道 、 人 行 道 设 计 。 设 计 内 容 主 要 包 括 道 路 工 程 （ 机 动 车 道 拓 宽 、 绿 化 带 、 慢 车 道 、 人 行 道 ）、 雨 水工 程 、 污 水 工 程 ， 同 时 对 电 力 电 缆 、 通 信 工 程 、 燃 气 工 程 、 给 水 工 程 等 管 位 作 出 预 留 。 二、设 计 依据 1) 天 长 市 道 路 总 体 规 划 2) 建 设 单 位 提 供 的 1： 500 现 状 地 形 图 及 相 关 要 求 三、设 计 、施 工 与验收规 范、标准 1) 《 公 路 水 泥 混 凝 土 路 面 设 计 规 范 》 （ JTG D40-2002） 2) 《 公 路 水 泥 混 凝 土 路 面 施 工 技 术 规 范 》 （ JTG F30-2003） 3) 《 公 路 路 面 基 层 施 工 技 术 规 范 》 （ JTJ 034-2000） 4) 《 公 路 路 基 施 工 技 术 规 范 》 （ JTG F10-2006） 5) 《 公 路 路 基 设 计 规 范 》 （ JTG D30-2004） 6) 《 城 市 道 路 设 计 规 范 》 （ CJJ 37-90） 7) 《 城 镇 道 路 工 程 施 工 与 质 量 验 收 规 范 》 （ CJJ 1-2008） 8) 《 城 市 道 路 和 建 筑 物 无 障 碍 设 计 规 范 》 （ JGJ 50-2001） 四、主要技术标准 1) 道 路 等 级 ： 城 市 主 干 道 Ⅱ 2) 计 算 行 车 速 度 ： 40km/h 3) 路 面 类 型 ： 水 泥 混 凝 土 路 面 4) 路 面 结 构 设 计 标 准 轴 载 ： BZZ-100KN 5) 交 通...
