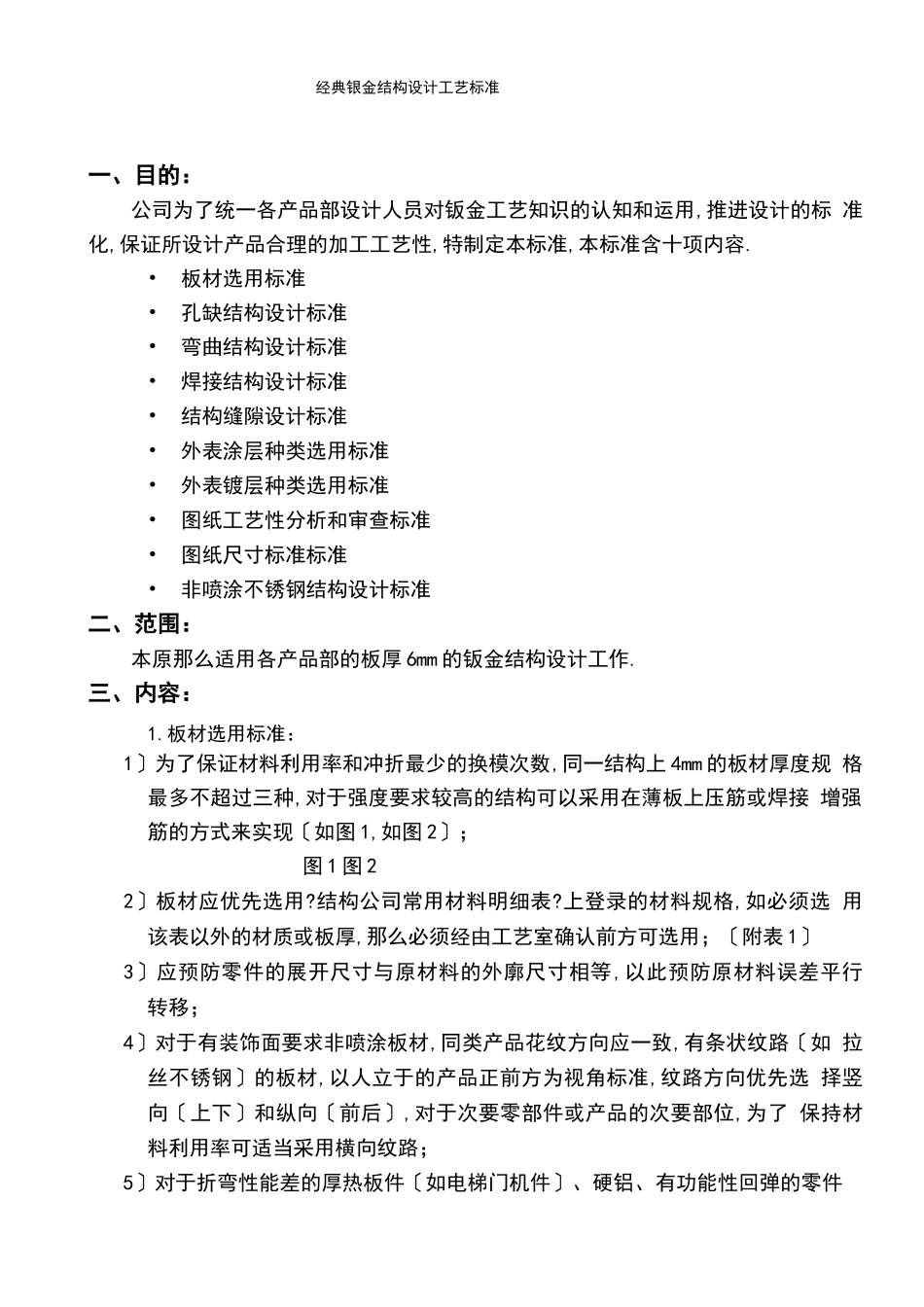

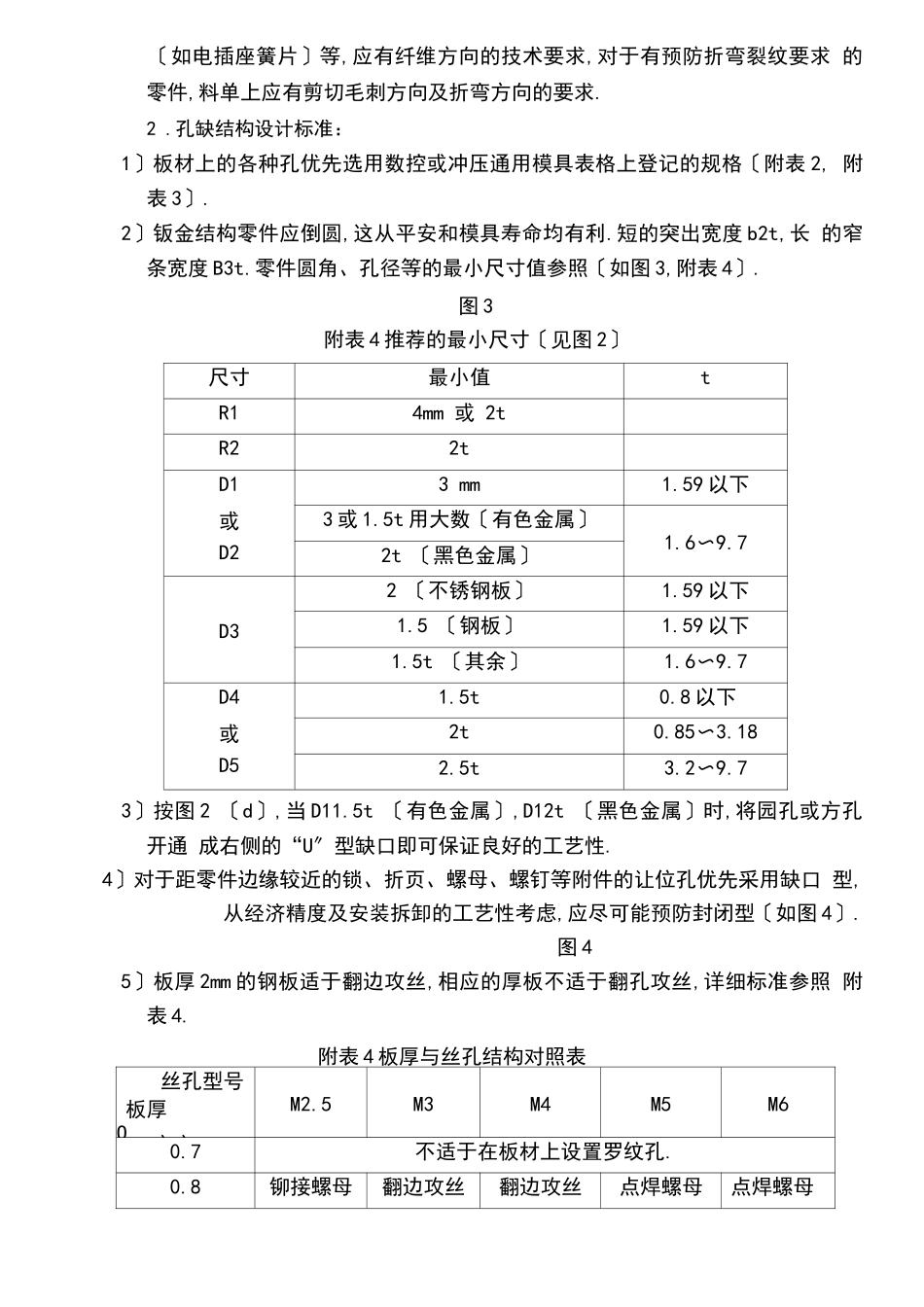

经典银金结构设计工艺标准一、目的：公司为了统一各产品部设计人员对钣金工艺知识的认知和运用,推进设计的标 准化,保证所设计产品合理的加工工艺性,特制定本标准,本标准含十项内容.•板材选用标准•孔缺结构设计标准•弯曲结构设计标准•焊接结构设计标准•结构缝隙设计标准•外表涂层种类选用标准•外表镀层种类选用标准•图纸工艺性分析和审查标准•图纸尺寸标准标准•非喷涂不锈钢结构设计标准二、范围：本原那么适用各产品部的板厚 6mm 的钣金结构设计工作.三、内容：1.板材选用标准：1〕为了保证材料利用率和冲折最少的换模次数,同一结构上 4mm 的板材厚度规 格最多不超过三种,对于强度要求较高的结构可以采用在薄板上压筋或焊接 增强筋的方式来实现〔如图 1,如图 2〕；图 1 图 22〕板材应优先选用?结构公司常用材料明细表?上登录的材料规格,如必须选 用该表以外的材质或板厚,那么必须经由工艺室确认前方可选用；〔附表 1〕3〕应预防零件的展开尺寸与原材料的外廓尺寸相等,以此预防原材料误差平行 转移；4〕对于有装饰面要求非喷涂板材,同类产品花纹方向应一致,有条状纹路〔如 拉丝不锈钢〕的板材,以人立于的产品正前方为视角标准,纹路方向优先选 择竖向〔上下〕和纵向〔前后〕,对于次要零部件或产品的次要部位,为了 保持材料利用率可适当采用横向纹路；5〕对于折弯性能差的厚热板件〔如电梯门机件〕、硬铝、有功能性回弹的零件〔如电插座簧片〕等,应有纤维方向的技术要求,对于有预防折弯裂纹要求 的零件,料单上应有剪切毛刺方向及折弯方向的要求.2 .孔缺结构设计标准：1〕板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格〔附表 2, 附表 3〕.2〕钣金结构零件应倒圆,这从平安和模具寿命均有利.短的突出宽度 b2t,长 的窄条宽度 B3t.零件圆角、孔径等的最小尺寸值参照〔如图 3,附表 4〕.图 3附表 4 推荐的最小尺寸〔见图 2〕尺寸最小值tR14mm 或 2tR22tD1或D23 mm1.59 以下3 或 1.5t 用大数〔有色金属〕1.6〜9.72t 〔黑色金属〕D32 〔不锈钢板〕1.59 以下1.5 〔钢板〕1.59 以下1.5t 〔其余〕1.6〜9.7D4或D51.5t0.8 以下2t0.85〜3.182.5t3.2〜9.73〕按图 2 〔d〕,当 D11.5t 〔有色金属〕,D12t 〔黑色金属〕时,将园孔或方孔开通 成右侧的“U〞型缺口即可保证良好的工艺性.4〕对于距零件边缘较近的锁、折页、螺母、螺钉等附件的让位孔优先采用缺口 型,从经济精度及安装拆卸的工艺...
