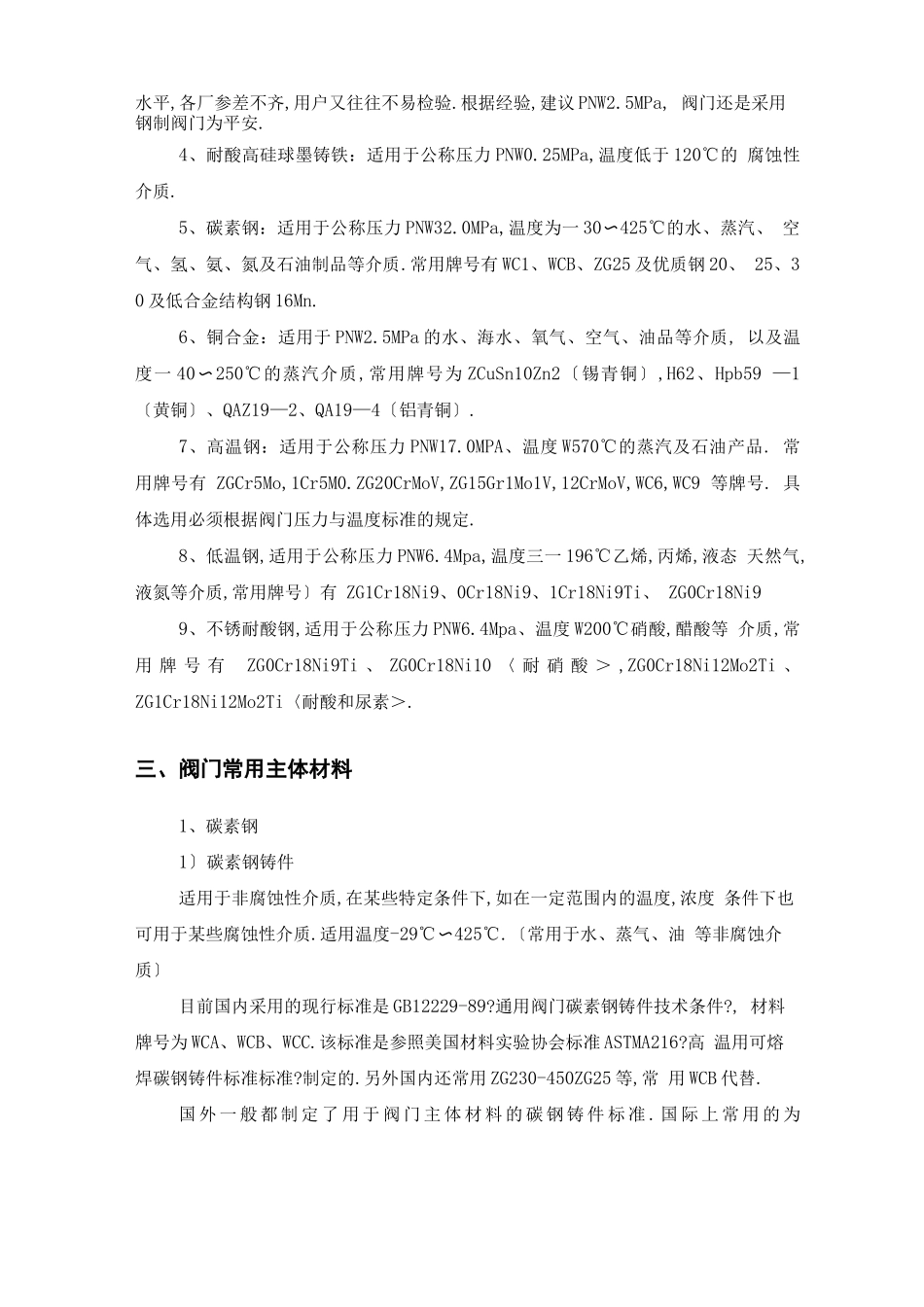

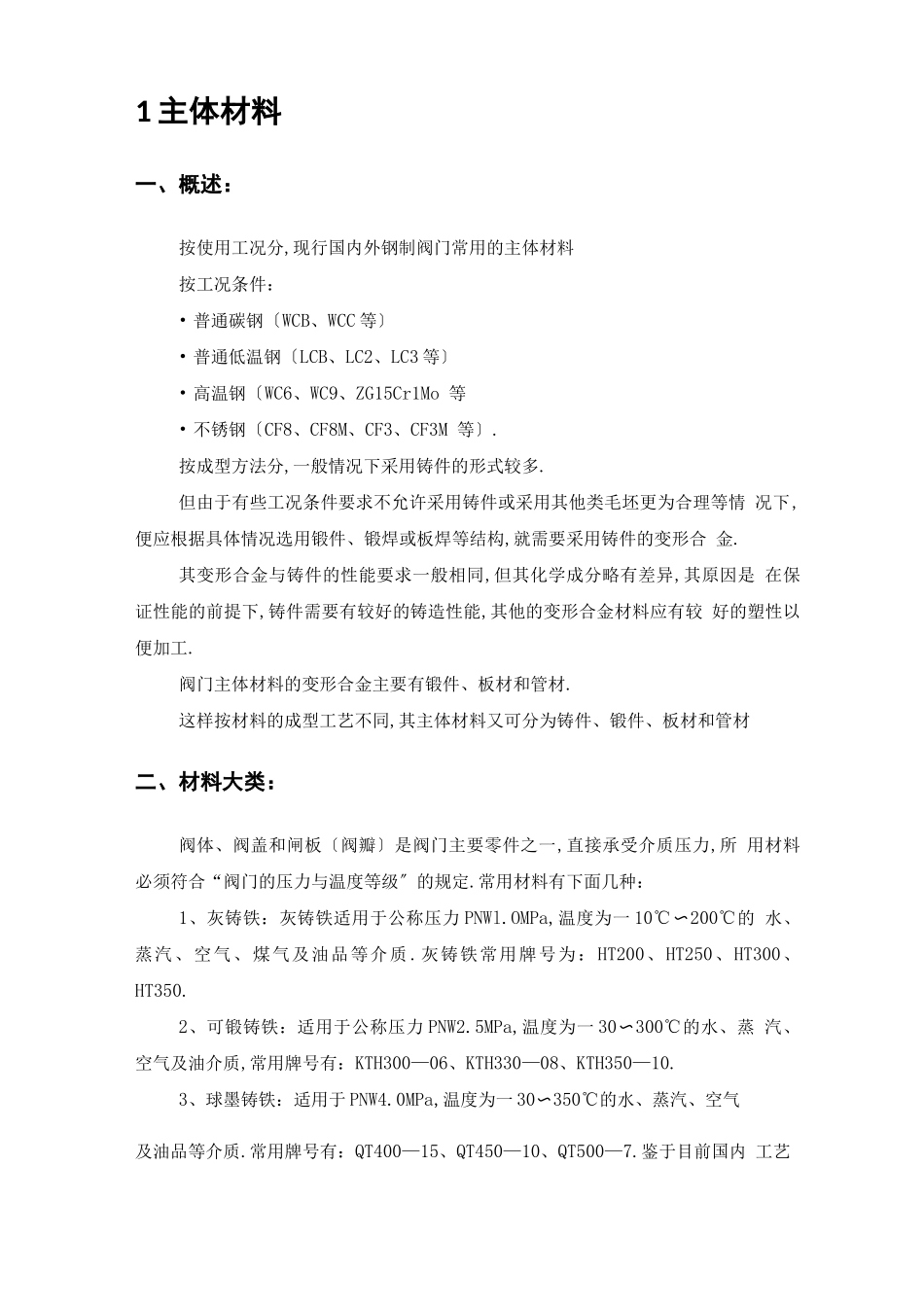

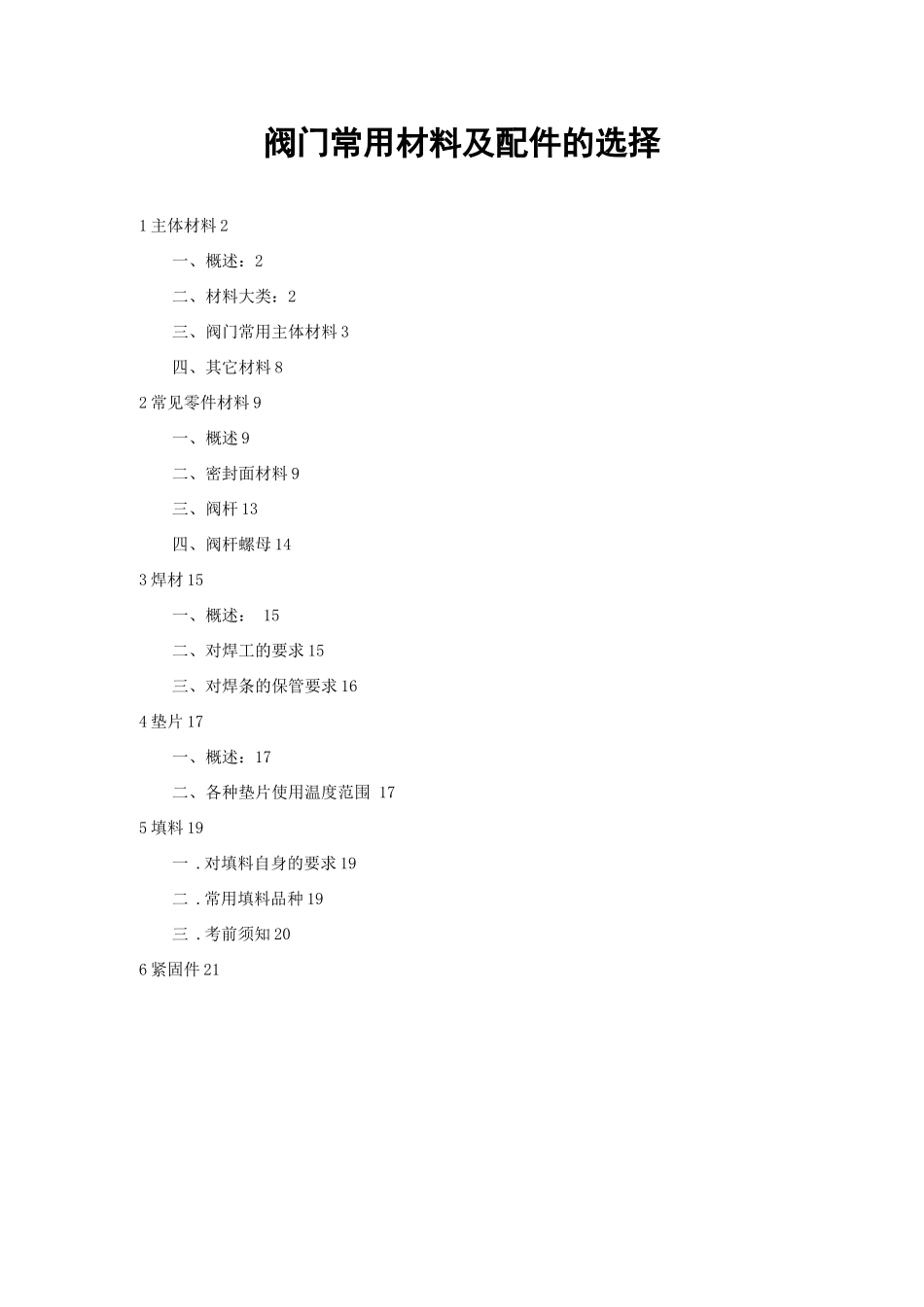

阀门常用材料及配件的选择1 主体材料 2一、概述：2二、材料大类：2三、阀门常用主体材料 3四、其它材料 82 常见零件材料 9一、概述 9二、密封面材料 9三、阀杆 13四、阀杆螺母 143 焊材 15一、概述： 15二、对焊工的要求 15三、对焊条的保管要求 164 垫片 17一、概述：17二、各种垫片使用温度范围 175 填料 19一 .对填料自身的要求 19二 .常用填料品种 19三 .考前须知 206 紧固件 211 主体材料一、概述：按使用工况分,现行国内外钢制阀门常用的主体材料按工况条件：• 普通碳钢〔WCB、WCC 等〕• 普通低温钢〔LCB、LC2、LC3 等〕• 高温钢〔WC6、WC9、ZG15Cr1Mo 等• 不锈钢〔CF8、CF8M、CF3、CF3M 等〕.按成型方法分,一般情况下采用铸件的形式较多.但由于有些工况条件要求不允许采用铸件或采用其他类毛坯更为合理等情 况下,便应根据具体情况选用锻件、锻焊或板焊等结构,就需要采用铸件的变形合 金.其变形合金与铸件的性能要求一般相同,但其化学成分略有差异,其原因是 在保证性能的前提下,铸件需要有较好的铸造性能,其他的变形合金材料应有较 好的塑性以便加工.阀门主体材料的变形合金主要有锻件、板材和管材.这样按材料的成型工艺不同,其主体材料又可分为铸件、锻件、板材和管材二、材料大类：阀体、阀盖和闸板〔阀瓣〕是阀门主要零件之一,直接承受介质压力,所 用材料必须符合“阀门的压力与温度等级〞的规定.常用材料有下面几种：1、灰铸铁：灰铸铁适用于公称压力 PNWl.OMPa,温度为一 10℃〜200℃的 水、蒸汽、空气、煤气及油品等介质 .灰铸铁常用牌号为：HT200、HT250、HT300、 HT350.2、可锻铸铁：适用于公称压力 PNW2.5MPa,温度为一 30〜300℃的水、蒸 汽、空气及油介质,常用牌号有：KTH300—06、KTH330—08、KTH350—10.3、球墨铸铁：适用于 PNW4.0MPa,温度为一 30〜350℃的水、蒸汽、空气及油品等介质.常用牌号有：QT400—15、QT450—10、QT500—7.鉴于目前国内 工艺水平,各厂参差不齐,用户又往往不易检验.根据经验,建议 PNW2.5MPa, 阀门还是采用钢制阀门为平安.4、耐酸高硅球墨铸铁：适用于公称压力 PNW0.25MPa,温度低于 120℃的 腐蚀性介质.5、碳素钢：适用于公称压力 PNW32.0MPa,温度为一 30〜425℃的水、蒸汽、 空气、氢、氨、氮及石油制品等介质.常用牌号有 WC1、WCB、ZG25 及优质钢 20、 25、30 及低合金结构钢 16Mn.6、铜合金：适用于 PNW2.5MPa 的水、海水、...
