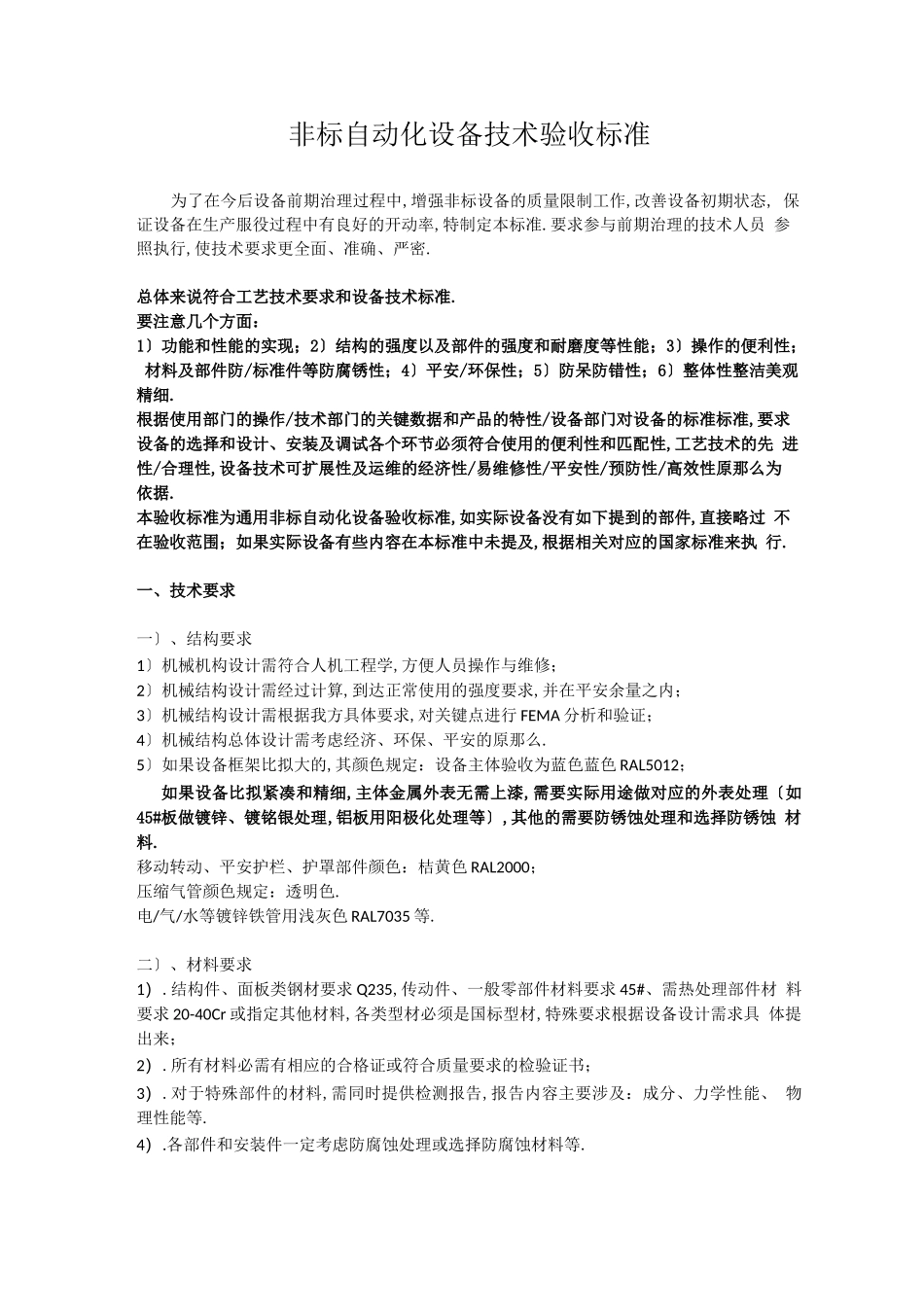

非标自动化设备技术验收标准为了在今后设备前期治理过程中,增强非标设备的质量限制工作,改善设备初期状态, 保证设备在生产服役过程中有良好的开动率,特制定本标准.要求参与前期治理的技术人员 参照执行,使技术要求更全面、准确、严密.总体来说符合工艺技术要求和设备技术标准.要注意几个方面：1〕功能和性能的实现；2〕结构的强度以及部件的强度和耐磨度等性能；3〕操作的便利性； 材料及部件防/标准件等防腐锈性；4〕平安/环保性；5〕防呆防错性；6〕整体性整洁美观 精细.根据使用部门的操作/技术部门的关键数据和产品的特性/设备部门对设备的标准标准,要求 设备的选择和设计、安装及调试各个环节必须符合使用的便利性和匹配性,工艺技术的先 进性/合理性,设备技术可扩展性及运维的经济性/易维修性/平安性/预防性/高效性原那么为 依据.本验收标准为通用非标自动化设备验收标准,如实际设备没有如下提到的部件,直接略过 不在验收范围；如果实际设备有些内容在本标准中未提及,根据相关对应的国家标准来执 行.一、技术要求一〕、结构要求1〕机械机构设计需符合人机工程学,方便人员操作与维修；2〕机械结构设计需经过计算,到达正常使用的强度要求,并在平安余量之内；3〕机械结构设计需根据我方具体要求,对关键点进行 FEMA 分析和验证；4〕机械结构总体设计需考虑经济、环保、平安的原那么.5〕如果设备框架比拟大的,其颜色规定：设备主体验收为蓝色蓝色 RAL5012；如果设备比拟紧凑和精细,主体金属外表无需上漆,需要实际用途做对应的外表处理〔如 45#板做镀锌、镀铭银处理,铝板用阳极化处理等〕,其他的需要防锈蚀处理和选择防锈蚀 材料.移动转动、平安护栏、护罩部件颜色：桔黄色 RAL2000；压缩气管颜色规定：透明色.电/气/水等镀锌铁管用浅灰色 RAL7035 等.二〕、材料要求1）.结构件、面板类钢材要求 Q235,传动件、一般零部件材料要求 45#、需热处理部件材 料要求 20-40Cr 或指定其他材料,各类型材必须是国标型材,特殊要求根据设备设计需求具 体提出来；2）.所有材料必需有相应的合格证或符合质量要求的检验证书；3）.对于特殊部件的材料,需同时提供检测报告,报告内容主要涉及：成分、力学性能、 物理性能等.4）.各部件和安装件一定考虑防腐蚀处理或选择防腐蚀材料等.三)、钢构外表要求1) .钢结构件外表需经喷砂处理,除锈等级 Sa2.5；假设手工进行外表处理,需介于 St2 与 St3 之间.2) .喷砂后需喷涂底漆为红丹防锈漆一遍...
