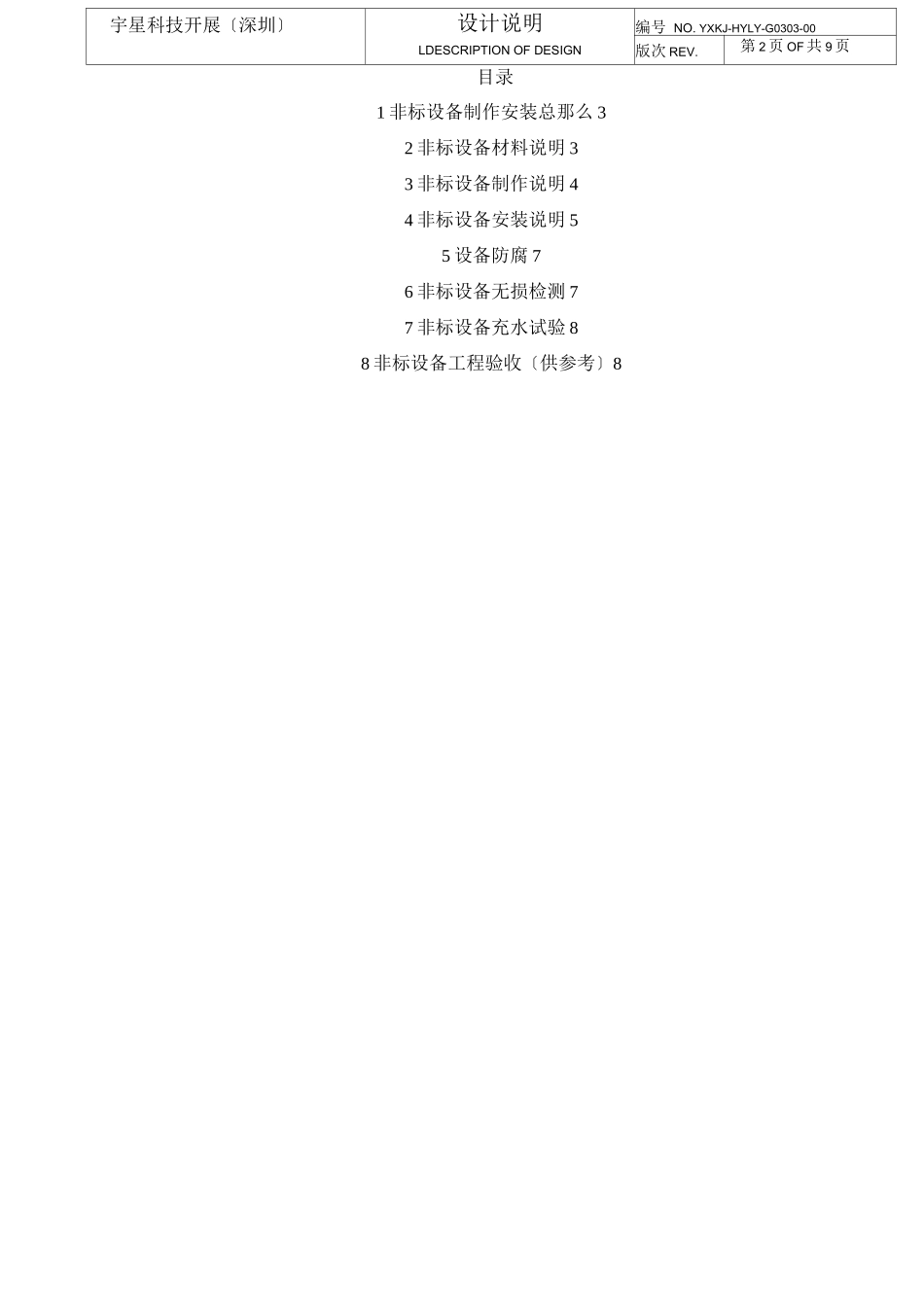

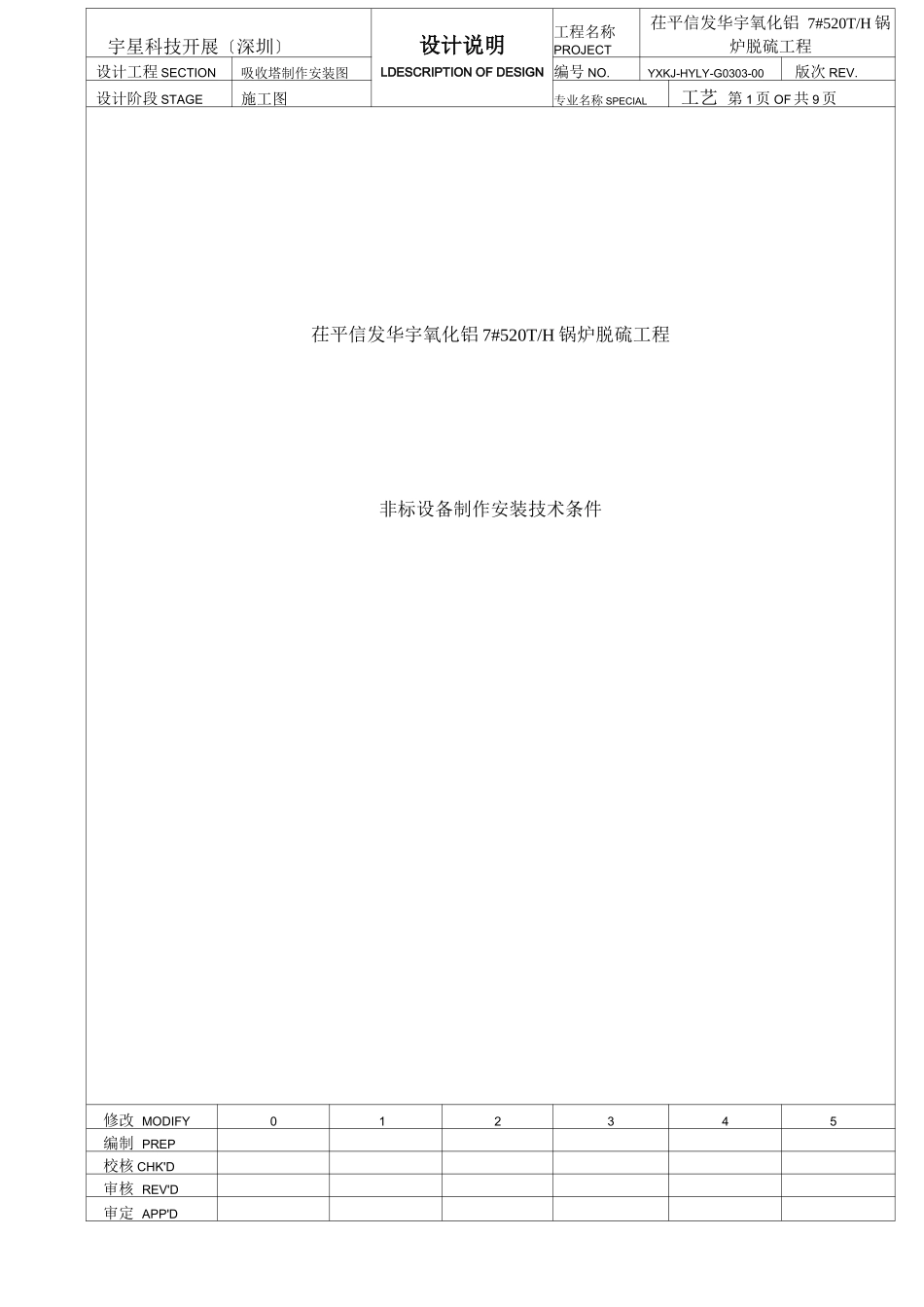

宇星科技开展〔深圳〕设计说明LDESCRIPTION OF DESIGN工程名称PROJECT茌平信发华宇氧化铝 7#520T/H 锅炉脱硫工程设计工程 SECTION吸收塔制作安装图编号 NO.YXKJ-HYLY-G0303-00版次 REV.设计阶段 STAGE施工图专业名称 SPECIAL工艺 第 1 页 OF 共 9 页茌平信发华宇氧化铝 7#520T/H 锅炉脱硫工程非标设备制作安装技术条件修改 MODIFY012345编制 PREP校核 CHK'D审核 REV'D审定 APP'D宇星科技开展〔深圳〕设计说明LDESCRIPTION OF DESIGN编号 NO. YXKJ-HYLY-G0303-00版次 REV.第 2 页 OF 共 9 页目录1 非标设备制作安装总那么 32 非标设备材料说明 33 非标设备制作说明 44 非标设备安装说明 55 设备防腐 76 非标设备无损检测 77 非标设备充水试验 88 非标设备工程验收〔供参考〕8宇星科技开展〔深圳〕设计说明编号 NO. [XKJ-HYLY-G0303-00 LDESCRIPTION OF DESIGN 版次 REV. 第 3 页 OF 共 9 页1 非标设备制作安装总那么1.1 编制说明1.1.1 本技术条件用于在平信发华宇氧化铝 7#520T/H 锅炉脱硫工程.1.1.2 本技术条件对吸收塔在制造、安装、运输和检验方面提出了相应要求,吸收塔内部衬里 及内件局部的施工应根据相应标准要求及?防腐、保温油漆设计说明?进行.1.1.3 本技术条件所提要求为最低要求.1.2 定义1.3 业主：茌平信发华宇氧化铝1.4 吸收塔应按设计文件施工.当需要修改设计时,必须取得承包商和设计分包商的同意.1.5 制造和安装工作,应遵守现行的平安技术和劳动保护等法律、法规的有关规定.1.6 对脱硫主体设备吸收塔塔体构件的拼装、焊接,施工方需事前制定完善的施工举措、方案, 并得到承包商认可,以保证施工质量.1.7 吸收塔根底标高见工艺标高.1.8 施工遵循的根本标准：NB/T47003.1-2021?钢制焊接常压容器?HG/T20678-2000?衬里钢壳设计技术规定?DL/T 5418-2021?火电厂烟气脱硫吸收塔施工及验收规程?GB/T8923.1-2021?涂覆涂料前钢材外表处理外表清洁度的目视评定第 1 局部:未涂覆过的钢材外表和全面去除原有涂层后的钢材外表的锈蚀等级和处理等级?GB50205-2001?钢结构工程施工质量验收标准?GB50236-2021?现场设备、工业管道焊接工程施工标准?JB/T4730-2005?承压设备无损检测?NB47015-2021?压力容器焊接规程?标准标准、本技术条件及图纸上的要求,假设有矛盾时,按要求严格的执行.1.9 本?非标设备制造安装技术条件?与设计图纸同等重要,与非标设备制造、安装、检验...
