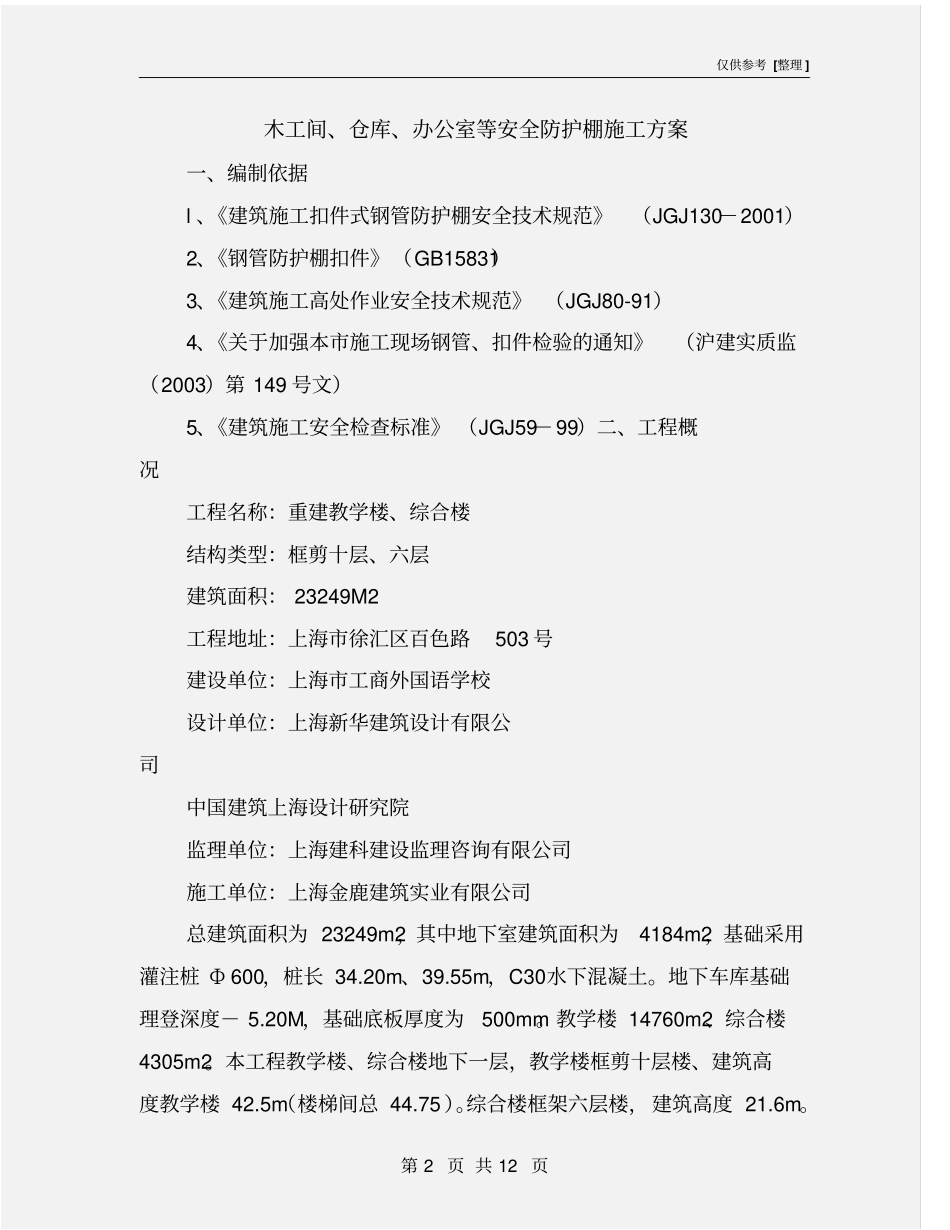

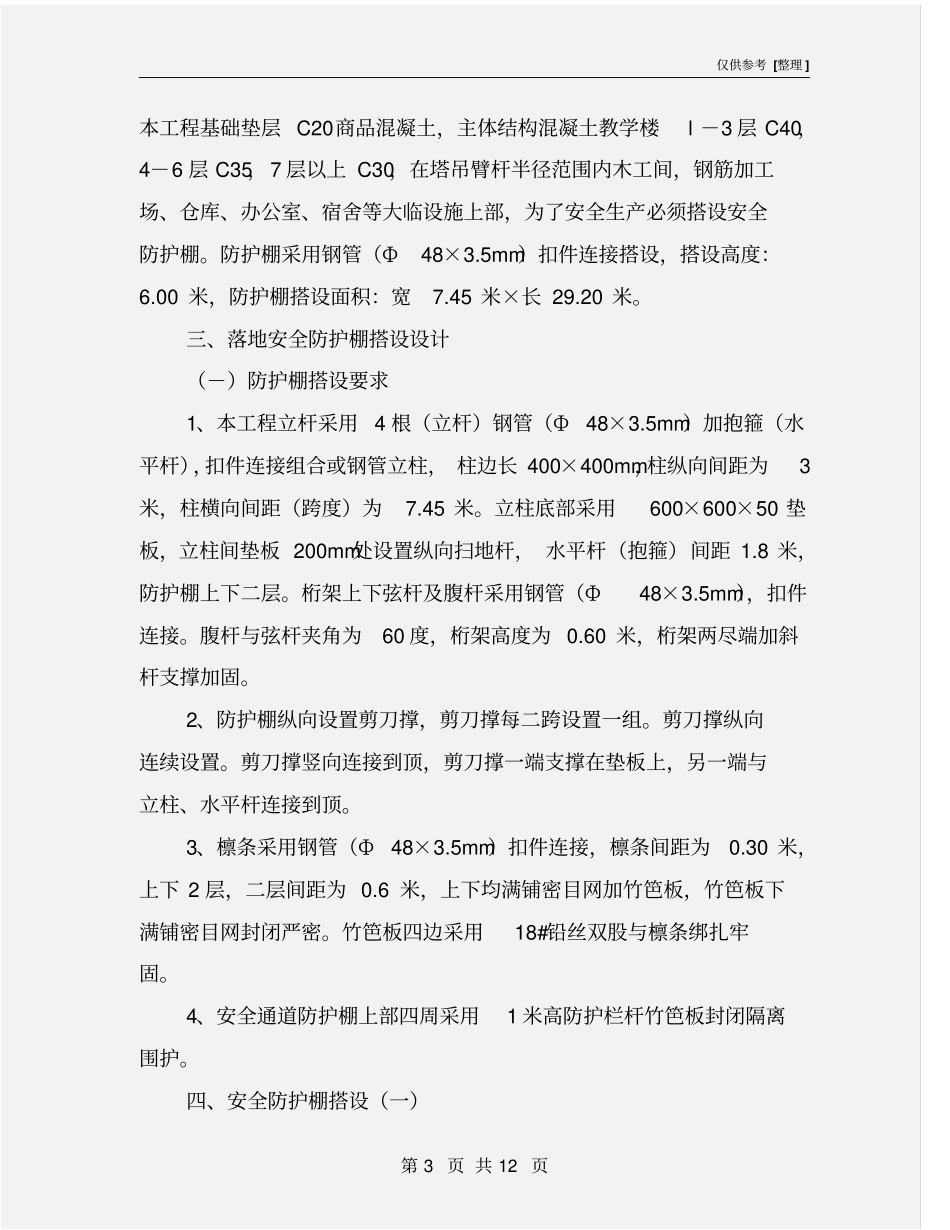

仅供参考 [整理 ] 第 1 页 共 12 页安全管理文书木工间、仓库、办公室等安全防护棚施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 12 页木工间、仓库、办公室等安全防护棚施工方案一、编制依据l 、《建筑施工扣件式钢管防护棚安全技术规范》（JGJ130－2001）2、《钢管防护棚扣件》（GB15831）3、《建筑施工高处作业安全技术规范》 （JGJ80-91）4、《关于加强本市施工现场钢管、扣件检验的通知》（沪建实质监（2003）第 149 号文）5、《建筑施工安全检查标准》 （JGJ59－99）二、工程概况工程名称：重建教学楼、综合楼结构类型：框剪十层、六层建筑面积： 23249M2 工程地址：上海市徐汇区百色路503 号建设单位：上海市工商外国语学校设计单位：上海新华建筑设计有限公司中国建筑上海设计研究院监理单位：上海建科建设监理咨询有限公司施工单位：上海金鹿建筑实业有限公司总建筑面积为 23249m2，其中地下室建筑面积为4184m2，基础采用灌注桩 Ф 600，桩长 34.20m、39.55m，C30水下混凝土。地下车库基础理登深度－ 5.20M，基础底板厚度为500mm。教学楼 14760m2、综合楼4305m2。本工程教学楼、综合楼地下一层，教学楼框剪十层楼、建筑高度教学楼 42.5m（楼梯间总 44.75 ）。综合楼框架六层楼，建筑高度 21.6m。仅供参考 [整理 ] 第 3 页 共 12 页本工程基础垫层 C20商品混凝土，主体结构混凝土教学楼l －3 层 C40，4－6 层 C35，7 层以上 C30，在塔吊臂杆半径范围内木工间，钢筋加工场、仓库、办公室、宿舍等大临设施上部，为了安全生产必须搭设安全防护棚。防护棚采用钢管（Ф48×3.5mm）扣件连接搭设，搭设高度：6.00 米，防护棚搭设面积：宽7.45 米×长 29.20 米。三、落地安全防护棚搭设设计（－）防护棚搭设要求1、本工程立杆采用4 根（立杆）钢管（Ф48×3.5mm）加抱箍（水平杆），扣件连接组合或钢管立柱， 柱边长 400×400mm，柱纵向间距为3米，柱横向间距（跨度）为7.45 米。立柱底部采用600×600×50 垫板，立柱间垫板 200mm处设置纵向扫地杆， 水平杆（抱箍）间距 1.8 米，防护棚上下二层。桁架上下弦杆及腹杆采用钢管（Ф48×3.5mm），扣件连接。腹杆与弦杆夹角为60 度，桁架高度为 0.60 米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设置。剪刀撑竖向连接到顶，剪刀撑一...
