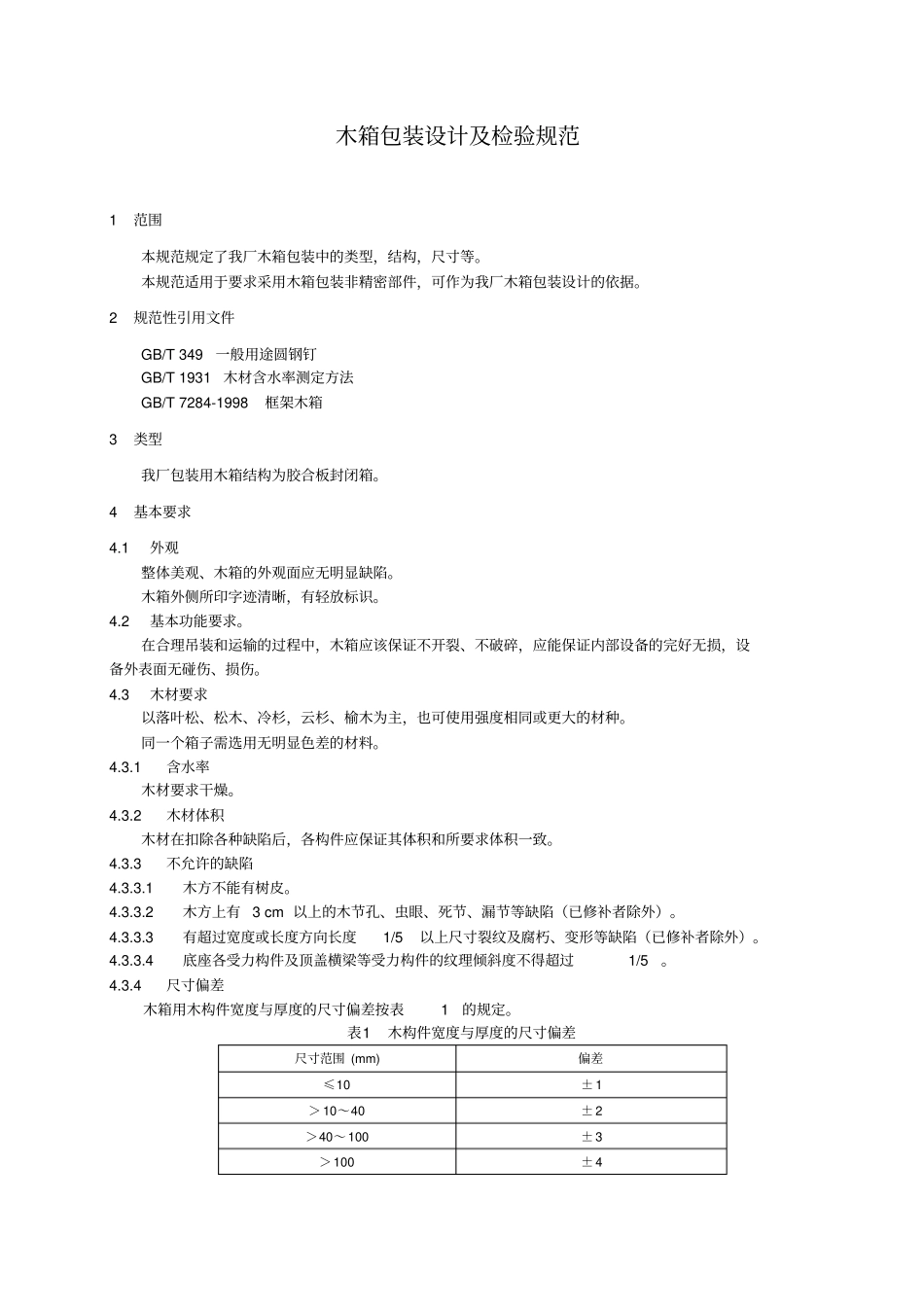

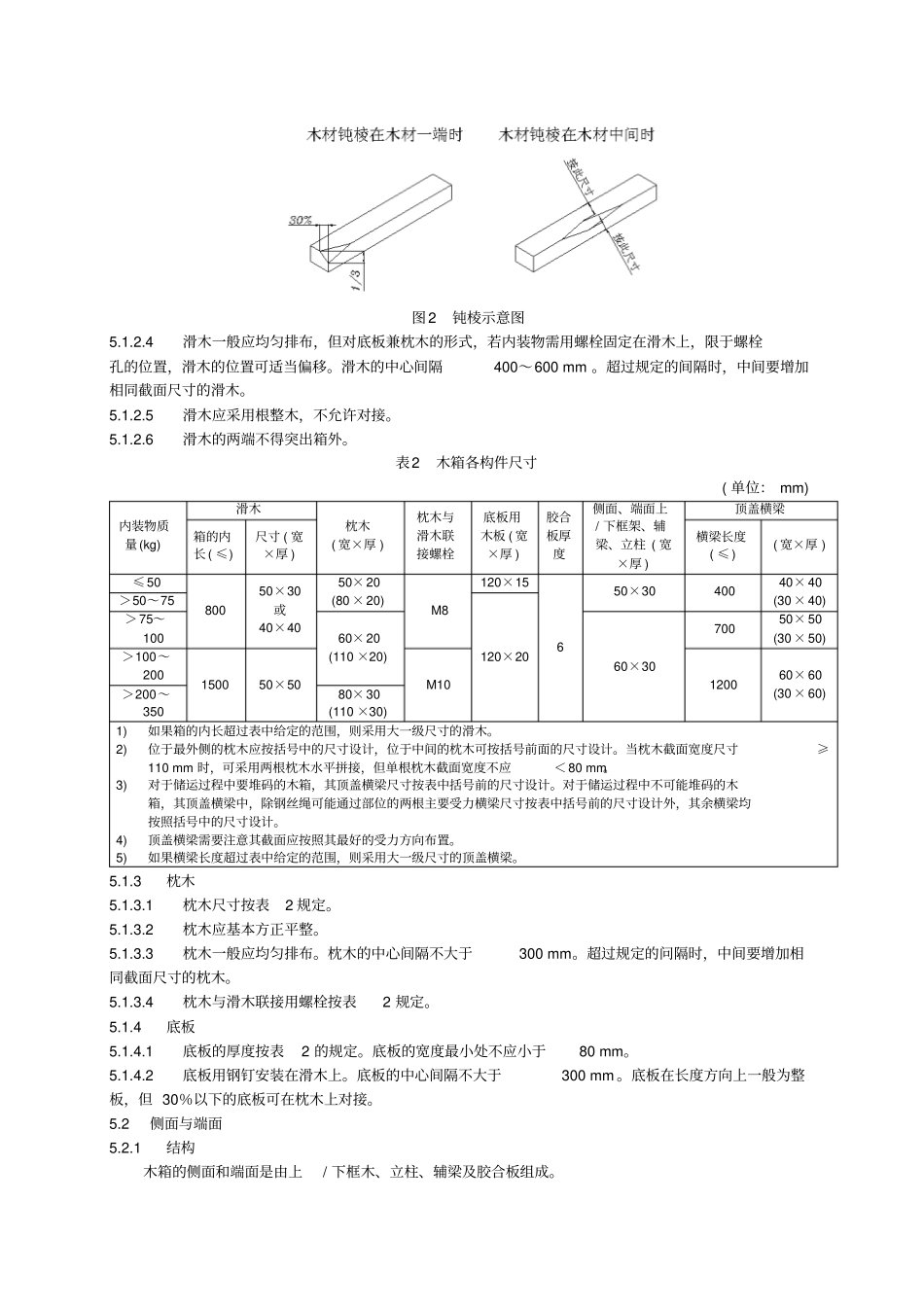

木箱包装设计及检验规范1 范围本规范规定了我厂木箱包装中的类型，结构，尺寸等。本规范适用于要求采用木箱包装非精密部件，可作为我厂木箱包装设计的依据。2 规范性引用文件GB/T 349 一般用途圆钢钉GB/T 1931 木材含水率测定方法GB/T 7284-1998 框架木箱3 类型我厂包装用木箱结构为胶合板封闭箱。4 基本要求4.1 外观整体美观、木箱的外观面应无明显缺陷。木箱外侧所印字迹清晰，有轻放标识。4.2 基本功能要求。在合理吊装和运输的过程中，木箱应该保证不开裂、不破碎，应能保证内部设备的完好无损，设备外表面无碰伤、损伤。4.3 木材要求以落叶松、松木、冷杉，云杉、榆木为主，也可使用强度相同或更大的材种。同一个箱子需选用无明显色差的材料。4.3.1 含水率木材要求干燥。4.3.2 木材体积木材在扣除各种缺陷后，各构件应保证其体积和所要求体积一致。4.3.3 不允许的缺陷4.3.3.1 木方不能有树皮。4.3.3.2 木方上有 3 cm 以上的木节孔、虫眼、死节、漏节等缺陷（已修补者除外）。4.3.3.3 有超过宽度或长度方向长度 1/5 以上尺寸裂纹及腐朽、变形等缺陷（已修补者除外）。4.3.3.4 底座各受力构件及顶盖横梁等受力构件的纹理倾斜度不得超过1/5 。4.3.4 尺寸偏差木箱用木构件宽度与厚度的尺寸偏差按表 1 的规定。表1 木构件宽度与厚度的尺寸偏差尺寸范围 (mm) 偏差≤10± 1＞ 10～40± 2 ＞40～ 100 ± 3＞ 100± 4 4.4 胶合板4.4.1 应选用质量比较好的胶合板。4.4.2 胶合板不应有明显影响外观的鼓泡、开胶起皮和翘曲等问题。4.5 框架木箱尺寸的表示方法框架木箱的尺寸用内尺寸或外尺寸表示，其中对内尺寸的规定如下：长：端面立柱内面之间的距离；宽：侧面立柱内面之间的距离；高：侧面上、下框木外缘之间的距离。4.6 间隙一般情况下，框架木箱长度和宽度内尺寸应分别保证与被包装产品最大长度和宽度尺寸单侧 50 ±8 mm 以上间隙，高度内尺寸应保证比被包装产品最大高度尺寸大 50 ±8 mm 。5 结构与尺寸5.1 底座5.1.1 结构底座由滑木、枕木、底板组成，如图1 所示。在对底座构件性能和外观的要求中，滑木要求最高，枕木其次，底板要求最低。图1 底座结构示意图（底板兼枕木）5.1.2 滑木5.1.2.1 滑木尺寸按表2 规定。5.1.2.2 滑木应在允许存在如下缺陷的前提下保证方正平整：钝棱最严重部分的缺角宽度不超过材宽的 30％，高度不超过材厚1/3 ，如图 3 所示；缺陷在中部时，扣除...
