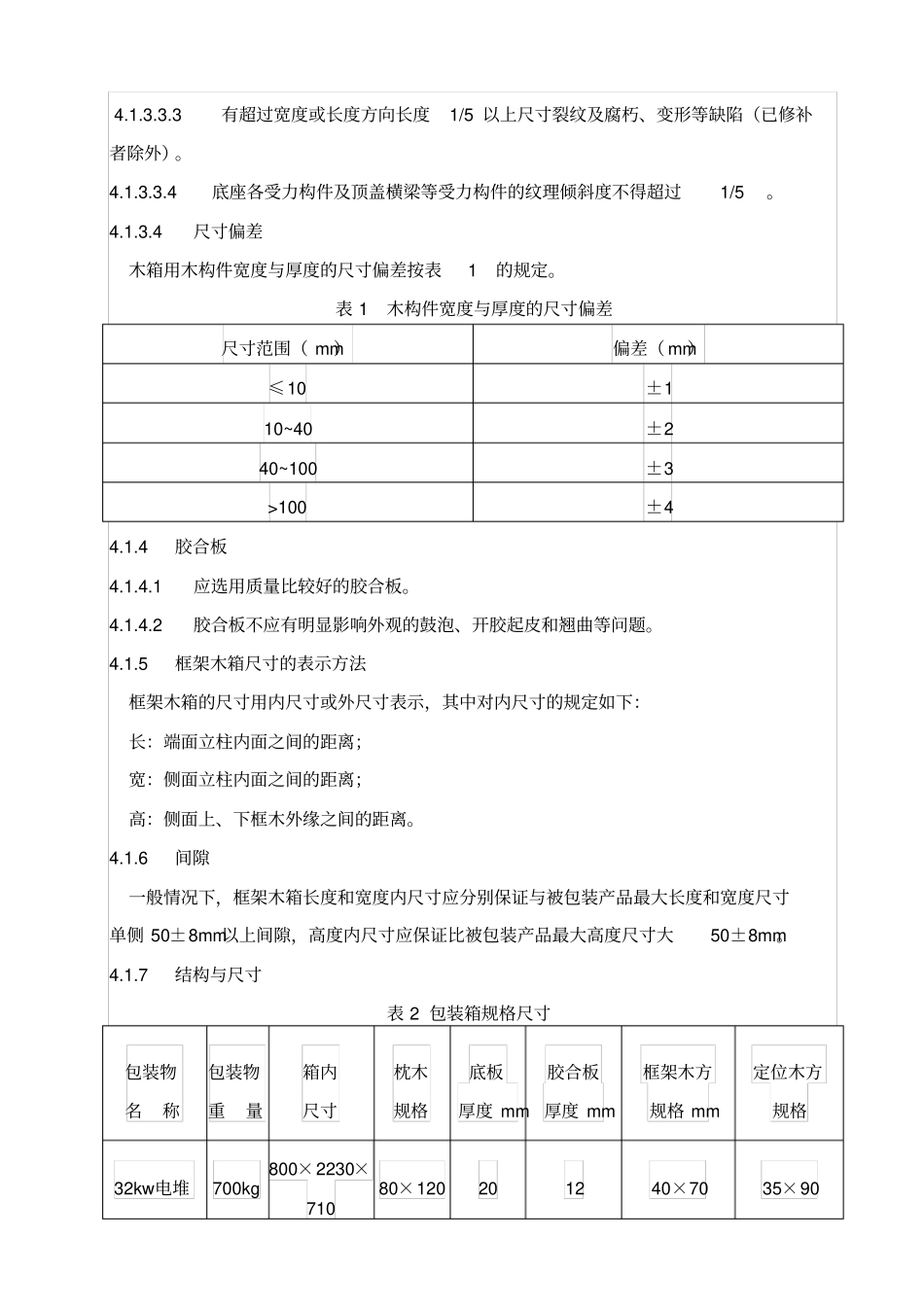

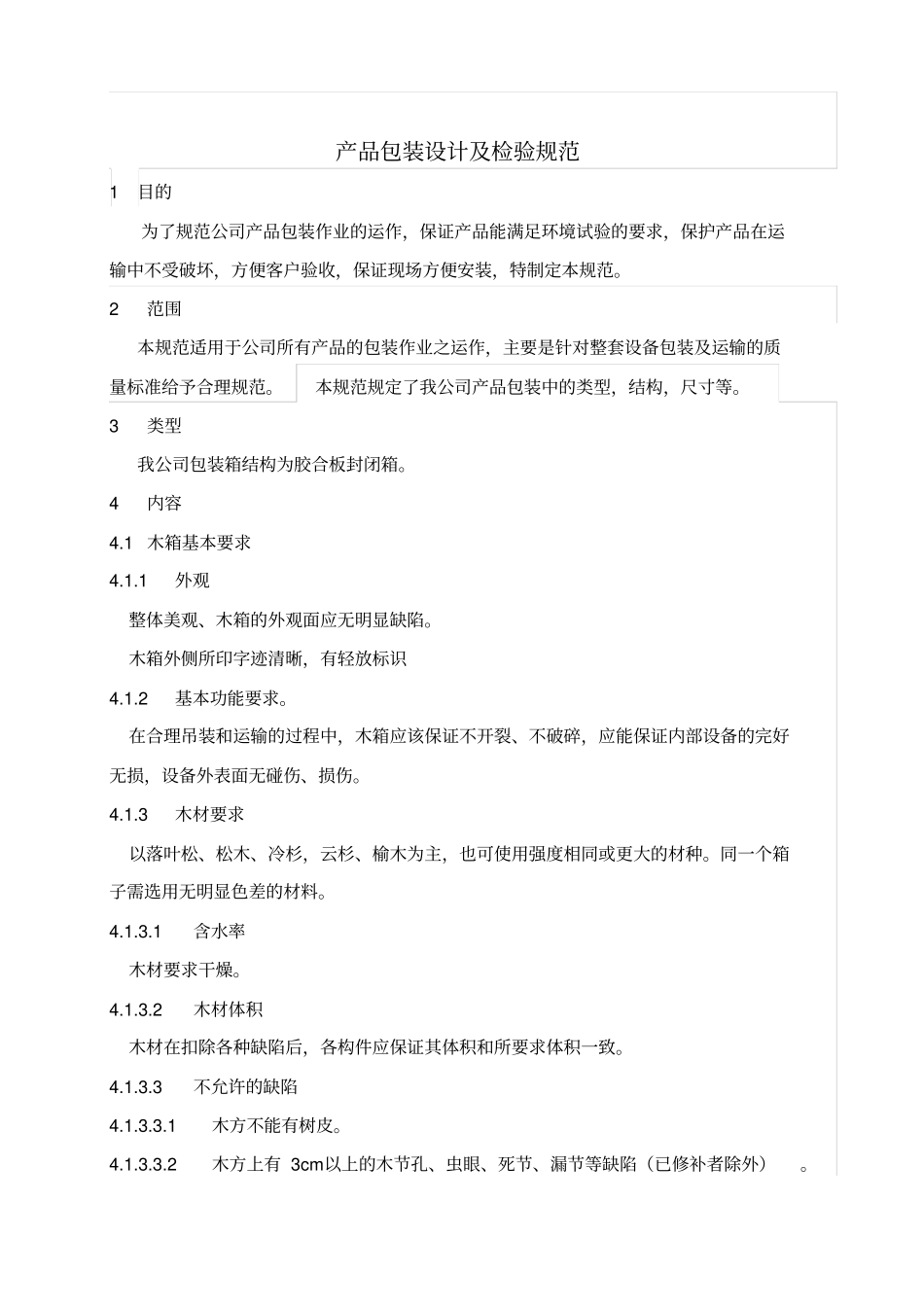

产品包装设计及检验规范1 目的为了规范公司产品包装作业的运作，保证产品能满足环境试验的要求，保护产品在运输中不受破坏，方便客户验收，保证现场方便安装，特制定本规范。2 范围本规范适用于公司所有产品的包装作业之运作，主要是针对整套设备包装及运输的质量标准给予合理规范。本规范规定了我公司产品包装中的类型，结构，尺寸等。3 类型我公司包装箱结构为胶合板封闭箱。4 内容4.1 木箱基本要求4.1.1 外观整体美观、木箱的外观面应无明显缺陷。木箱外侧所印字迹清晰，有轻放标识4.1.2 基本功能要求。在合理吊装和运输的过程中，木箱应该保证不开裂、不破碎，应能保证内部设备的完好无损，设备外表面无碰伤、损伤。4.1.3 木材要求以落叶松、松木、冷杉，云杉、榆木为主，也可使用强度相同或更大的材种。同一个箱子需选用无明显色差的材料。4.1.3.1 含水率木材要求干燥。4.1.3.2 木材体积木材在扣除各种缺陷后，各构件应保证其体积和所要求体积一致。4.1.3.3 不允许的缺陷4.1.3.3.1 木方不能有树皮。4.1.3.3.2 木方上有 3cm以上的木节孔、虫眼、死节、漏节等缺陷（已修补者除外）。 4.1.3.3.3 有超过宽度或长度方向长度1/5 以上尺寸裂纹及腐朽、变形等缺陷（已修补者除外）。4.1.3.3.4 底座各受力构件及顶盖横梁等受力构件的纹理倾斜度不得超过1/5 。4.1.3.4 尺寸偏差木箱用木构件宽度与厚度的尺寸偏差按表1 的规定。表 1 木构件宽度与厚度的尺寸偏差尺寸范围（ mm）偏差（ mm）≤10 ±1 10~40 ±2 40~100 ±3 >100 ±4 4.1.4 胶合板4.1.4.1 应选用质量比较好的胶合板。4.1.4.2 胶合板不应有明显影响外观的鼓泡、开胶起皮和翘曲等问题。4.1.5 框架木箱尺寸的表示方法框架木箱的尺寸用内尺寸或外尺寸表示，其中对内尺寸的规定如下：长：端面立柱内面之间的距离；宽：侧面立柱内面之间的距离；高：侧面上、下框木外缘之间的距离。4.1.6 间隙一般情况下，框架木箱长度和宽度内尺寸应分别保证与被包装产品最大长度和宽度尺寸单侧 50±8mm以上间隙，高度内尺寸应保证比被包装产品最大高度尺寸大50±8mm。4.1.7 结构与尺寸表 2 包装箱规格尺寸包装物名称包装物重量箱内尺寸枕木规格底板厚度 mm 胶合板厚度 mm 框架木方规格 mm 定位木方规格32kw电堆700kg 800×2230×710 80×120 20 12 40×70 35×90 6.25kw 电堆 155kg 850×850×450 50×80 20 12 25×70 35×90 5kw电堆140kg 68...
