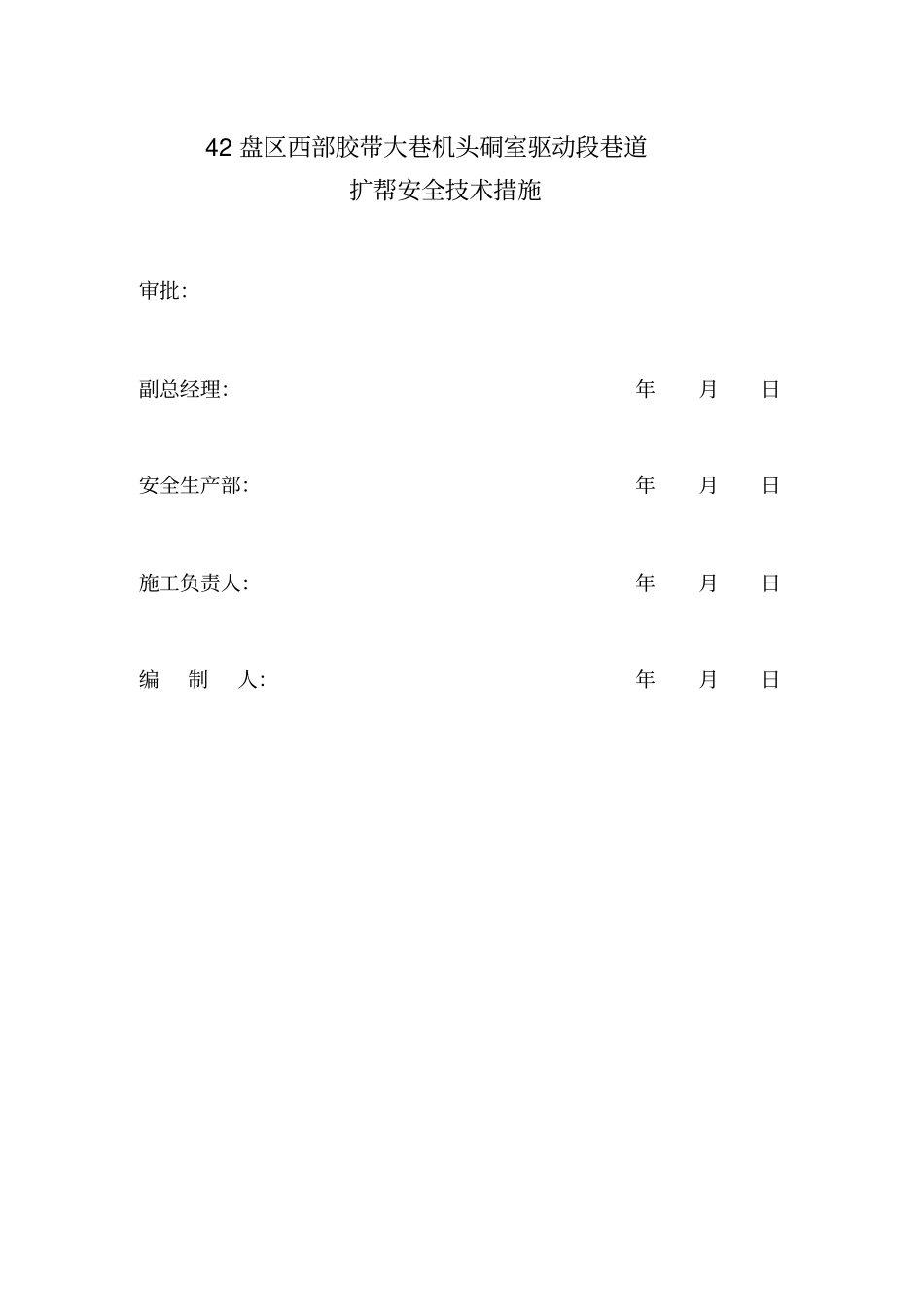

42 盘区西部胶带大巷机头硐室驱动段巷道扩帮安全技术措施审批:副总经理:年月日安全生产部:年月日施工负责人:年月日编制人:年月日42 盘区西部胶带大巷机头硐室驱动段巷道扩帮安全技术措施审批:总工程师:年月日安全监察部:年月日调度信息中心:年月日通风防尘部:年月日机电运输部:年月日生产技术部:年月日技术主管:年月日施工负责人:年月日编制人:年月日1、扩帮范围:42 盘区胶带大巷,工程量60m,采用钢带锚网索及喷砼支护。2、施工顺序:由十四联巷向三部机尾方向进行扩帮。3、施工前,用废旧皮带把施工区段的设施进行保护。4、每班施工完毕后,必须对巷道文明卫生及杂物、浮煤清理干净,设备必须码放整齐。四、技术要求:1、巷道扩帮厚度为1.5m 、高度 3.5m,扩帮炮眼每500 一个,确保巷道成型。(具体见炮眼布置图)42 盘区西部胶带大巷机头硐室驱动段巷道扩帮安全技术措施一、工程概括根据公司安排,由我队在42 盘区胶带大巷机头硐室驱动段进行扩帮,扩帮长度为60m、深度为1.5m、高度为3.5m、工程量约为315m3。为保证施工安全特编制本措施。二、施工准备:(1) )技术员及施工队长熟悉图纸和相关技术参数;(2) )所有参加施工人员必须学习贯彻《42 盘区胶带大巷机头硐室驱动段巷道扩帮安全技术措施》;(3) )由生产技术部给定扩帮区段,方可扩帮施工。(4) )安排机电人员接风、水、电等施工使用机械,并调试正常。(5) )支护材料、设备准备到位,待施工时使用。三、施工方案3、施工时,严格按照生产技术部给定的区段进行施工,扩帮顶部及底板要求达到平、直、齐。4、锚杆施工质量必须符合设计要求,锚杆锚固力不小于120,锚杆扭矩不小于300,锚索的预紧力不得小于300。5、锚杆外露螺母以外30— 50。6、锚杆间排距误差为± 50。7、铺网质量:帮网顺巷道施工方向与帮部平行铺设,相邻两块网之间要用12#铁丝联接并铺平张紧,连接点要均匀布置,联网间距 100。8、喷浆表面质量:表面基本平整密实,墙基无明显裸露,1 ㎡范围内凹凸不平不大于20。喷层厚度:不小于设计值的90% 。2、扩帮区段支护:顶部采用级左旋螺纹钢锚杆,规格Φ 20×2500 ,锚杆选用级左旋螺纹钢锚杆,每根锚杆使用2 个 Z2360 树脂锚固剂锚固;钢筋网采用Φ 6 的 Q235 钢筋,网格:长×宽 100×100,面积 1000×2000 ,搭接100,用12#铁丝 S 型联网,联网间100;锚索规格Φ21.8×8300,每根锚索使用3 个 Z2360 树脂...
