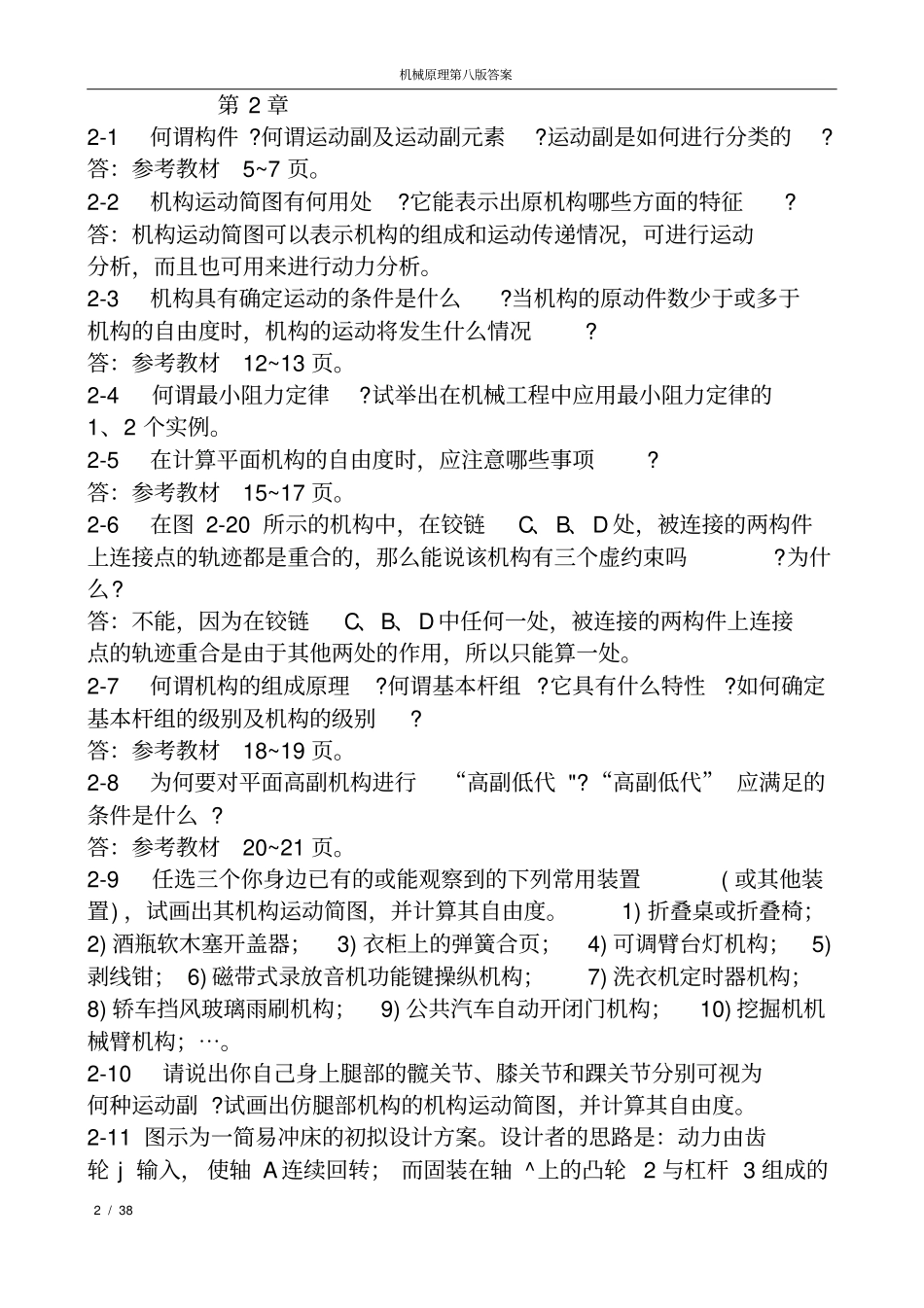

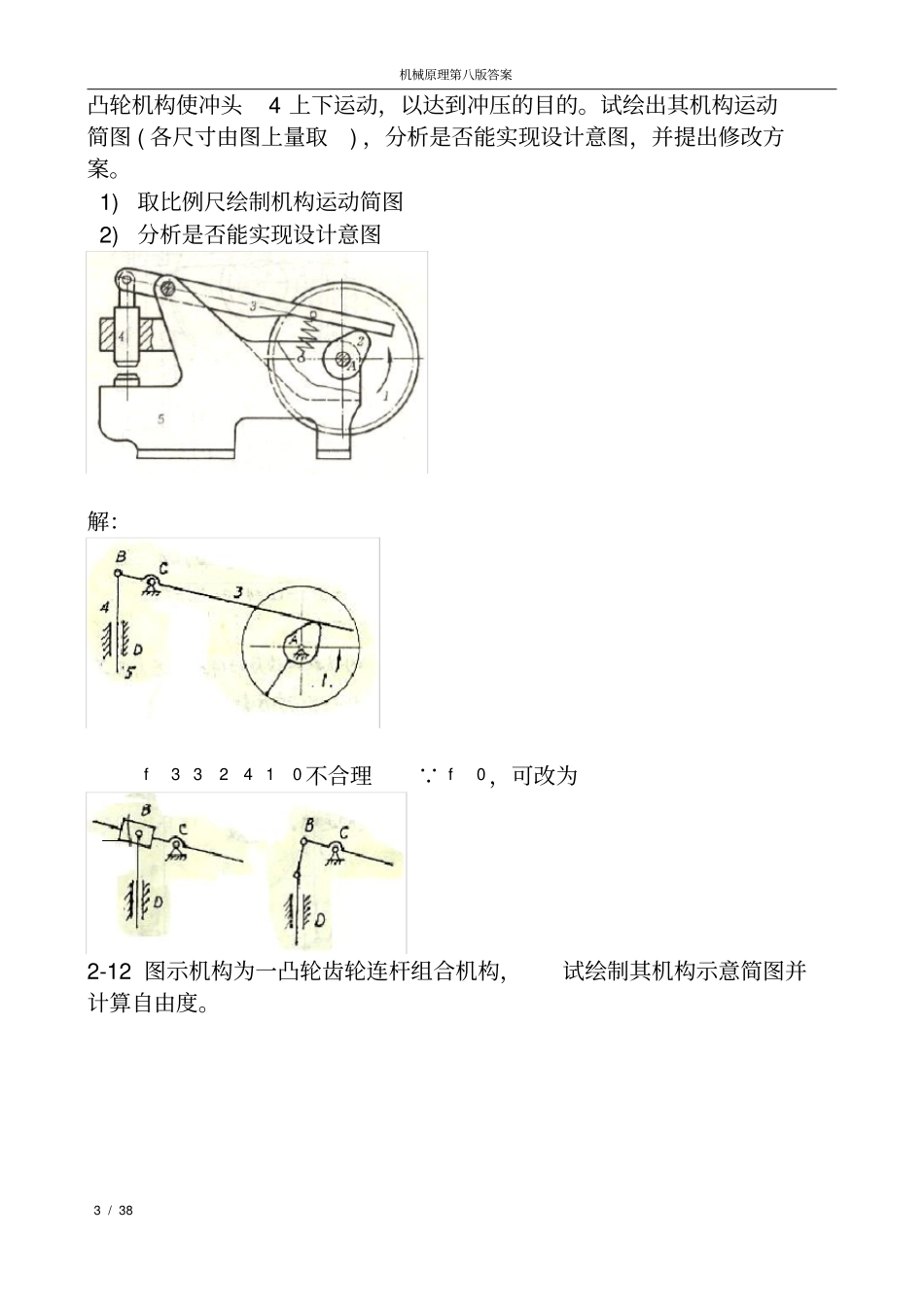

机械原理课后答案西北工业大学机械原理及机械零件教研室编第八版机械原理第八版答案2 / 38第 2 章2-1 何谓构件 ?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7 页。2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13 页。2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2 个实例。2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17 页。2-6 在图 2-20 所示的机构中，在铰链C、B、D 处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。2-7 何谓机构的组成原理?何谓基本杆组 ?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19 页。2-8 为何要对平面高副机构进行“高副低代 "?“高副低代” 应满足的条件是什么 ? 答：参考教材20~21 页。2-9 任选三个你身边已有的或能观察到的下列常用装置( 或其他装置) ，试画出其机构运动简图，并计算其自由度。1) 折叠桌或折叠椅；2) 酒瓶软木塞开盖器；3) 衣柜上的弹簧合页；4) 可调臂台灯机构；5)剥线钳； 6) 磁带式录放音机功能键操纵机构；7) 洗衣机定时器机构；8) 轿车挡风玻璃雨刷机构；9) 公共汽车自动开闭门机构；10) 挖掘机机械臂机构；⋯。2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副 ?试画出仿腿部机构的机构运动简图，并计算其自由度。2-11 图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮 j 输入， 使轴 A 连续回转； 而固装在轴 ^上的凸轮 2 与杠杆 3 组成的机械原理第八版答案3 / 38凸轮机构使冲头4 上下运动，以达到冲压的目的。试绘出其机构运动简图 ( 各尺寸由图上量取) ，分析是否能实现设计意图，并提出修改方案。 1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图解：3 324 10f不合理 0f，可改为2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。机械原理第八版答案4 / 3...
