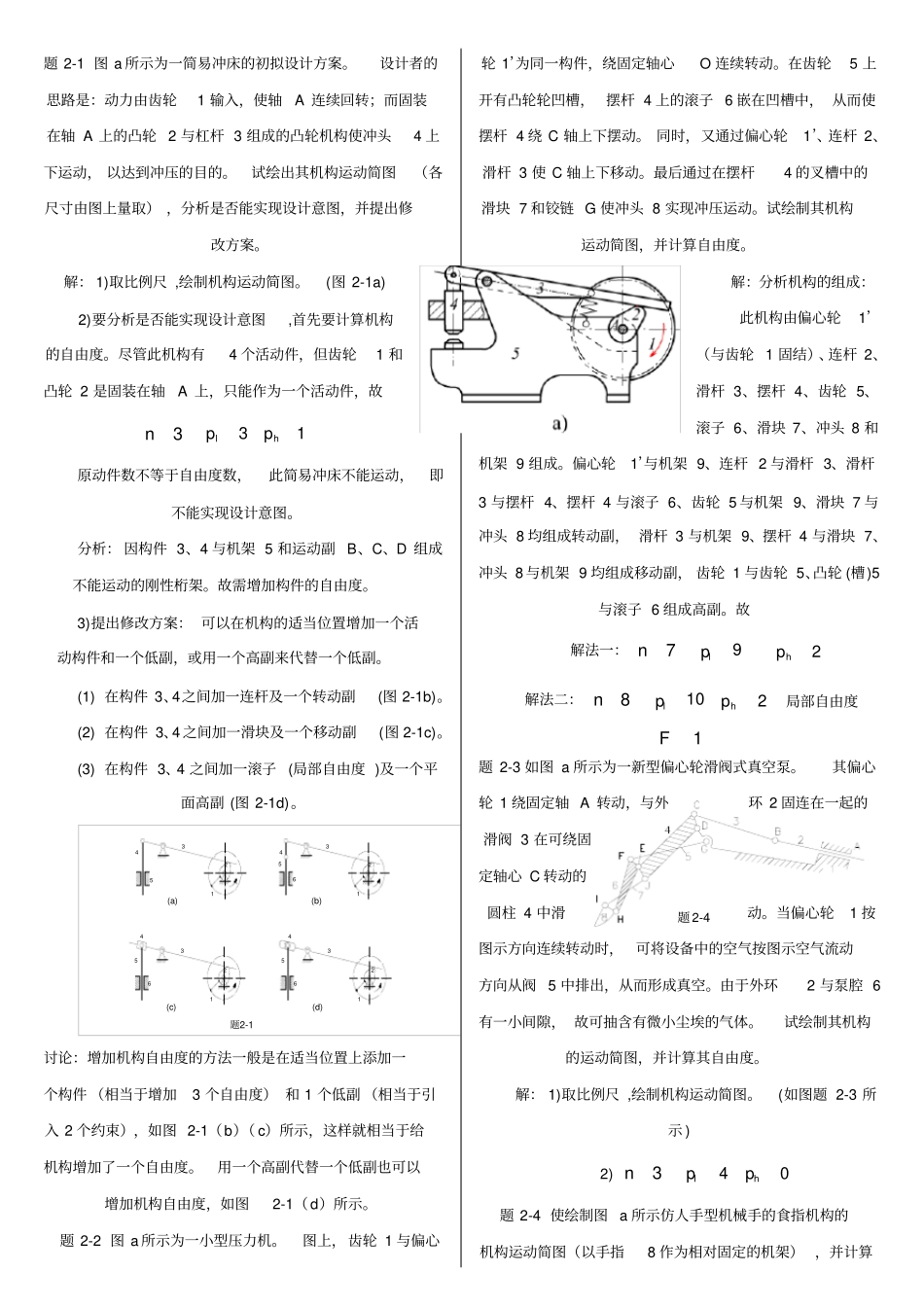

题 2-1 图 a 所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1 输入，使轴A 连续回转；而固装在轴 A 上的凸轮 2 与杠杆 3 组成的凸轮机构使冲头4 上下运动， 以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取） ，分析是否能实现设计意图，并提出修改方案。解： 1)取比例尺 ,绘制机构运动简图。(图 2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。尽管此机构有4 个活动件，但齿轮1 和凸轮 2 是固装在轴A 上，只能作为一个活动件，故3n3lp1hp原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。分析： 因构件 3、4 与机架 5 和运动副 B、C、D 组成不能运动的刚性桁架。故需增加构件的自由度。3)提出修改方案： 可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。(1) 在构件 3、4之间加一连杆及一个转动副(图 2-1b)。(2) 在构件 3、4 之间加一滑块及一个移动副(图 2-1c)。(3) 在构件 3、4 之间加一滚子 (局部自由度 )及一个平面高副 (图 2-1d)。11(c)题2-1(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件 （相当于增加3 个自由度） 和 1 个低副 （相当于引入 2 个约束），如图 2-1（b）（ c）所示，这样就相当于给机构增加了一个自由度。用一个高副代替一个低副也可以增加机构自由度，如图2-1（d）所示。题 2-2 图 a 所示为一小型压力机。图上，齿轮 1 与偏心轮 1’为同一构件，绕固定轴心O 连续转动。在齿轮5 上开有凸轮轮凹槽， 摆杆 4 上的滚子 6 嵌在凹槽中， 从而使摆杆 4 绕 C 轴上下摆动。 同时，又通过偏心轮1’、连杆 2、滑杆 3 使 C 轴上下移动。最后通过在摆杆4 的叉槽中的滑块 7 和铰链 G 使冲头 8 实现冲压运动。试绘制其机构运动简图，并计算自由度。解：分析机构的组成：此机构由偏心轮1’（与齿轮 1 固结）、连杆 2、滑杆 3、摆杆 4、齿轮 5、滚子 6、滑块 7、冲头 8 和机架 9 组成。偏心轮1’与机架 9、连杆 2 与滑杆 3、滑杆3 与摆杆 4、摆杆 4 与滚子 6、齿轮 5 与机架 9、滑块 7 与冲头 8 均组成转动副， 滑杆 3 与机架 9、摆杆 4 与滑块 7、冲头 8 与机架 9 均组成移动副， 齿轮 1 与齿轮 5、凸轮 (槽)5与滚子 6 组成高副。故解法一：7n9lp2hp解法二：8n10...
