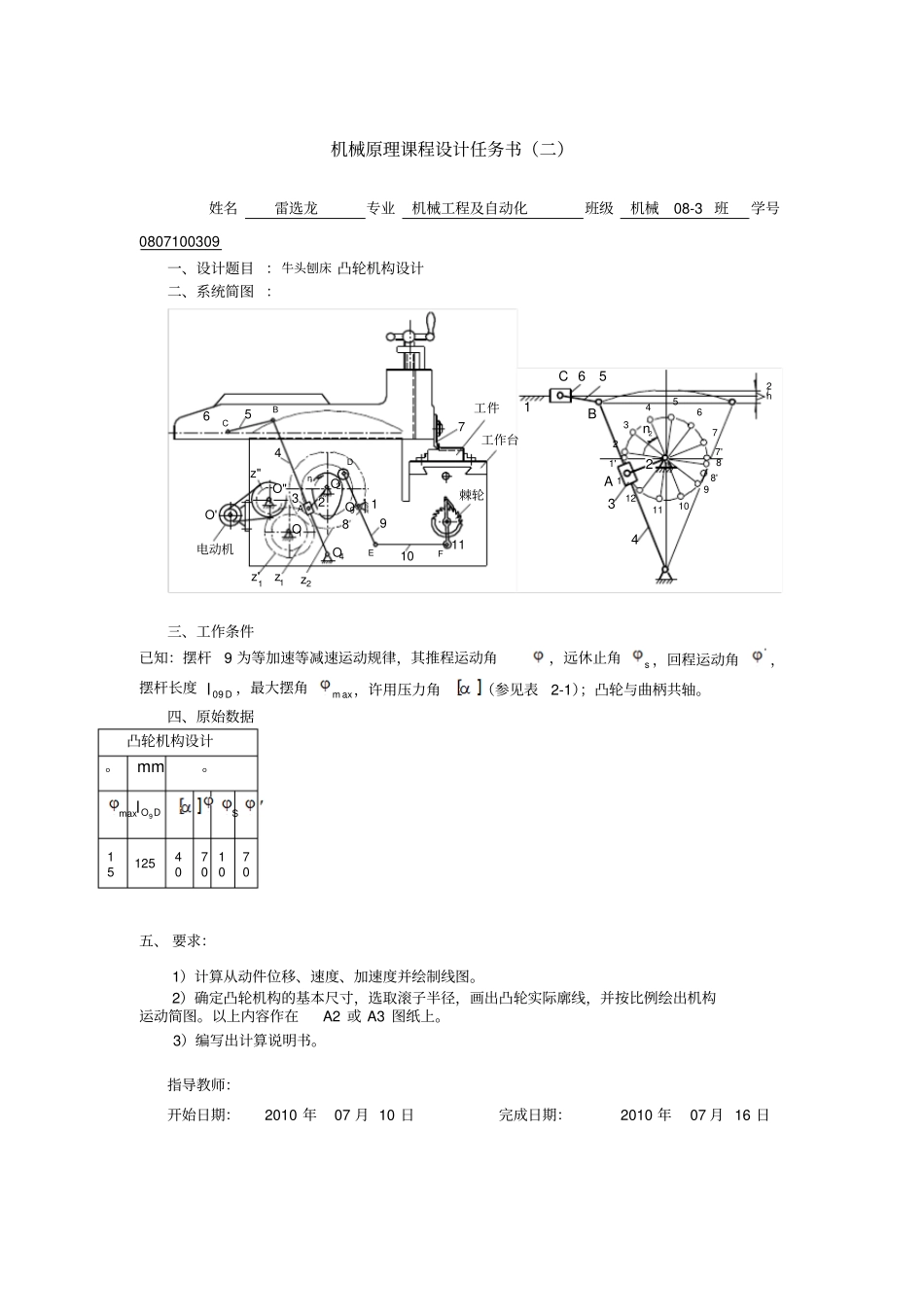

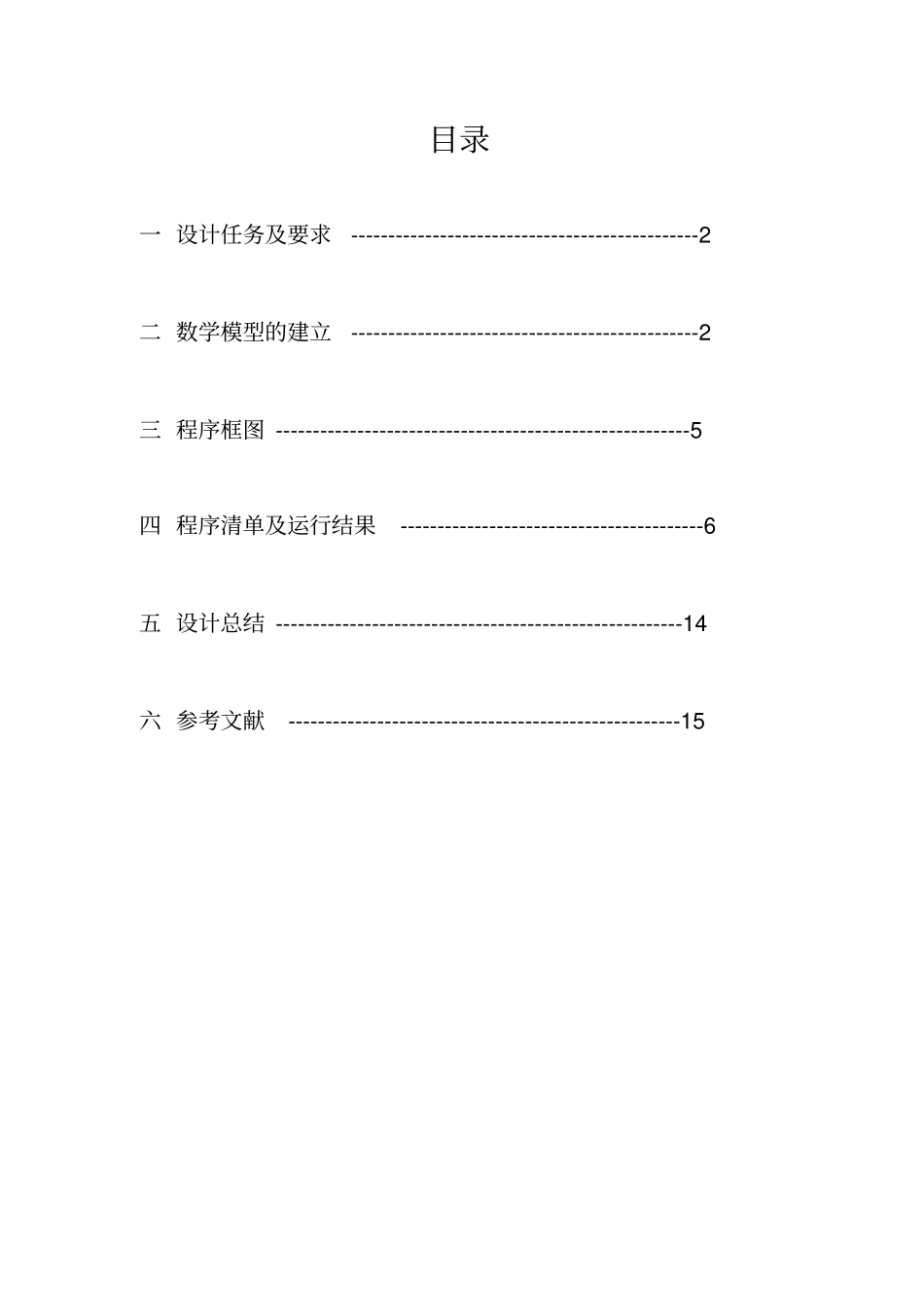

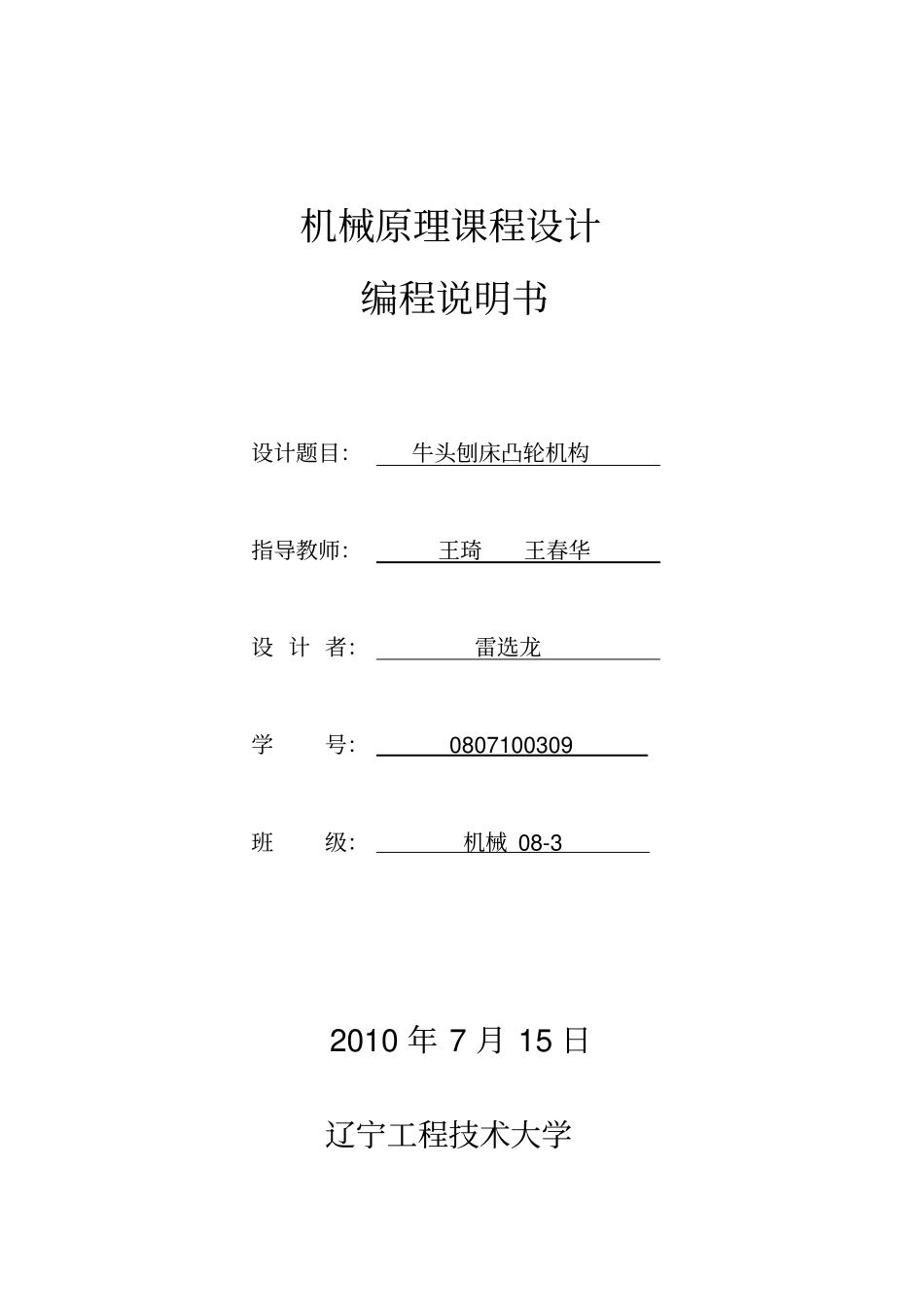

机械原理课程设计编程说明书设计题目：牛头刨床凸轮机构指导教师：王琦王春华设 计 者：雷选龙学号：0807100309 班级：机械 08-3 2010 年 7 月 15 日辽宁工程技术大学机械原理课程设计任务书（二）姓名雷选龙专业机械工程及自动化班级机械08-3 班学号0807100309 一、设计题目 ：牛头刨床 凸轮机构设计二、系统简图 ：棘轮工作台电动机ABCDFEOO45671138O'O"O214O91910工件z'z"z1z212n234567891011128'1'127'CBA123456h/2n2三、工作条件已知：摆杆9 为等加速等减速运动规律，其推程运动角，远休止角s ，回程运动角' ，摆杆长度Dl 09，最大摆角m ax，许用压力角（参见表2-1）；凸轮与曲柄共轴。四、原始数据凸轮机构设计°mm°max9O DlS15 125 40 70 10 70 五、 要求：1）计算从动件位移、速度、加速度并绘制线图。2）确定凸轮机构的基本尺寸，选取滚子半径，画出凸轮实际廓线，并按比例绘出机构运动简图。以上内容作在A2 或 A3 图纸上。3）编写出计算说明书。指导教师：开始日期：2010 年07 月 10 日完成日期：2010 年07 月 16 日目录一 设计任务及要求-----------------------------------------------2 二 数学模型的建立-----------------------------------------------2 三 程序框图 --------------------------------------------------------5 四 程序清单及运行结果-----------------------------------------6 五 设计总结 -------------------------------------------------------14 六 参考文献-----------------------------------------------------15 一 设计任务与要求已知摆杆 9 为等加速等减速运动规律，其推程运动角φ=70 ，远休止角φs=10 ，回程运动角φ ?=70 ，摆杆长度 l09D=125, 最大摆角φ max =15，许用压力角 [α]=40 ，凸轮与曲线共轴。（1）要求：计算从动件位移、速度、加速度并绘制线图（用方格纸绘制），也可做动态显示。（2）确定凸轮的基本尺寸，选取滚子半径，画出凸轮的实际廓线，并按比例绘出机构运动简图。（3）编写计算说明书。二 机构的数学模型1推程等加速区当2/0时角位移22max/21m角速度2max/4角加速度2m a x/42 推程等减速区当2/时角位移22maxmax/)(21m角速度2m a x/)(4角加速度2m a x/43远休止区当s 时角位移m a x1m角速度0角加速度04回程等加速区当2/ss时角位移22maxmax/)(21sm角速度2max/)(4s角加速度2m a x/45回程...
