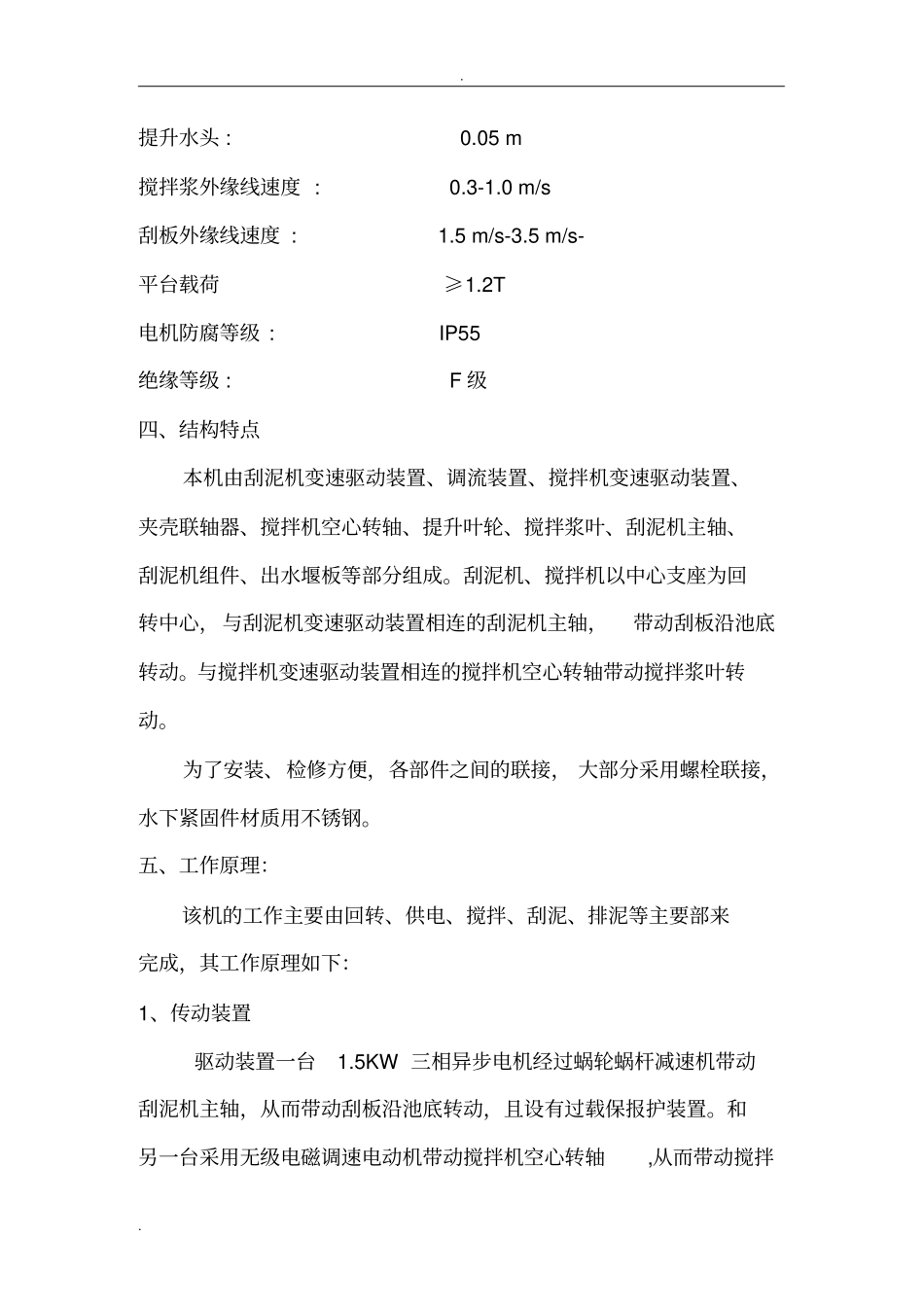

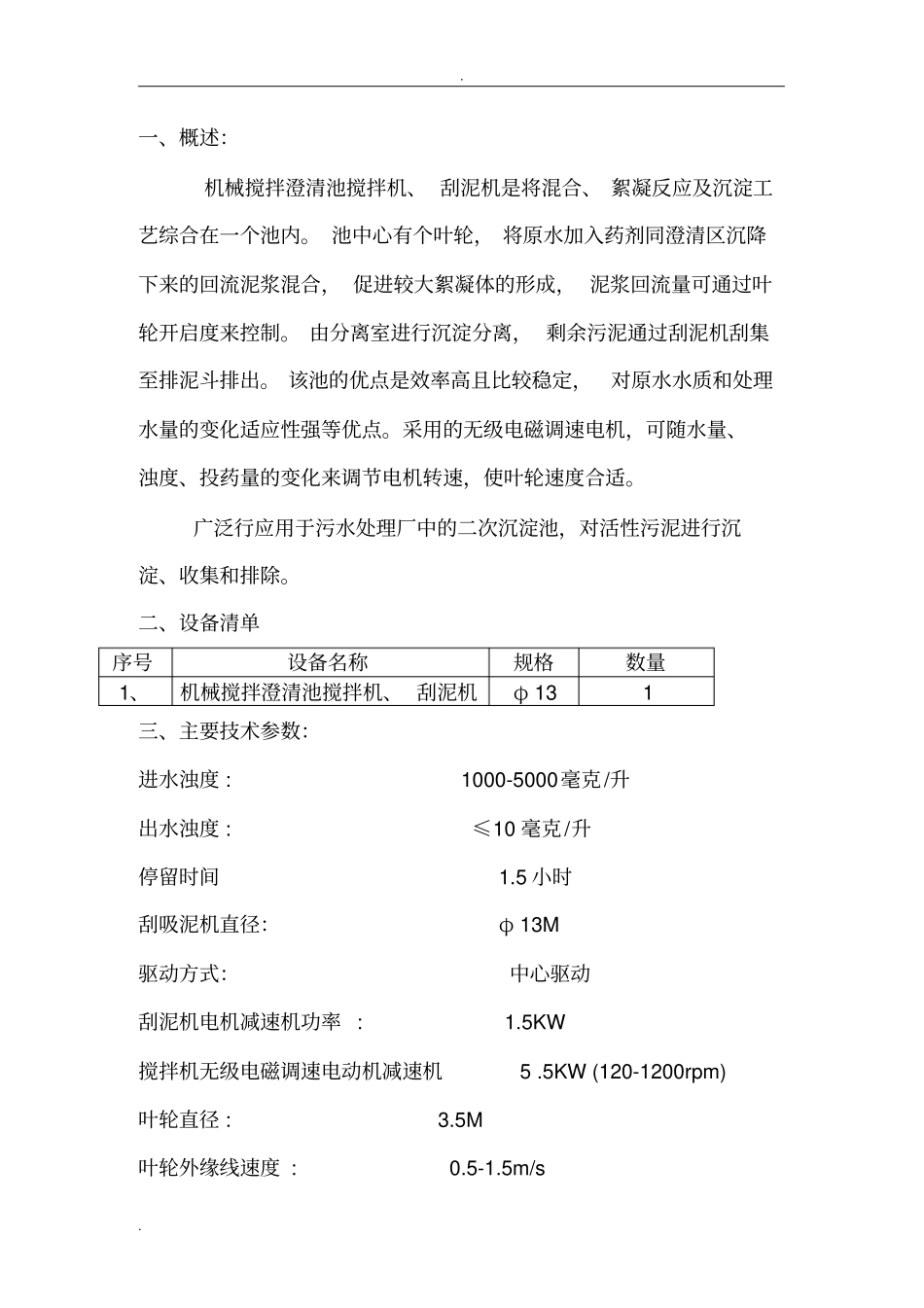

. . 一、概述：机械搅拌澄清池搅拌机、 刮泥机是将混合、 絮凝反应及沉淀工艺综合在一个池内。 池中心有个叶轮， 将原水加入药剂同澄清区沉降下来的回流泥浆混合， 促进较大絮凝体的形成， 泥浆回流量可通过叶轮开启度来控制。 由分离室进行沉淀分离， 剩余污泥通过刮泥机刮集至排泥斗排出。 该池的优点是效率高且比较稳定，对原水水质和处理水量的变化适应性强等优点。采用的无级电磁调速电机，可随水量、浊度、投药量的变化来调节电机转速，使叶轮速度合适。广泛行应用于污水处理厂中的二次沉淀池，对活性污泥进行沉淀、收集和排除。二、设备清单序号设备名称规格数量1、机械搅拌澄清池搅拌机、 刮泥机φ 13 1 三、主要技术参数：进水浊度 : 1000-5000毫克/升出水浊度 : ≤10 毫克/升停留时间1.5 小时刮吸泥机直径：φ 13M 驱动方式：中心驱动刮泥机电机减速机功率 : 1.5KW 搅拌机无级电磁调速电动机减速机5 .5KW (120-1200rpm) 叶轮直径 : 3.5M 叶轮外缘线速度 : 0.5-1.5m/s . . 提升水头 : 0.05 m 搅拌浆外缘线速度 : 0.3-1.0 m/s 刮板外缘线速度 : 1.5 m/s-3.5 m/s- 平台载荷≥1.2T 电机防腐等级 : IP55 绝缘等级 : F 级四、结构特点本机由刮泥机变速驱动装置、调流装置、搅拌机变速驱动装置、夹壳联轴器、搅拌机空心转轴、提升叶轮、搅拌浆叶、刮泥机主轴、刮泥机组件、出水堰板等部分组成。刮泥机、搅拌机以中心支座为回转中心，与刮泥机变速驱动装置相连的刮泥机主轴，带动刮板沿池底转动。与搅拌机变速驱动装置相连的搅拌机空心转轴带动搅拌浆叶转动。为了安装、检修方便，各部件之间的联接， 大部分采用螺栓联接，水下紧固件材质用不锈钢。五、工作原理：该机的工作主要由回转、供电、搅拌、刮泥、排泥等主要部来完成，其工作原理如下：1、传动装置驱动装置一台1.5KW 三相异步电机经过蜗轮蜗杆减速机带动刮泥机主轴，从而带动刮板沿池底转动，且设有过载保报护装置。和另一台采用无级电磁调速电动机带动搅拌机空心转轴,从而带动搅拌. . 浆叶转动。2、澄清池搅拌机、刮泥机的供电本机的电源采用三相交流电源，电压380V，由池外控制室过来电源电缆全部由池底经埋电管进入中心筒电缆护槽中接入电机。3、澄清池搅拌机、刮泥机吸泥、排泥装置池底污泥由刮板刮集至污泥斗靠静水压力,并以时间继电器控制，排泥阀将污泥排出 ,电磁排泥阀控制箱内设有二条控制路线，最大排泥历时 ...
