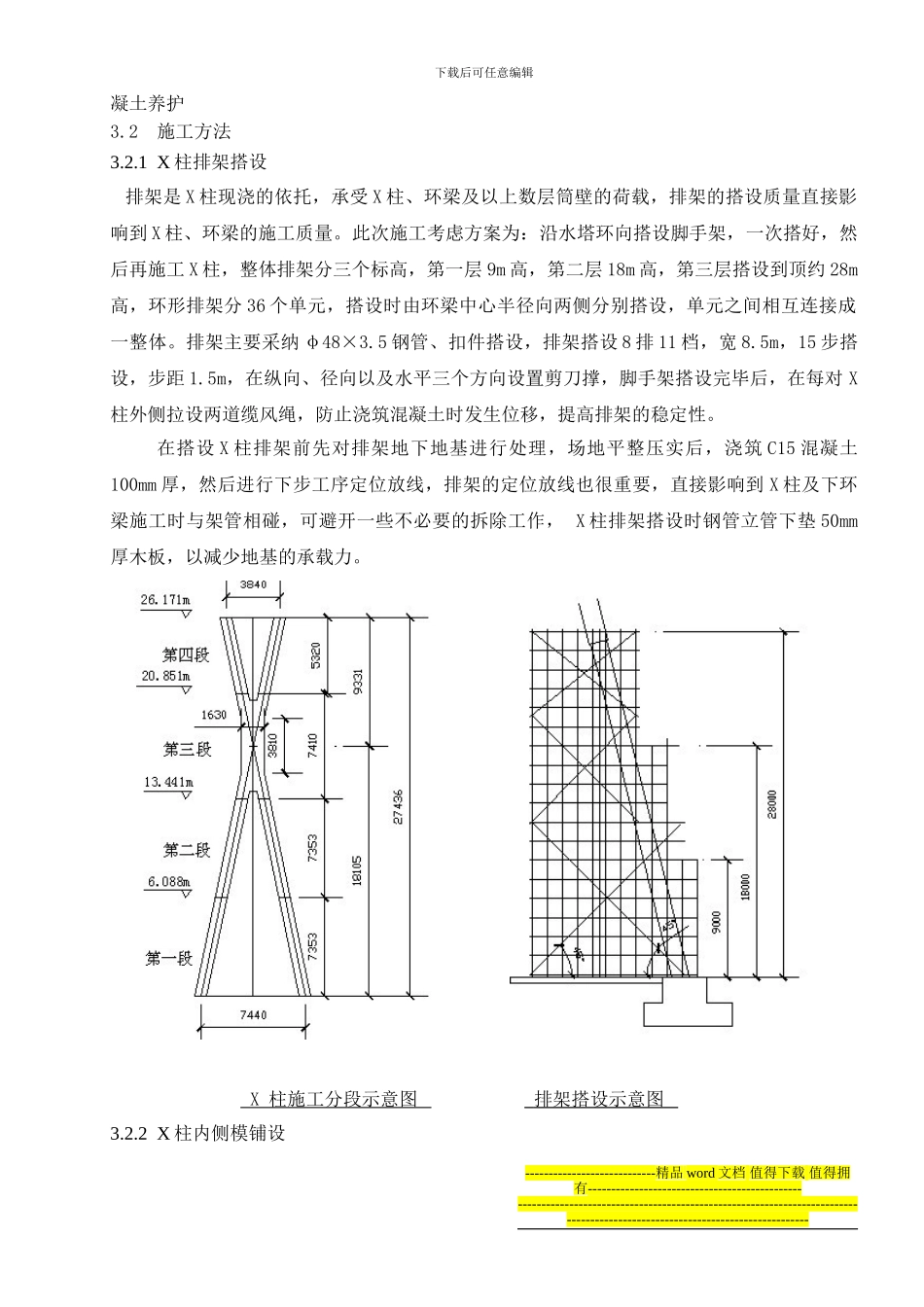

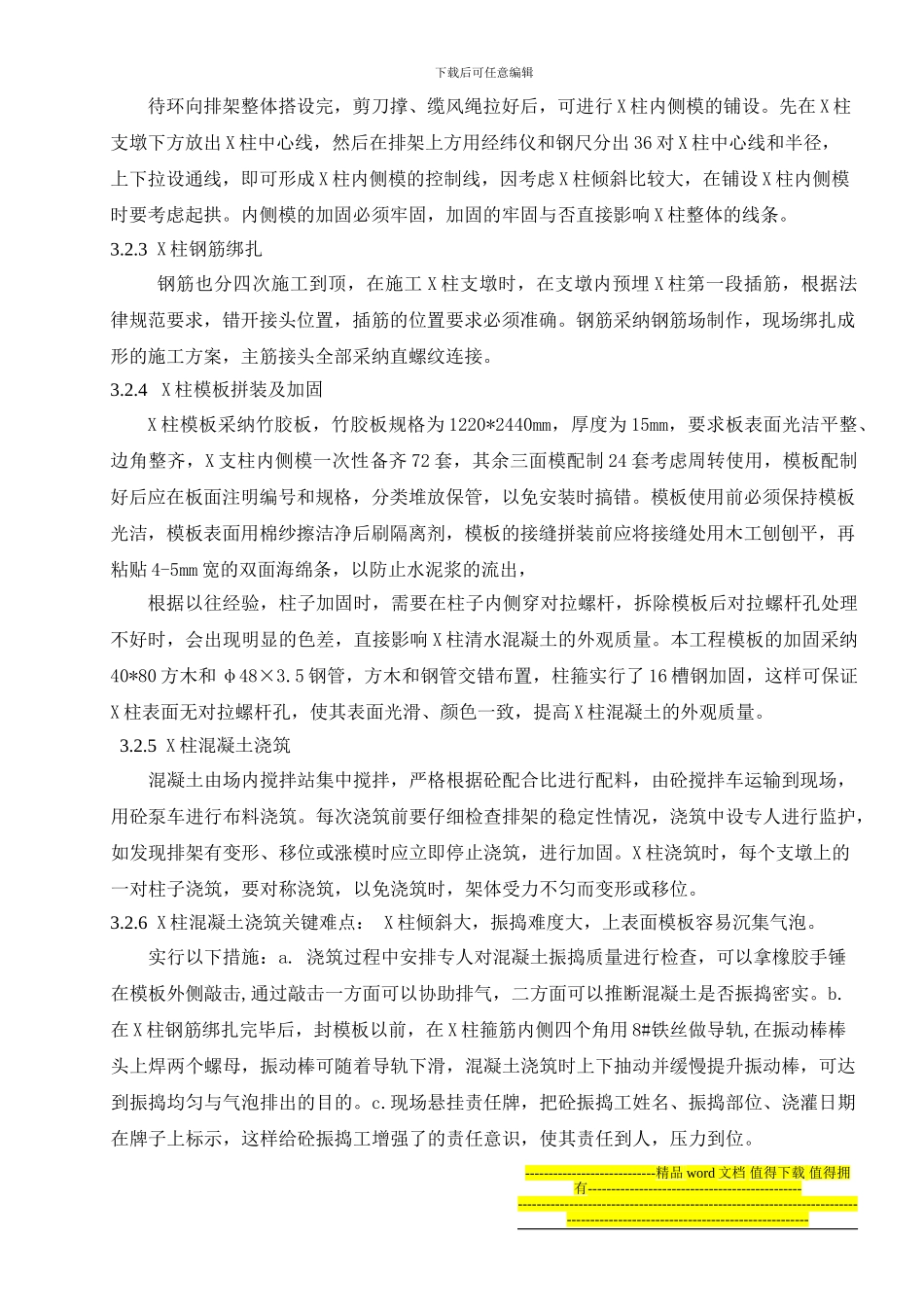

下载后可任意编辑新疆阿拉尔电厂间冷塔 X 柱施工技术冯战伟 尹永亮（山东电力建设第一工程公司，济南市工业北路 250131）【摘要】海勒式间接空冷系统设计技术成熟可靠，运行业绩较好，在我国应用越来越广泛，间冷塔是海勒式间接空冷系统重要组成部分之一，本文对新疆阿拉尔电厂间冷塔 X 柱施工方案进行了介绍,施工完的 X 柱外表工艺质量达到了清水混凝土标准，为其他类似工程施工提供借鉴。【关键词】 间冷塔 X 柱 施工技术1 引 言新疆建设兵团农一师阿拉尔电厂 2×350MW 机组工程设计 2 座间接空冷塔，本塔总高度为138m，环梁底标高为 26.17m，半径为 43.958m，喉部标高为 104.88m 半径为 32.35m，筒壁最大壁厚为 1250mm，最小壁厚为 200mm，其中筒壁支撑系统为 X 型支柱，每座塔设计为 36 对 X柱，X 柱断面尺寸为 800mm×1150mm，X 柱交叉点标高为 17.151m，X 支柱斜长为 27.436m，X柱夹角为 75.158°。该间冷塔 X 柱混凝土总量为 1875m3，钢筋共计 678t。本工程有以下特点：a)X 柱柱体断面大, 柱内钢筋密,径向及环向均倾斜, 模板及钢筋安装难度较大。b) X 柱倾斜较大，且垂直高度高（达到 26.171m）, 浇筑砼时对排架产生水平推力和垂直压力，为防止发生位移，排架稳定要求非常高，必须保证安全可靠。c) X 柱内钢筋在 X 柱中间交叉处过密,导致混凝土浇筑时振捣难度大。2 总体施工方案的确定X 柱外表要达到清水混凝土工艺标准，混凝土要求内实外光、颜色一致，绝对不能有蜂窝麻面，这给施工提出了更高的要求。X 柱斜长为 27.436m，径向及环向均倾斜，且在三分之二处存在交叉点，钢筋较密，混凝土浇筑肯定不能一次成型，根据 X 柱的图示尺寸，考虑混凝土分四段浇筑成型，X 柱交叉点以下分两段、X 柱交叉点为一段，交叉点以上为一段。沿水塔环向搭设脚手架时要求一次搭好，然后再施工 X 柱。脚手架搭设完毕后，在每对 X 柱外侧拉设两道缆风绳，防止浇筑混凝土时发生位移，提高排架的稳定性。3 施工工序及施工方法3.1 施工工序排架搭设→X 支柱内侧模铺设→分段施工钢筋、模板→分段浇筑混凝土→模板拆除→混----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑...
