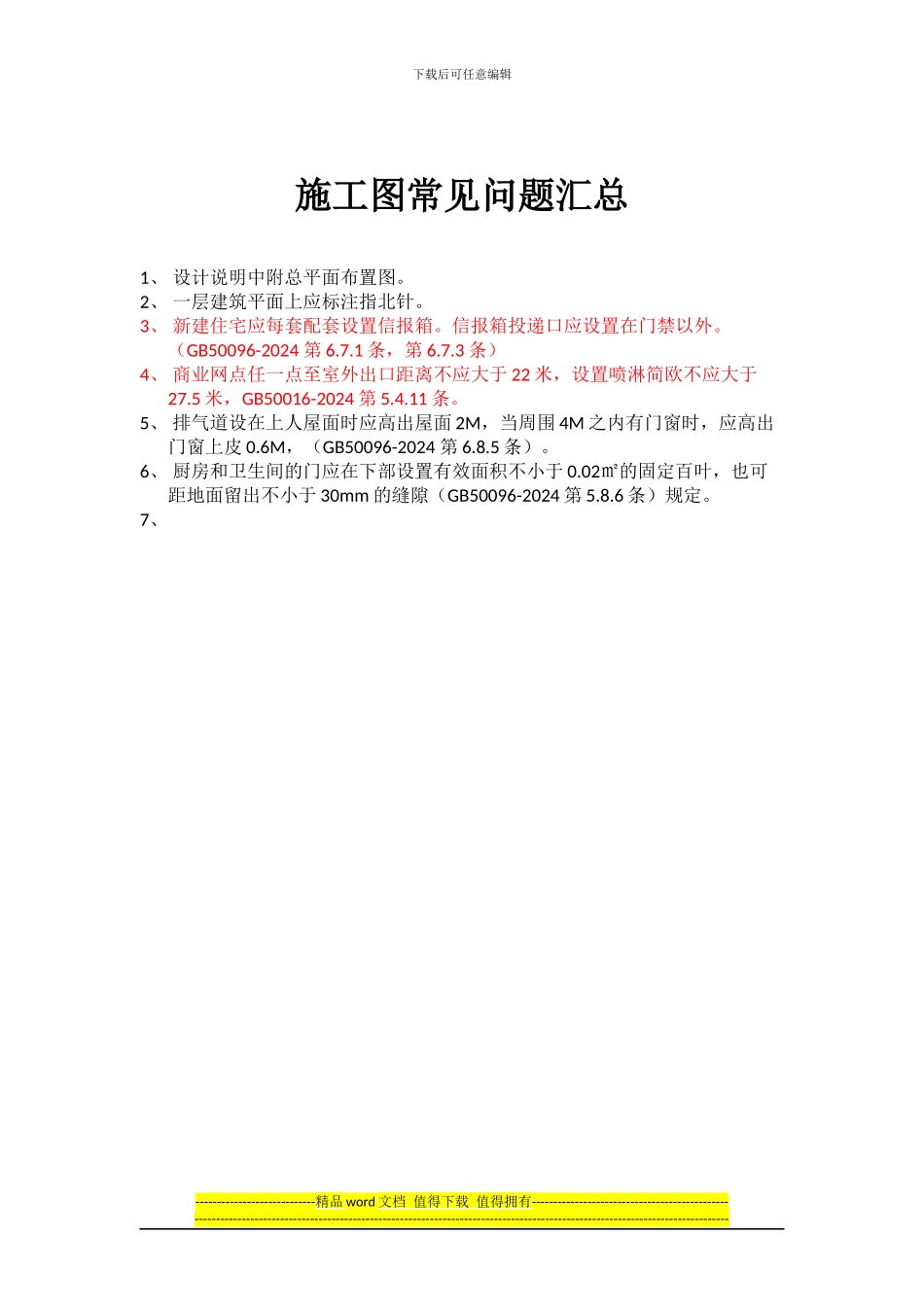

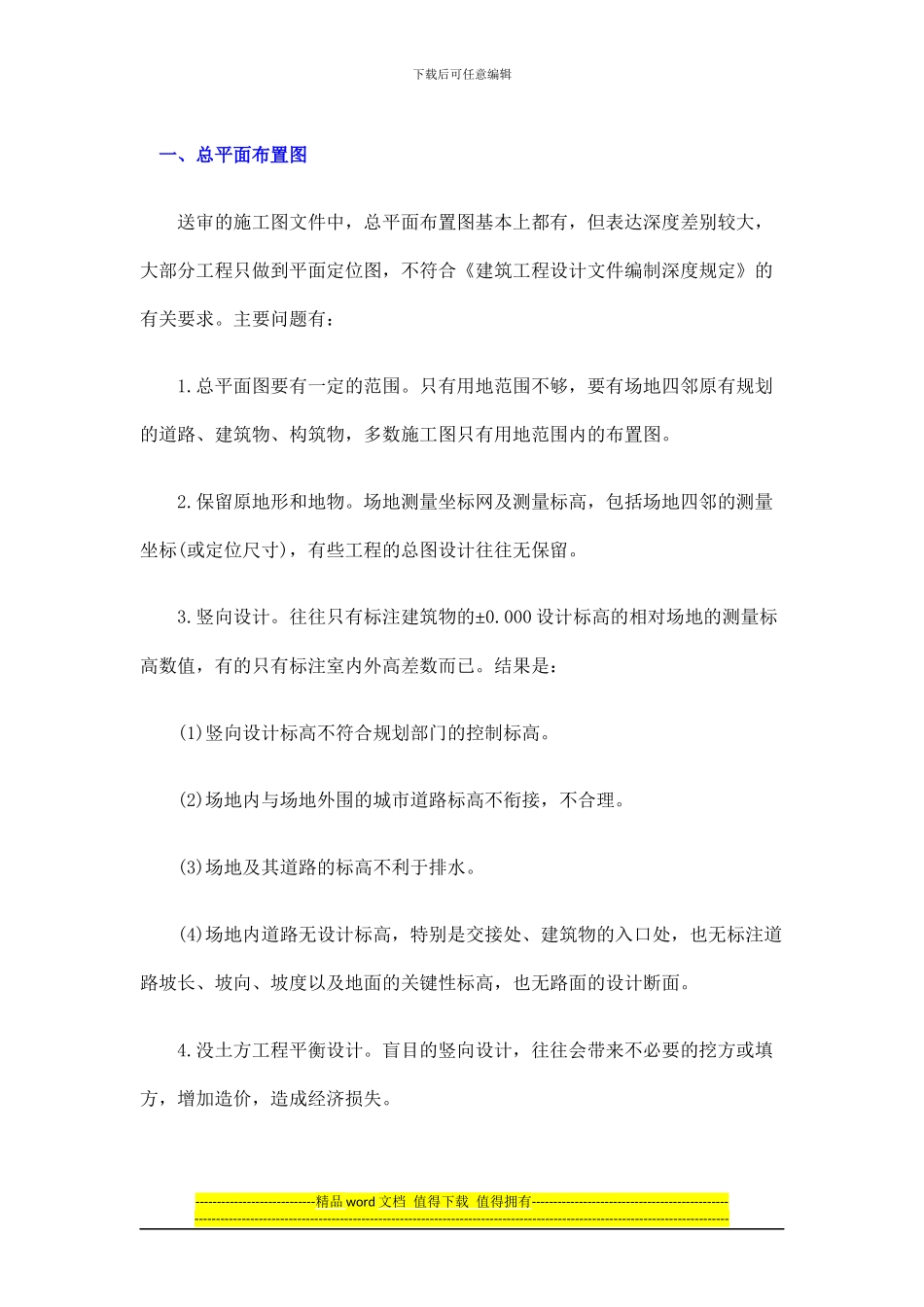

下载后可任意编辑施工图常见问题汇总1、 设计说明中附总平面布置图。2、 一层建筑平面上应标注指北针。3、 新建住宅应每套配套设置信报箱。信报箱投递口应设置在门禁以外。（GB50096-2024 第 6.7.1 条，第 6.7.3 条）4、 商业网点任一点至室外出口距离不应大于 22 米，设置喷淋简欧不应大于27.5 米，GB50016-2024 第 5.4.11 条。5、 排气道设在上人屋面时应高出屋面 2M，当周围 4M 之内有门窗时，应高出门窗上皮 0.6M，（GB50096-2024 第 6.8.5 条）。6、 厨房和卫生间的门应在下部设置有效面积不小于 0.02㎡的固定百叶，也可距地面留出不小于 30mm 的缝隙（GB50096-2024 第 5.8.6 条）规定。7、----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000 设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 5.总图设计没有必要的详图设计。比...
