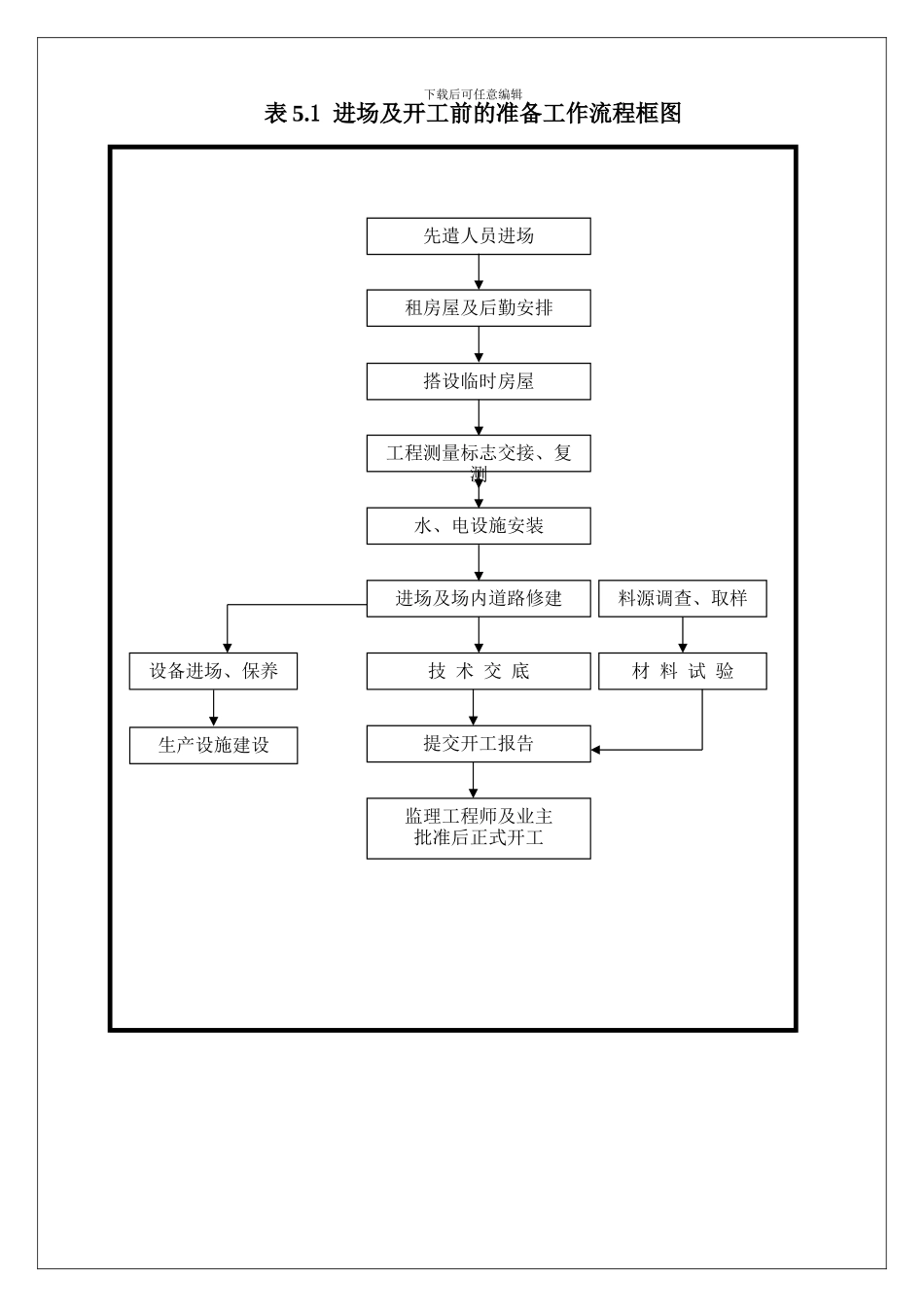

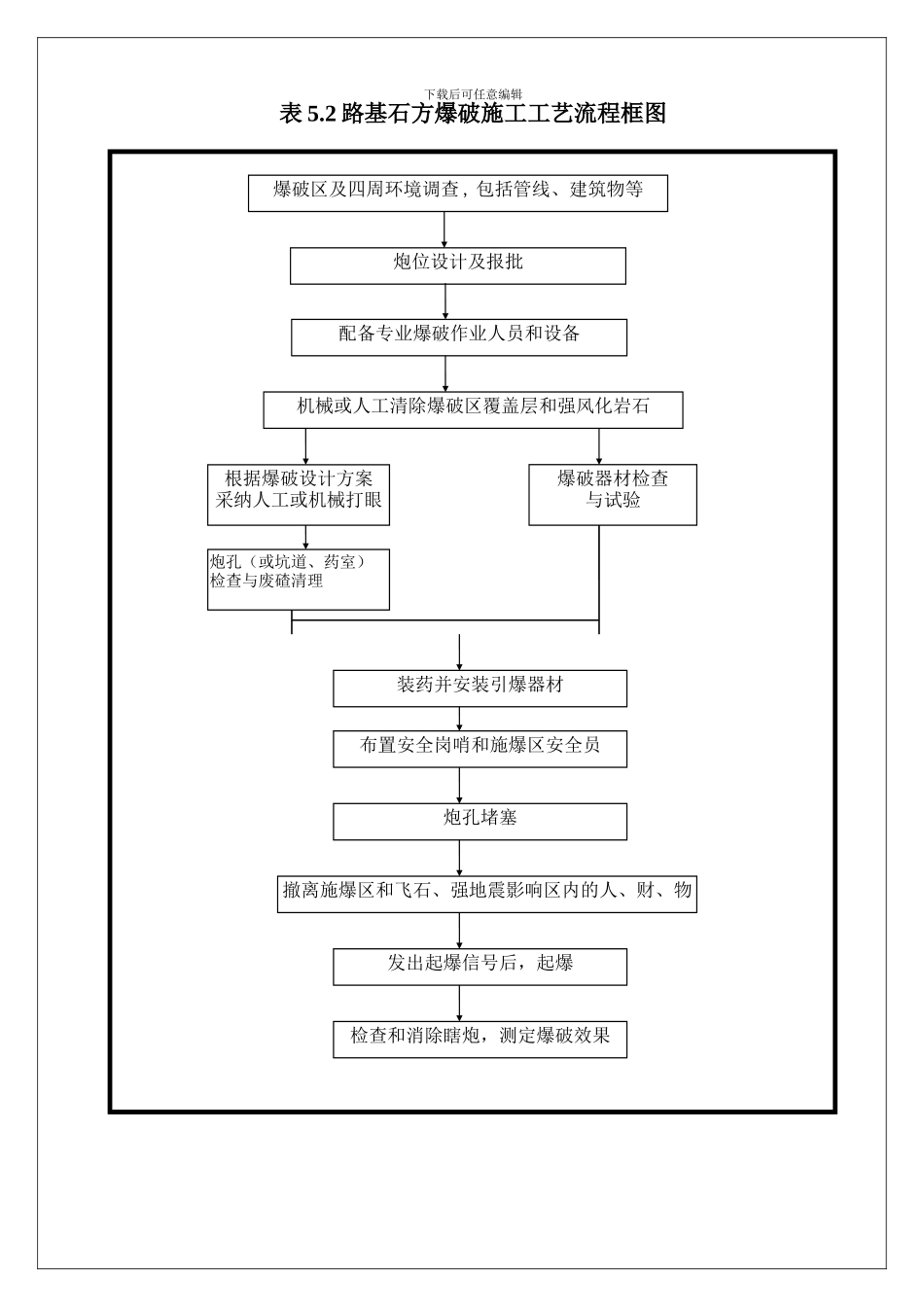

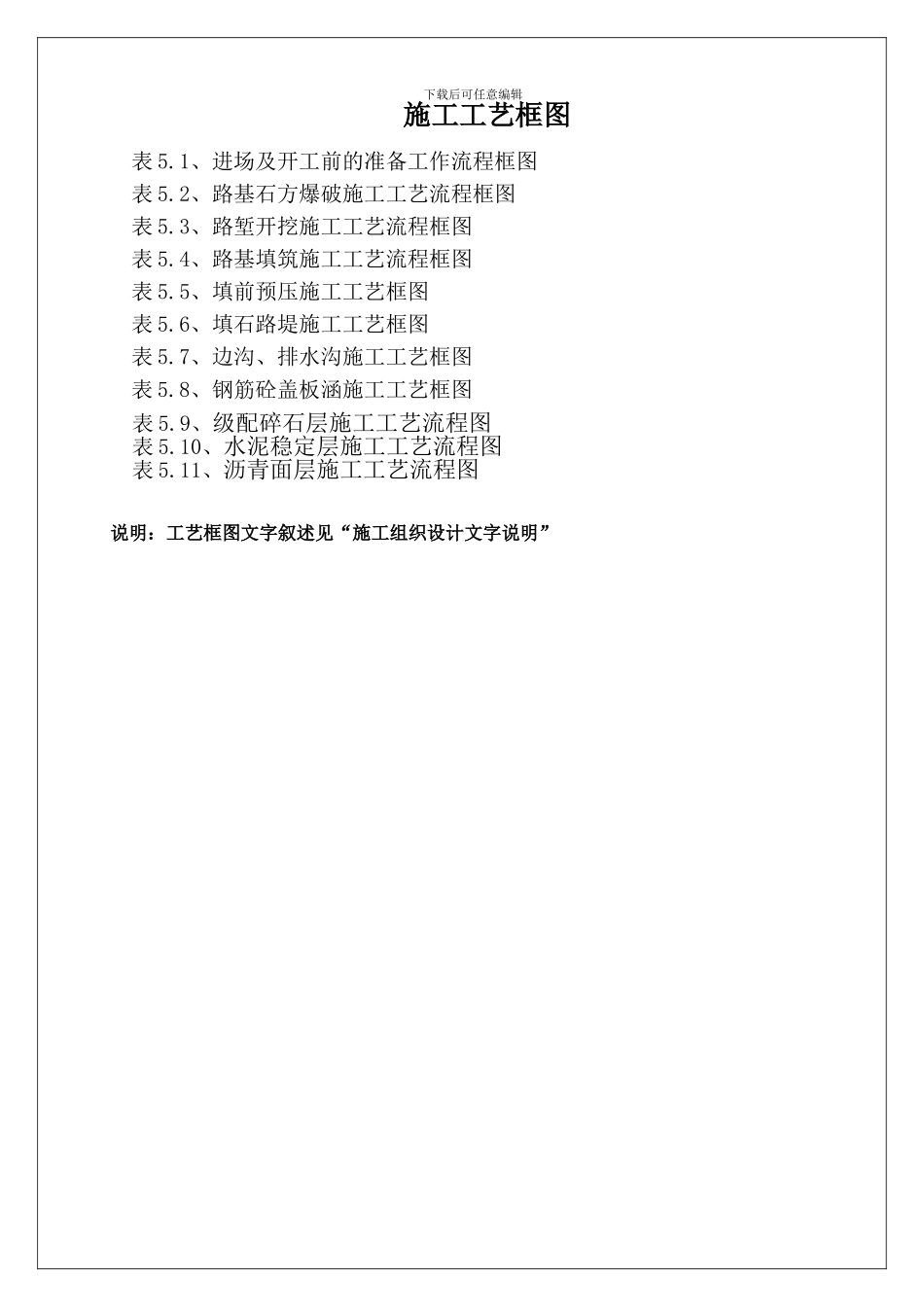

下载后可任意编辑 施工工艺框图表 5.1、进场及开工前的准备工作流程框图表 5.2、路基石方爆破施工工艺流程框图表 5.3、路堑开挖施工工艺流程框图表 5.4、路基填筑施工工艺流程框图表 5.5、填前预压施工工艺框图表 5.6、填石路堤施工工艺框图表 5.7、边沟、排水沟施工工艺框图表 5.8、钢筋砼盖板涵施工工艺框图表 5.9、级配碎石层施工工艺流程图表 5.10、水泥稳定层施工工艺流程图表 5.11、沥青面层施工工艺流程图说明：工艺框图文字叙述见“施工组织设计文字说明”下载后可任意编辑表 5.1 进场及开工前的准备工作流程框图先遣人员进场租房屋及后勤安排工程测量标志交接、复测搭设临时房屋水、电设施安装进场及场内道路修建技 术 交 底提交开工报告监理工程师及业主批准后正式开工设备进场、保养材 料 试 验料源调查、取样生产设施建设下载后可任意编辑表 5.2 路基石方爆破施工工艺流程框图爆破区及四周环境调查 , 包括管线、建筑物等炮位设计及报批配备专业爆破作业人员和设备机械或人工清除爆破区覆盖层和强风化岩石根据爆破设计方案采纳人工或机械打眼爆破器材检查与试验炮孔（或坑道、药室）检查与废碴清理装药并安装引爆器材布置安全岗哨和施爆区安全员炮孔堵塞撤离施爆区和飞石、强地震影响区内的人、财、物发出起爆信号后，起爆检查和消除瞎炮，测定爆破效果下载后可任意编辑表 5.3 路堑开挖施工工艺流程框图 按设计资料作施工测量将测量资料交工程师审查施工放样，定出路基中、边桩报工程师审批开挖临时排水沟清理场地清运废料土样试验自上而下分级开挖处理不良地质土方调运边坡防护路床整平、压实、检测及坡面整修报工程师审批维修养护下载后可任意编辑表 5.4 路基填筑施工工艺流程框图装渣运输记录和成果报工程师审批基底压实在试验路段进行压实试验开挖临时排水沟测量放样清理场地和拆除自检压实度测断面标高报工程师审批土样控制试验报工程师审批超宽（土）、解小石方、分层填筑，整平、压实检测分层报工程师审批清除两侧超宽填筑（土）、整修路基，石方码砌边坡修筑排水沟自 检报工程师检验维修养护下载后可任意编辑表 5.5 填前预压施工工艺框图 表 5.6 填石路堤施工工艺框图测 量 放 样开挖纵、横向排水沟报 监 理 审 批填筑路基填筑护道砌片石排水沟报 监 理 审 批加 载报 监 理 审 批卸 载报 监 理 审 批填 筑 路 基报 监 理 审 批下载后可任意编辑按设计资料作施...
