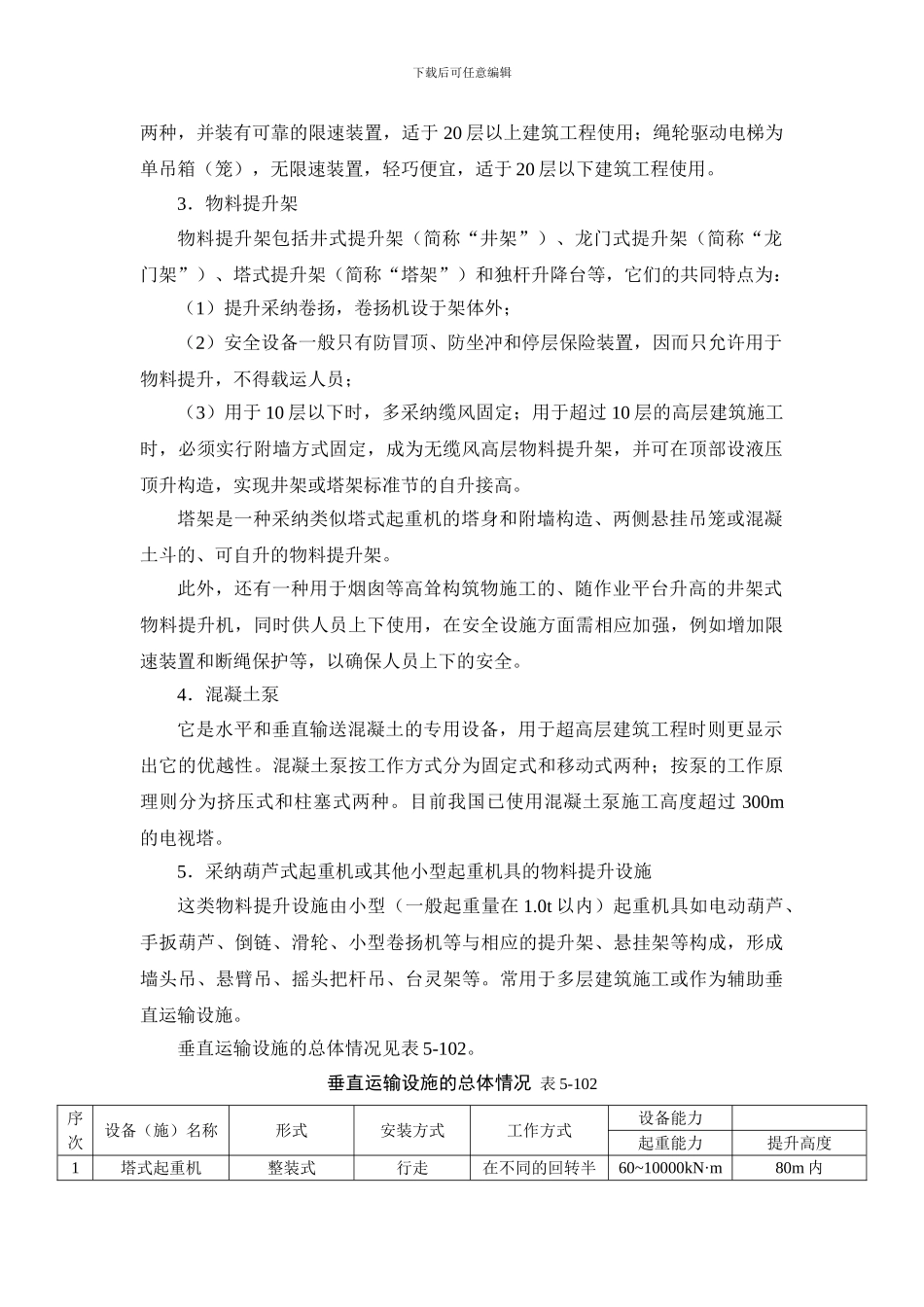

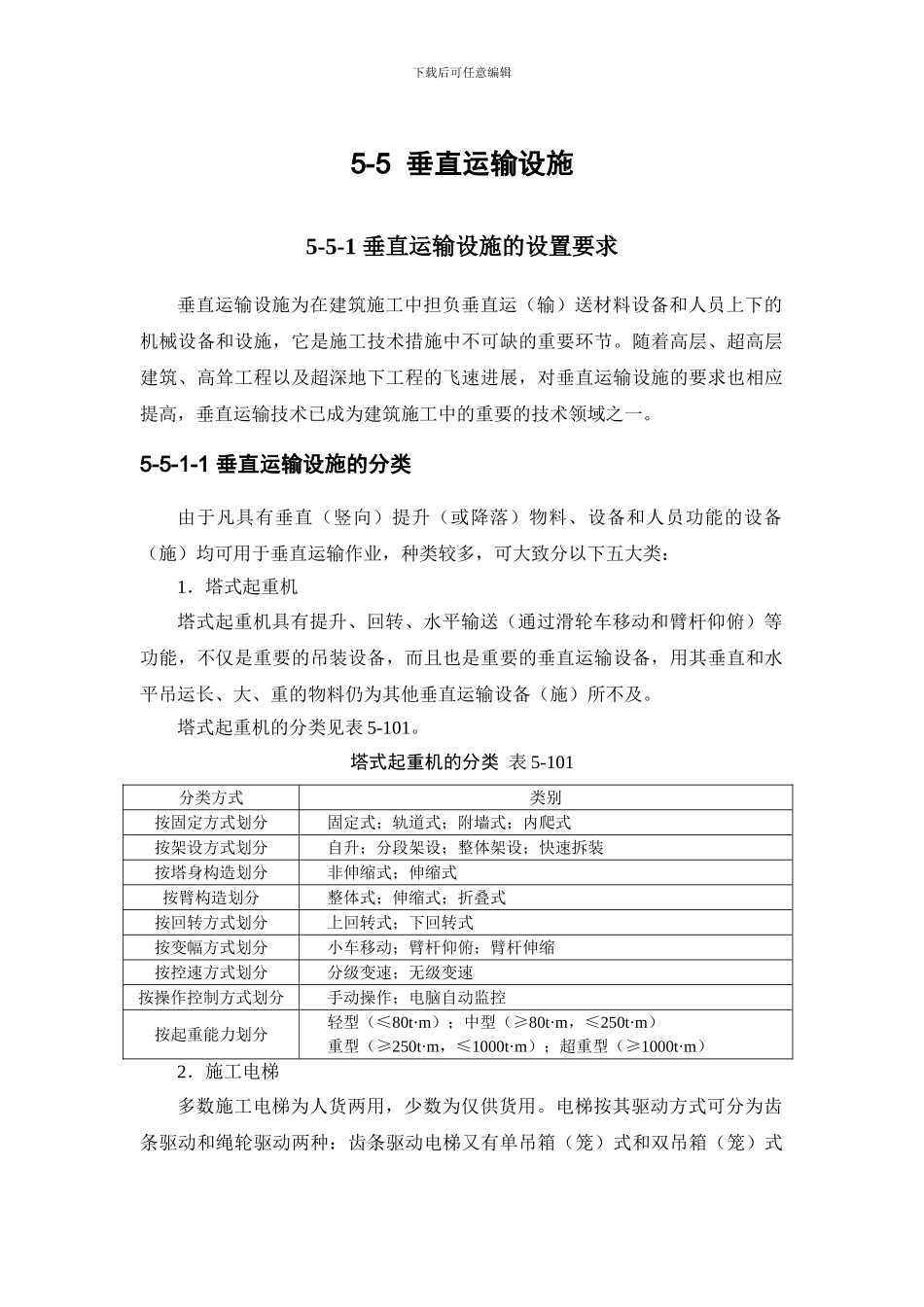

下载后可任意编辑5-5 垂直运输设施5-5-1 垂直运输设施的设置要求垂直运输设施为在建筑施工中担负垂直运(输)送材料设备和人员上下的机械设备和设施,它是施工技术措施中不可缺的重要环节。随着高层、超高层建筑、高耸工程以及超深地下工程的飞速进展,对垂直运输设施的要求也相应提高,垂直运输技术已成为建筑施工中的重要的技术领域之一。5-5-1-1 垂直运输设施的分类由于凡具有垂直(竖向)提升(或降落)物料、设备和人员功能的设备(施)均可用于垂直运输作业,种类较多,可大致分以下五大类:1.塔式起重机塔式起重机具有提升、回转、水平输送(通过滑轮车移动和臂杆仰俯)等功能,不仅是重要的吊装设备,而且也是重要的垂直运输设备,用其垂直和水平吊运长、大、重的物料仍为其他垂直运输设备(施)所不及。塔式起重机的分类见表 5-101。塔式起重机的分类 表 5-101分类方式类别按固定方式划分固定式;轨道式;附墙式;内爬式按架设方式划分自升;分段架设;整体架设;快速拆装按塔身构造划分非伸缩式;伸缩式按臂构造划分整体式;伸缩式;折叠式按回转方式划分上回转式;下回转式按变幅方式划分小车移动;臂杆仰俯;臂杆伸缩按控速方式划分分级变速;无级变速按操作控制方式划分手动操作;电脑自动监控按起重能力划分轻型(≤80t·m);中型(≥80t·m,≤250t·m)重型(≥250t·m,≤1000t·m);超重型(≥1000t·m)2.施工电梯多数施工电梯为人货两用,少数为仅供货用。电梯按其驱动方式可分为齿条驱动和绳轮驱动两种:齿条驱动电梯又有单吊箱(笼)式和双吊箱(笼)式下载后可任意编辑两种,并装有可靠的限速装置,适于 20 层以上建筑工程使用;绳轮驱动电梯为单吊箱(笼),无限速装置,轻巧便宜,适于 20 层以下建筑工程使用。3.物料提升架物料提升架包括井式提升架(简称“井架”)、龙门式提升架(简称“龙门架”)、塔式提升架(简称“塔架”)和独杆升降台等,它们的共同特点为:(1)提升采纳卷扬,卷扬机设于架体外;(2)安全设备一般只有防冒顶、防坐冲和停层保险装置,因而只允许用于物料提升,不得载运人员;(3)用于 10 层以下时,多采纳缆风固定;用于超过 10 层的高层建筑施工时,必须实行附墙方式固定,成为无缆风高层物料提升架,并可在顶部设液压顶升构造,实现井架或塔架标准节的自升接高。塔架是一种采纳类似塔式起重机的塔身和附墙构造、两侧悬挂吊笼或混凝土斗的、可自升的物料提升架。此外,还...
