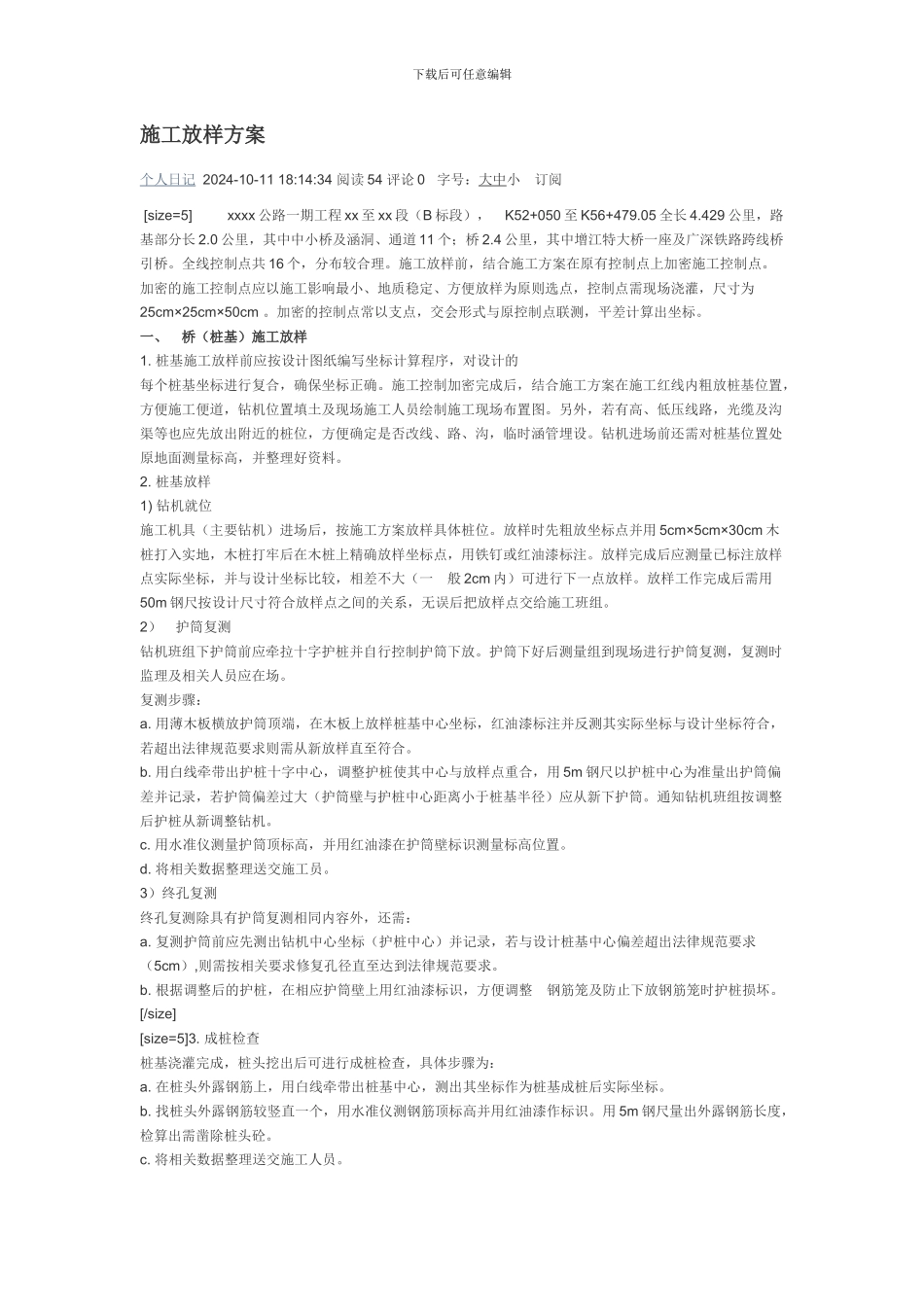

下载后可任意编辑施工放样方案个人日记 2024-10-11 18:14:34 阅读 54 评论 0 字号：大中小 订阅 [size=5] xxxx 公路一期工程 xx 至 xx 段（B 标段）， K52+050 至 K56+479.05 全长 4.429 公里，路基部分长 2.0 公里，其中中小桥及涵洞、通道 11 个；桥 2.4 公里，其中增江特大桥一座及广深铁路跨线桥引桥。全线控制点共 16 个，分布较合理。施工放样前，结合施工方案在原有控制点上加密施工控制点。加密的施工控制点应以施工影响最小、地质稳定、方便放样为原则选点，控制点需现场浇灌，尺寸为25cm×25cm×50cm 。加密的控制点常以支点，交会形式与原控制点联测，平差计算出坐标。一、 桥（桩基）施工放样1. 桩基施工放样前应按设计图纸编写坐标计算程序，对设计的每个桩基坐标进行复合，确保坐标正确。施工控制加密完成后，结合施工方案在施工红线内粗放桩基位置，方便施工便道，钻机位置填土及现场施工人员绘制施工现场布置图。另外，若有高、低压线路，光缆及沟渠等也应先放出附近的桩位，方便确定是否改线、路、沟，临时涵管埋设。钻机进场前还需对桩基位置处原地面测量标高，并整理好资料。2. 桩基放样1) 钻机就位施工机具（主要钻机）进场后，按施工方案放样具体桩位。放样时先粗放坐标点并用 5cm×5cm×30cm 木桩打入实地，木桩打牢后在木桩上精确放样坐标点，用铁钉或红油漆标注。放样完成后应测量已标注放样点实际坐标，并与设计坐标比较，相差不大（一 般 2cm 内）可进行下一点放样。放样工作完成后需用50m 钢尺按设计尺寸符合放样点之间的关系，无误后把放样点交给施工班组。2） 护筒复测钻机班组下护筒前应牵拉十字护桩并自行控制护筒下放。护筒下好后测量组到现场进行护筒复测，复测时监理及相关人员应在场。复测步骤：a. 用薄木板横放护筒顶端，在木板上放样桩基中心坐标，红油漆标注并反测其实际坐标与设计坐标符合，若超出法律规范要求则需从新放样直至符合。b. 用白线牵带出护桩十字中心，调整护桩使其中心与放样点重合，用 5m 钢尺以护桩中心为准量出护筒偏差并记录，若护筒偏差过大（护筒壁与护桩中心距离小于桩基半径）应从新下护筒。通知钻机班组按调整后护桩从新调整钻机。c. 用水准仪测量护筒顶标高，并用红油漆在护筒壁标识测量标高位置。d. 将相关数据整理送交施工员。3）终孔复测终孔复测除具有护筒复测相同内容外，还需：a. 复测护筒前应先测出钻机中心坐标（护桩中...
