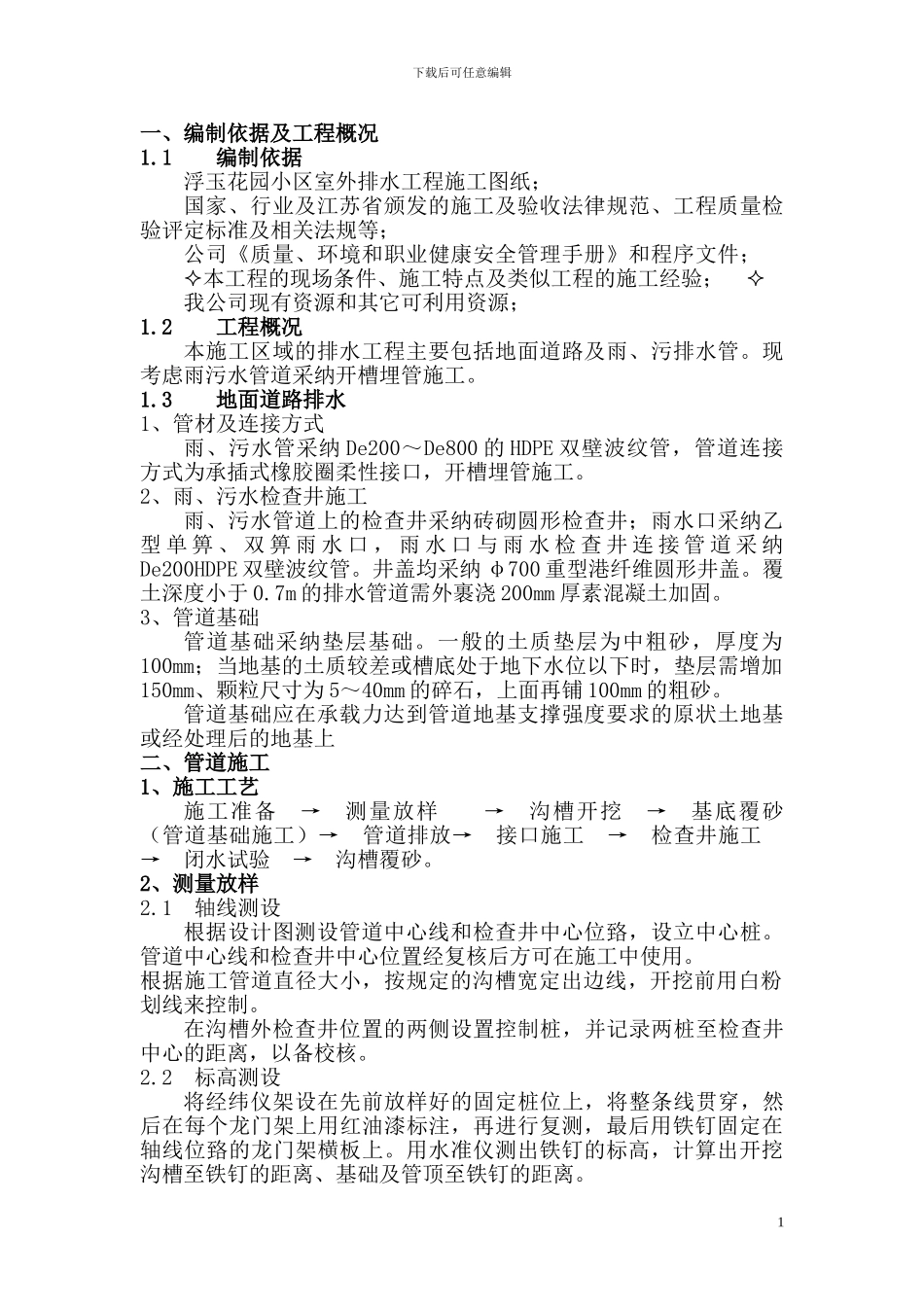

下载后可任意编辑一、编制依据及工程概况 1.1 编制依据 浮玉花园小区室外排水工程施工图纸； 国家、行业及江苏省颁发的施工及验收法律规范、工程质量检验评定标准及相关法规等；公司《质量、环境和职业健康安全管理手册》和程序文件； 本工程的现场条件、施工特点及类似工程的施工经验； 我公司现有资源和其它可利用资源；1.2 工程概况 本施工区域的排水工程主要包括地面道路及雨、污排水管。现考虑雨污水管道采纳开槽埋管施工。1.3 地面道路排水 1、管材及连接方式 雨、污水管采纳 De200～De800 的 HDPE 双壁波纹管，管道连接方式为承插式橡胶圈柔性接口，开槽埋管施工。2、雨、污水检查井施工 雨、污水管道上的检查井采纳砖砌圆形检查井；雨水口采纳乙型 单 箅 、 双 箅 雨 水 口 ， 雨 水 口 与 雨 水 检 查 井 连 接 管 道 采 纳De200HDPE 双壁波纹管。井盖均采纳 φ700 重型港纤维圆形井盖。覆土深度小于 0.7m 的排水管道需外裹浇 200mm 厚素混凝土加固。3、管道基础 管道基础采纳垫层基础。一般的土质垫层为中粗砂，厚度为100mm；当地基的土质较差或槽底处于地下水位以下时，垫层需增加150mm、颗粒尺寸为 5～40mm 的碎石，上面再铺 100mm 的粗砂。 管道基础应在承载力达到管道地基支撑强度要求的原状土地基或经处理后的地基上二、管道施工 1、施工工艺 施工准备 → 测量放样 → 沟槽开挖 → 基底覆砂（管道基础施工）→ 管道排放→ 接口施工 → 检查井施工 → 闭水试验 → 沟槽覆砂。 2、测量放样2.1 轴线测设 根据设计图测设管道中心线和检查井中心位臵，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。 在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 2.2 标高测设 将经纬仪架设在先前放样好的固定桩位上，将整条线贯穿，然后在每个龙门架上用红油漆标注，再进行复测，最后用铁钉固定在轴线位臵的龙门架横板上。用水准仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离、基础及管顶至铁钉的距离。 1下载后可任意编辑根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔 200m 设置一个。 临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。并根据施工进度定期复测，一般...
