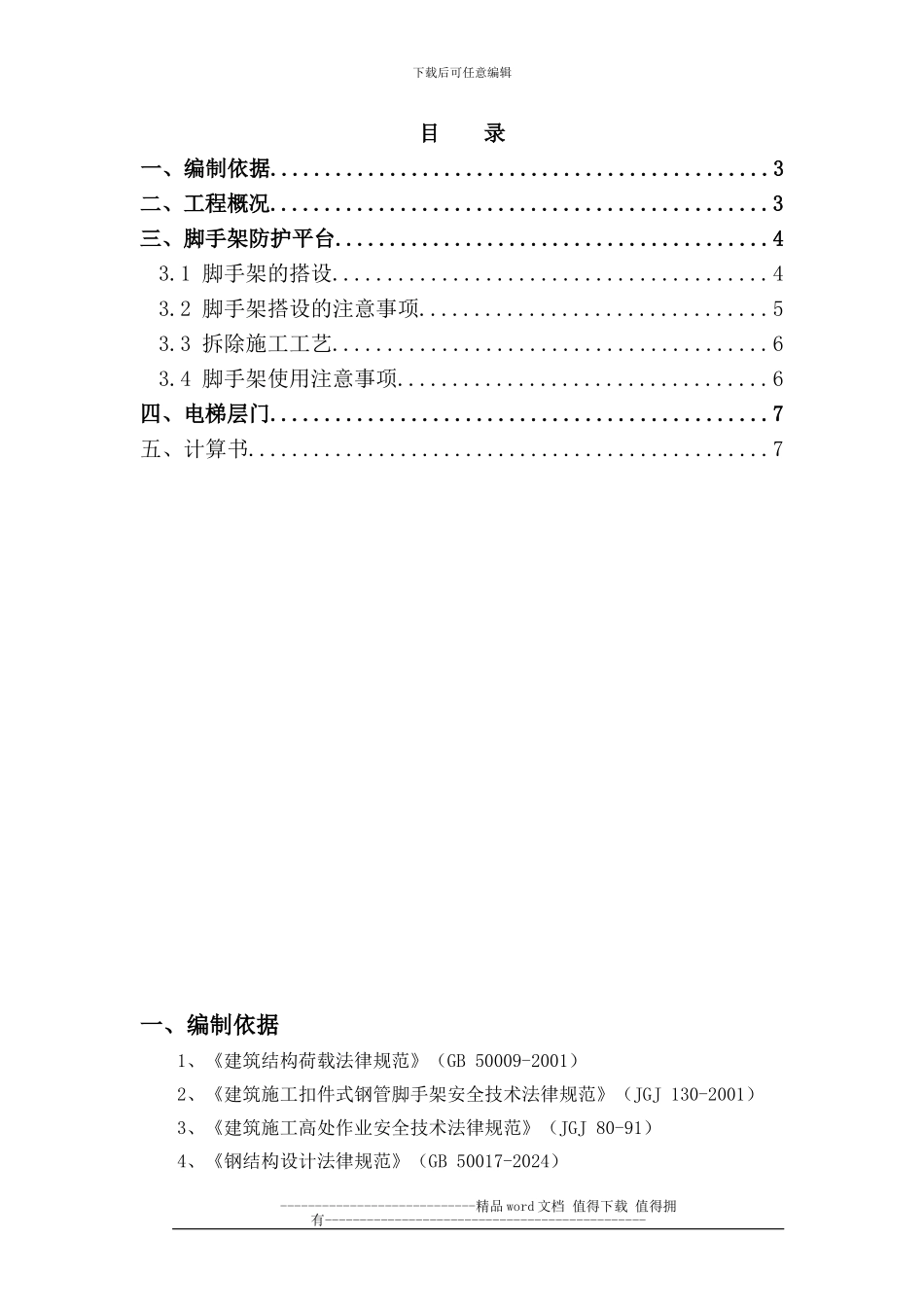

下载后可任意编辑目 录一、编制依据..............................................3二、工程概况..............................................3三、脚手架防护平台........................................43.1 脚手架的搭设........................................43.2 脚手架搭设的注意事项................................53.3 拆除施工工艺........................................63.4 脚手架使用注意事项..................................6四、电梯层门..............................................7五、计算书................................................7 一、编制依据1、《建筑结构荷载法律规范》（GB 50009-2001）2、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2001）3、《建筑施工高处作业安全技术法律规范》（JGJ 80-91）4、《钢结构设计法律规范》（GB 50017-2024）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑5、《建筑施工手册》第 4 版，2024.96、《施工升降机安全规程》（GB 10055-1996）7、《SCD200/200 施工升降机使用说明书》9、施工组织设计及其他相关设计图纸、变更等二、工程概况两栋主楼 2#楼、3#楼，其檐口高度均为 104m。为完成现场 2#、3#楼物料的垂直运输任务，拟为现场 2#、3#楼各配备 1 台 SCD200/200 双笼外用施工升降机。2#楼施工电梯采纳现场 C-1 塔吊进行安装；3#楼施工电梯采纳现场 C-2塔吊进行安装。现场北侧 2 台电梯从基础受力角度考虑，电梯基础用钢梁与地下室顶板梁固定，并在基础底部的结构梁下设置脚手架回顶。施工电梯性能参数表单个梯笼尺寸长 3.0×宽 1.3×高 2.53m单笼额定载荷2000Kg额定提升速度45 m/min电容量90KVA标准节尺寸0.65×0.65×1.508 m三、脚手架防护平台由于施工电梯的电梯笼与结构边的距离为2050mm，为方便现场施工人员的通行并保证施工的安全，拟在施工电梯与结构之间搭设脚手架防护平台。1至6层搭设落地式脚手架，脚手架搭设高度为26m；7层以上待型钢悬挑外架拆除后，利用悬挑外架的22a号型钢进行悬挑，脚手架搭设高度为18.5m（悬挑5层，同型钢悬挑外架搭设的次数），型钢悬挑长度为1.85m，结构内锚固长度为2.15m。槽钢采纳6×37+1 直径20mm的钢丝绳进行拉结，上部拉结点高度为4.2m，型钢拉结点距结构为1.8m。钢丝绳上...
