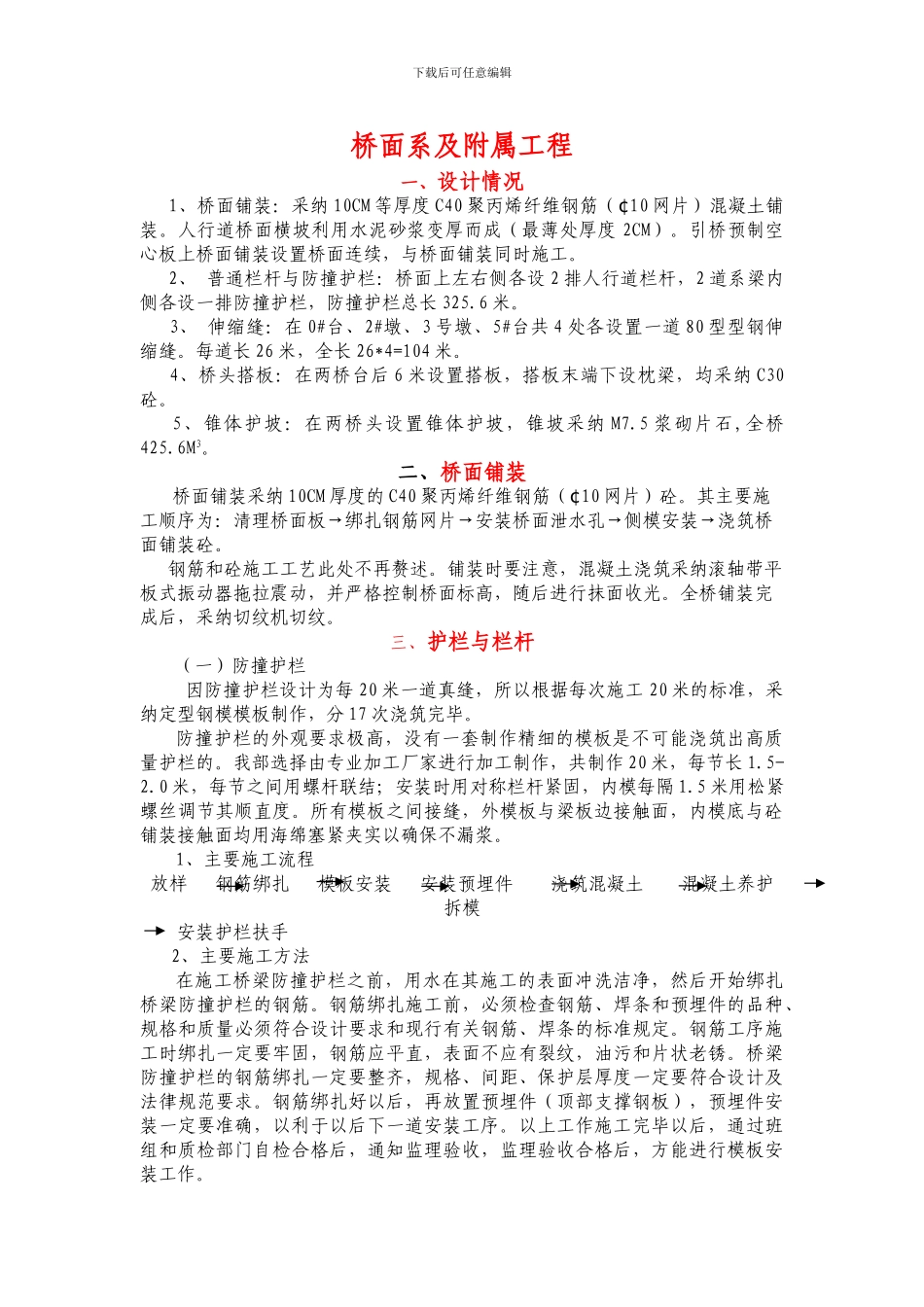

下载后可任意编辑桥面系及附属工程一、设计情况 1、桥面铺装：采纳 10CM 等厚度 C40 聚丙烯纤维钢筋（ 10¢网片）混凝土铺装。人行道桥面横坡利用水泥砂浆变厚而成（最薄处厚度 2CM）。引桥预制空心板上桥面铺装设置桥面连续，与桥面铺装同时施工。 2、 普通栏杆与防撞护栏：桥面上左右侧各设 2 排人行道栏杆，2 道系梁内侧各设一排防撞护栏，防撞护栏总长 325.6 米。 3、 伸缩缝：在 0#台、2#墩、3 号墩、5#台共 4 处各设置一道 80 型型钢伸缩缝。每道长 26 米，全长 26*4=104 米。 4、桥头搭板：在两桥台后 6 米设置搭板，搭板末端下设枕梁，均采纳 C30砼。 5、锥体护坡：在两桥头设置锥体护坡，锥坡采纳 M7.5 浆砌片石,全桥425.6M3。二、桥面铺装 桥面铺装采纳 10CM 厚度的 C40 聚丙烯纤维钢筋（ 10¢网片）砼。其主要施工顺序为：清理桥面板→绑扎钢筋网片→安装桥面泄水孔→侧模安装→浇筑桥面铺装砼。 钢筋和砼施工工艺此处不再赘述。铺装时要注意，混凝土浇筑采纳滚轴带平板式振动器拖拉震动，并严格控制桥面标高，随后进行抹面收光。全桥铺装完成后，采纳切纹机切纹。三、护栏与栏杆（一）防撞护栏 因防撞护栏设计为每 20 米一道真缝，所以根据每次施工 20 米的标准，采纳定型钢模模板制作，分 17 次浇筑完毕。防撞护栏的外观要求极高，没有一套制作精细的模板是不可能浇筑出高质量护栏的。我部选择由专业加工厂家进行加工制作，共制作 20 米，每节长 1.5-2.0 米，每节之间用螺杆联结；安装时用对称栏杆紧固，内模每隔 1.5 米用松紧螺丝调节其顺直度。所有模板之间接缝，外模板与梁板边接触面，内模底与砼铺装接触面均用海绵塞紧夹实以确保不漏浆。1、主要施工流程放样 钢筋绑扎 模板安装 安装预埋件 浇筑混凝土 混凝土养护 拆模 安装护栏扶手2、主要施工方法在施工桥梁防撞护栏之前，用水在其施工的表面冲洗洁净，然后开始绑扎桥梁防撞护栏的钢筋。钢筋绑扎施工前，必须检查钢筋、焊条和预埋件的品种、规格和质量必须符合设计要求和现行有关钢筋、焊条的标准规定。钢筋工序施工时绑扎一定要牢固，钢筋应平直，表面不应有裂纹，油污和片状老锈。桥梁防撞护栏的钢筋绑扎一定要整齐，规格、间距、保护层厚度一定要符合设计及法律规范要求。钢筋绑扎好以后，再放置预埋件（顶部支撑钢板），预埋件安装一定要准确，以利于以后下一道安装工序。以上工作施工完毕以后，通过班组和质...
