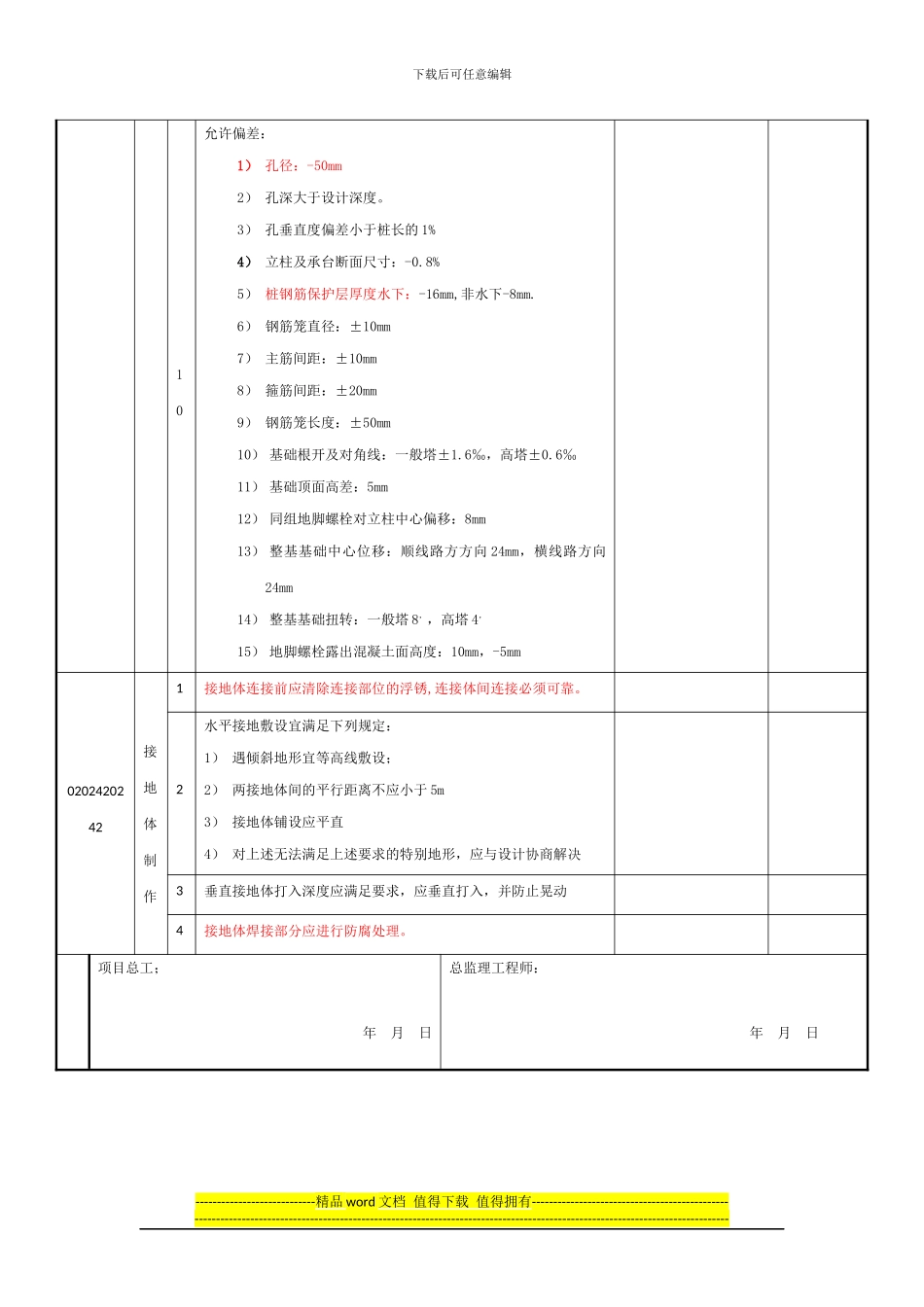

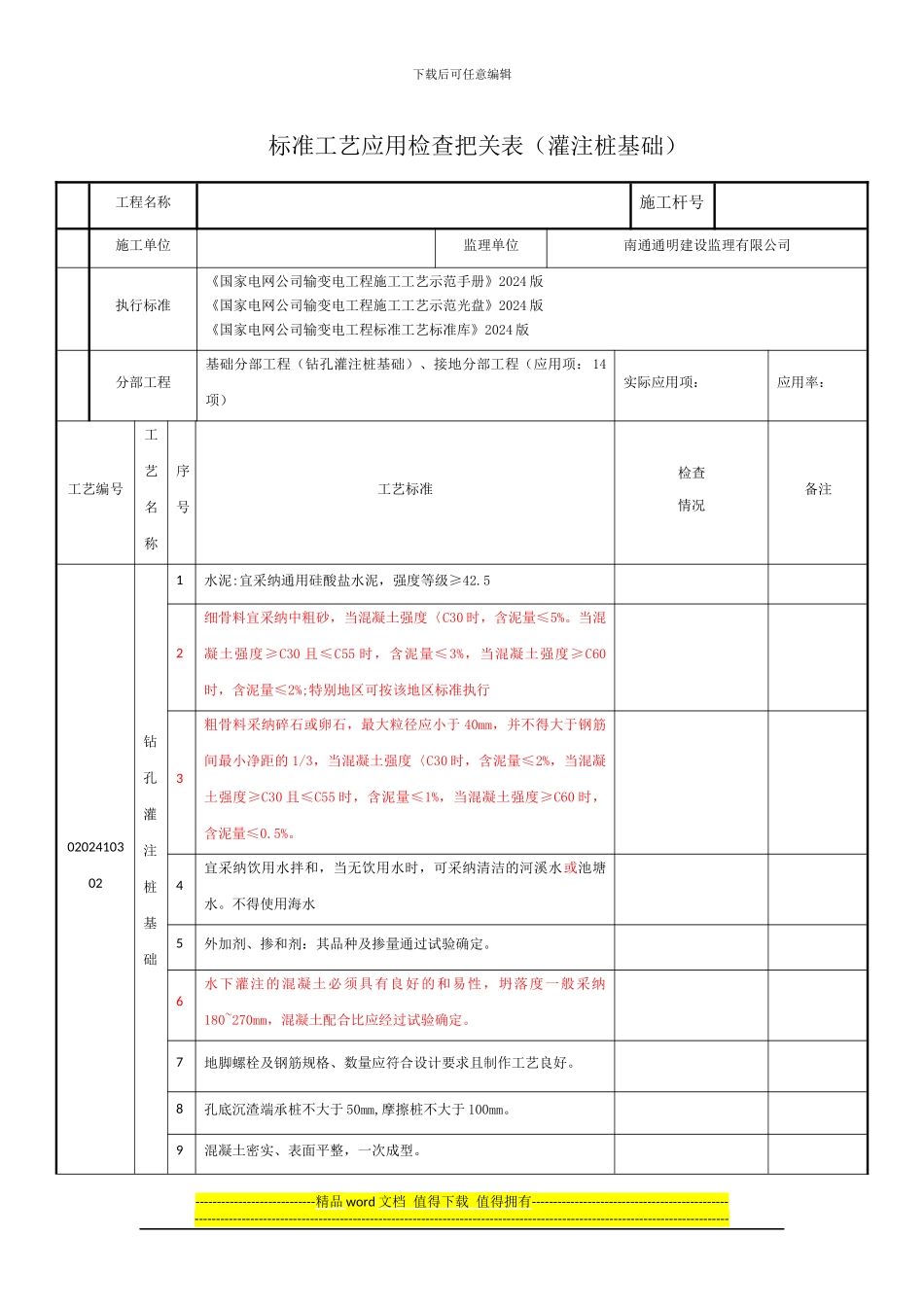

下载后可任意编辑标准工艺应用检查把关表（灌注桩基础）工程名称施工杆号施工单位监理单位南通通明建设监理有限公司执行标准《国家电网公司输变电工程施工工艺示范手册》2024 版《国家电网公司输变电工程施工工艺示范光盘》2024 版《国家电网公司输变电工程标准工艺标准库》2024 版分部工程基础分部工程（钻孔灌注桩基础）、接地分部工程（应用项： 14项）实际应用项：应用率：工艺编号工艺名称序号工艺标准检查情况备注0202410302钻孔灌注桩基础1水泥:宜采纳通用硅酸盐水泥，强度等级≥42.52细骨料宜采纳中粗砂，当混凝土强度〈C30 时，含泥量≤5%。当混凝土强度≥C30 且≤C55 时，含泥量≤3%，当混凝土强度≥C60时，含泥量≤2%;特别地区可按该地区标准执行3粗骨料采纳碎石或卵石，最大粒径应小于 40mm，并不得大于钢筋间最小净距的 1/3，当混凝土强度〈C30 时，含泥量≤2%，当混凝土强度≥C30 且≤C55 时，含泥量≤1%，当混凝土强度≥C60 时，含泥量≤0.5%。4宜采纳饮用水拌和，当无饮用水时，可采纳清洁的河溪水或池塘水。不得使用海水5外加剂、掺和剂：其品种及掺量通过试验确定。6水下灌注的混凝土必须具有良好的和易性，坍落度一般采纳180~270mm，混凝土配合比应经过试验确定。7地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。8孔底沉渣端承桩不大于 50mm,摩擦桩不大于 100mm。9混凝土密实、表面平整，一次成型。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑10允许偏差：1） 孔径：-50mm2） 孔深大于设计深度。3） 孔垂直度偏差小于桩长的 1%4） 立柱及承台断面尺寸：-0.8%5） 桩钢筋保护层厚度水下：-16mm,非水下-8mm.6） 钢筋笼直径：±10mm7） 主筋间距：±10mm8） 箍筋间距：±20mm9） 钢筋笼长度：±50mm10） 基础根开及对角线：一般塔±1.6‰，高塔±0.6‰11） 基础顶面高差：5mm12） 同组地脚螺栓对立柱中心偏移：8mm13） 整基基础中心位移：顺线路方方向 24mm，横线路方向24mm14） 整基基础扭转：一般塔 8，，高塔 4，15） 地脚螺栓露出混凝土面高度：10mm，-5mm0202420242接地体制作1接地体连接前应清除连接部位的浮锈,连接体间连接必须可靠。2水平接地敷设宜满...
