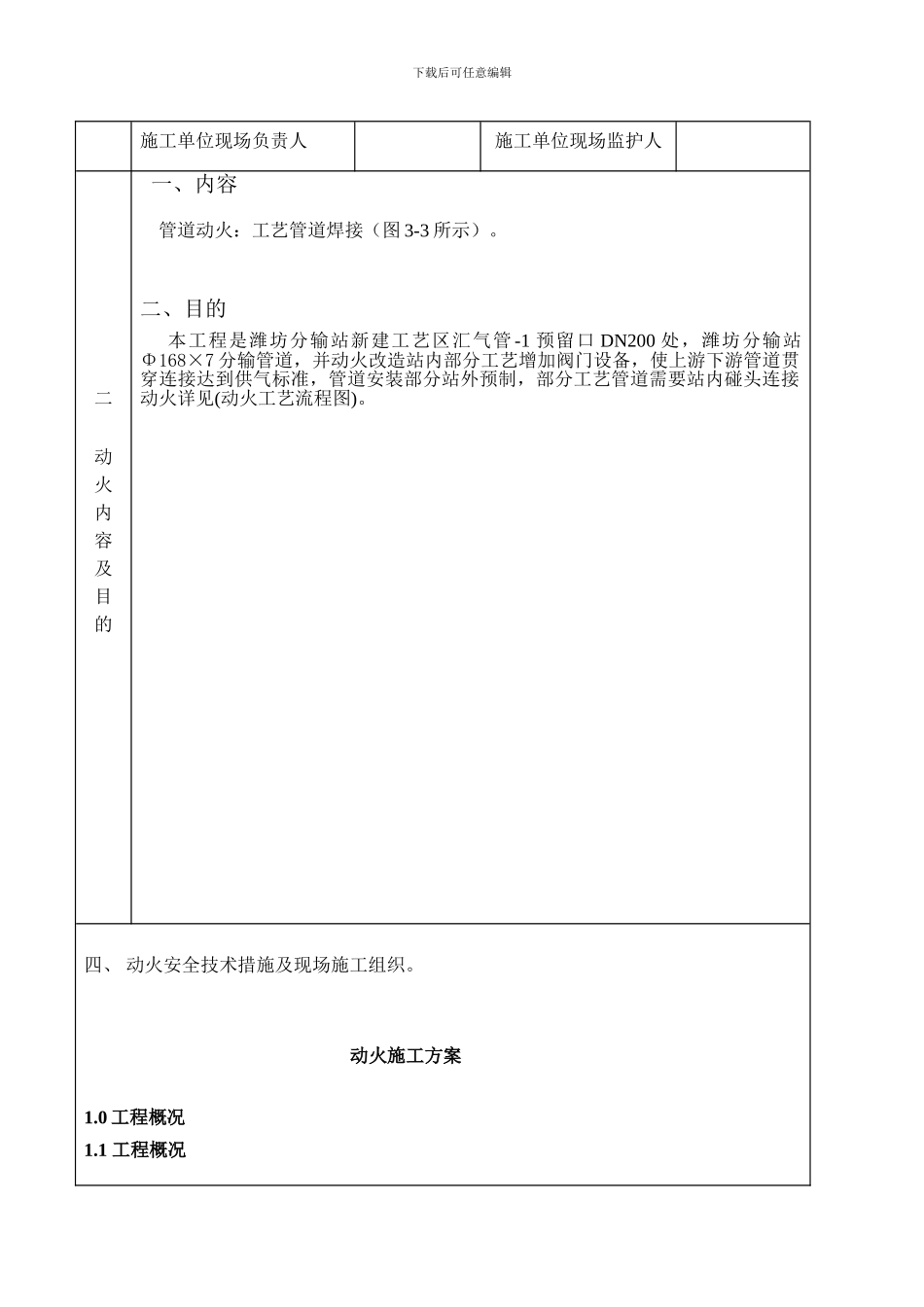

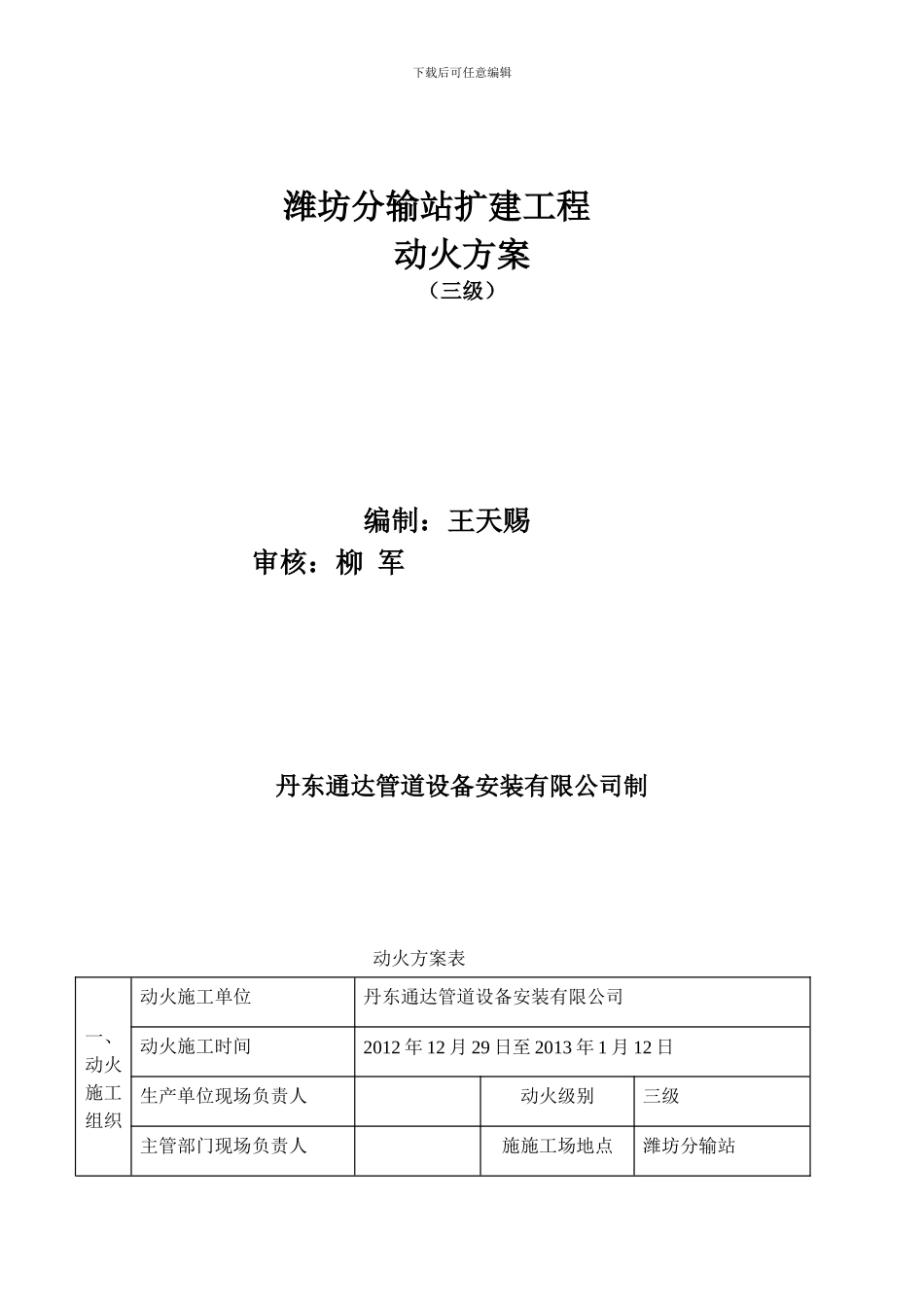

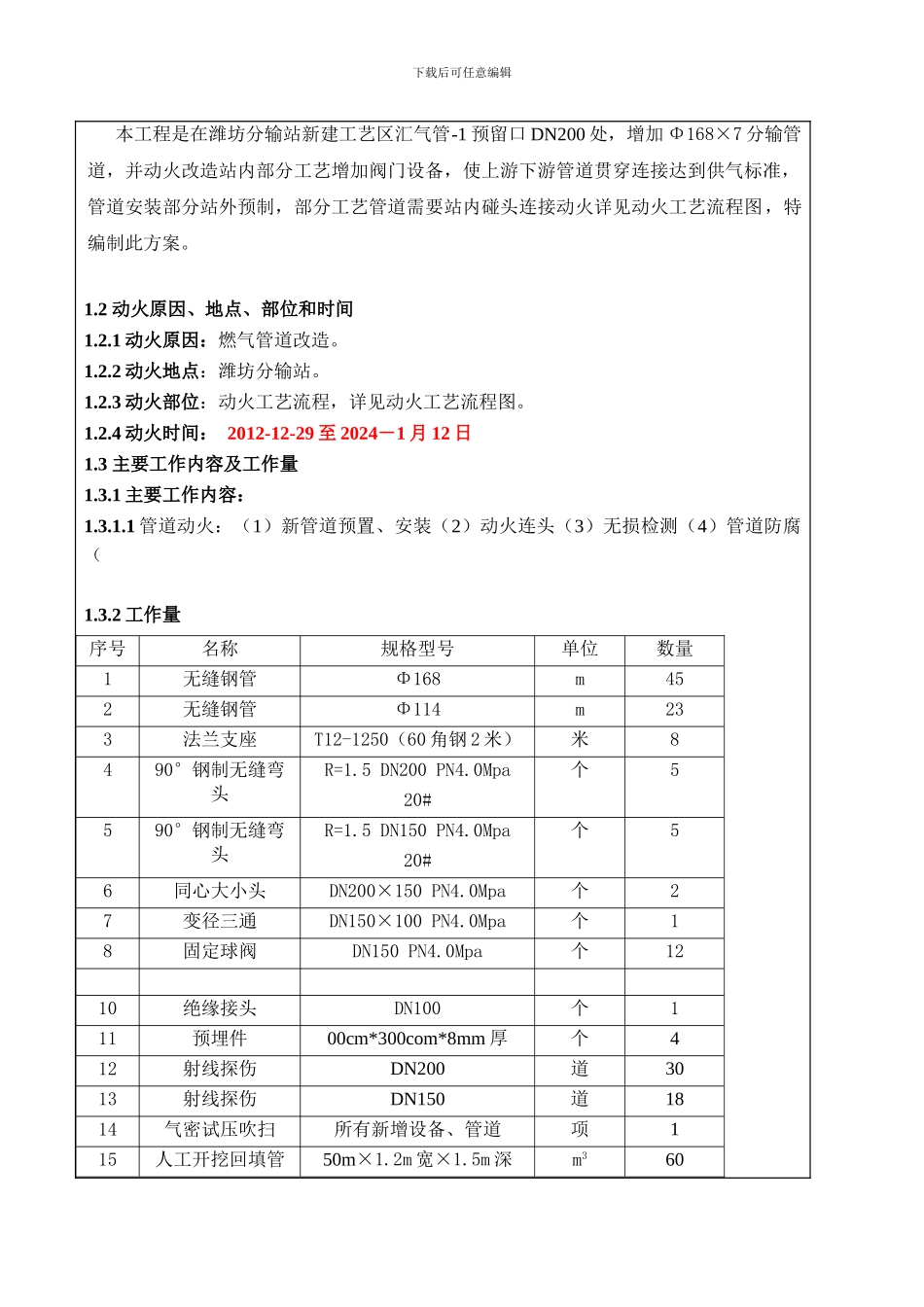

下载后可任意编辑潍坊分输站扩建工程动火方案（三级） 编制：王天赐 审核：柳 军丹东通达管道设备安装有限公司制动火方案表一、动火施工组织动火施工单位丹东通达管道设备安装有限公司动火施工时间2012 年 12 月 29 日至 2013 年 1 月 12 日生产单位现场负责人动火级别三级主管部门现场负责人施施工场地点潍坊分输站下载后可任意编辑施工单位现场负责人施工单位现场监护人二动火内容及目的一、内容管道动火：工艺管道焊接（图 3-3 所示）。二、目的本工程是潍坊分输站新建工艺区汇气管 -1 预留口 DN200 处，潍坊分输站Φ168×7 分输管道，并动火改造站内部分工艺增加阀门设备，使上游下游管道贯穿连接达到供气标准，管道安装部分站外预制，部分工艺管道需要站内碰头连接动火详见(动火工艺流程图)。四、 动火安全技术措施及现场施工组织。动火施工方案1.0 工程概况 1.1 工程概况 下载后可任意编辑本工程是在潍坊分输站新建工艺区汇气管-1 预留口 DN200 处，增加 Φ168×7 分输管道，并动火改造站内部分工艺增加阀门设备，使上游下游管道贯穿连接达到供气标准，管道安装部分站外预制，部分工艺管道需要站内碰头连接动火详见动火工艺流程图，特编制此方案。1.2 动火原因、地点、部位和时间1.2.1 动火原因：燃气管道改造。1.2.2 动火地点：潍坊分输站。1.2.3 动火部位：动火工艺流程，详见动火工艺流程图。1.2.4 动火时间： 2012-12-29 至 2024－1 月 12 日1.3 主要工作内容及工作量 1.3.1 主要工作内容：1.3.1.1 管道动火：（1）新管道预置、安装（2）动火连头（3）无损检测（4）管道防腐（1.3.2 工作量 序号名称规格型号单位数量1无缝钢管Φ168m452无缝钢管Φ114m233法兰支座T12-1250（60 角钢 2 米）米8490°钢制无缝弯头R=1.5 DN200 PN4.0Mpa 20#个5590°钢制无缝弯头R=1.5 DN150 PN4.0Mpa 20#个56同心大小头DN200×150 PN4.0Mpa 个27变径三通DN150×100 PN4.0Mpa个18固定球阀DN150 PN4.0Mpa个1210绝缘接头DN100个111预埋件00cm*300com*8mm 厚个412射线探伤DN200道3013射线探伤DN150道1814气密试压吹扫所有新增设备、管道项115人工开挖回填管50m×1.2m 宽×1.5m 深m360下载后可任意编辑沟土方16管道加强级聚乙烯冷缠带防腐聚乙烯冷缠带防腐（43*Φ100+7*Φ159）*3.14m24717地上管道除锈刷漆两遍环氧富锌底漆-三遍丙烯酸聚氨酯面漆m2201.4 动火等级 此次动火级别为三级动火。动...
