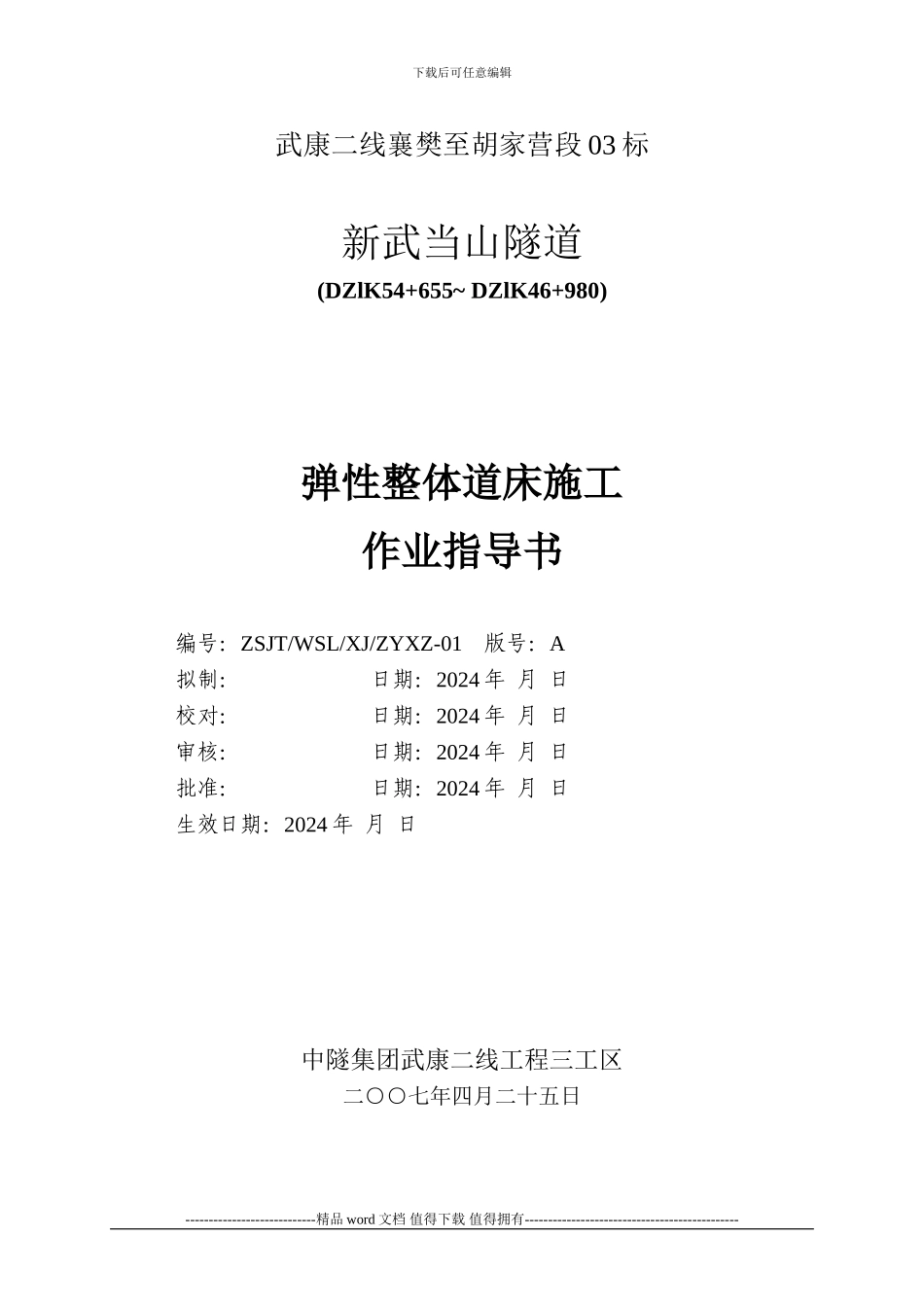

下载后可任意编辑武康二线襄樊至胡家营段 03 标新武当山隧道(DZlK54+655~ DZlK46+980)弹性整体道床施工作业指导书编号：ZSJT/WSL/XJ/ZYXZ-01 版号：A拟制： 日期：2024 年 月 日 校对： 日期：2024 年 月 日审核： 日期：2024 年 月 日批准： 日期：2024 年 月 日生效日期：2024 年 月 日中隧集团武康二线工程三工区二○○七年四月二十五日----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1 编制目的为法律规范整体道床施工作业人员行为，确保整体道床工作能够顺利有序的开展，质量符合设计要求，特编制本整体道床施工作业指导书。2 编制依据（1）铁道第一勘察设计院通用图《弹性整体轨道部件》之《C50 支承块》（图号：壹线（04）3025-2）。（2）铁路施工有关法律规范和检验标准TB/T2190 预应力混凝土枕技术条件GB1499 钢筋混凝土钢筋GB701 普通低碳热轧圆盘条GBJ80 普通混凝土拌合物性能试验方法TB2181 普通混凝土拌合物稠度试验方法GBJ204 钢筋混凝土工程施工及验收法律规范GBJ81 普通混凝土力学性能试验方法TB1879 预应力混凝土枕静载抗裂试验方法TB10425 混凝土强度等级评定标准铁道部部颁标准 TB10003《铁路隧道设计法律规范》铁道部部颁标准 TB10204-2024《铁路隧道施工法律规范》（2002-07-01 实施）；3 适用范围本作业指导书适用于新武当山隧道弹性整体道床施工作业。4 施工方案和方法4.1 施工方案洞内现场配备 137.5m 组合式轨道排架（6.25m 轨排、22 榀），每次施工 62.5 m，道床经 24 小时养生后可拆除轨道排架，循环使用。具体操作如下：1、洞外存放材料，汔车运输进洞轨道排架、龙门吊、扣件等料具运至洞内使用，支承块在洞口指定场地上法律规范堆码，道床钢筋可预先在洞外加工成形，运至洞内绑扎。各种材料由汽车运输至洞内。2、人工组装轨排，龙门吊吊装用龙门吊吊起轨道排架运至铺设地点，粗调定位。多榀轨排联结成轨道后进行精调。排架精度达到要求时，拧紧支腿螺栓，锁定左右轨向锁定器。3、砼洞外拌合，砼罐车运输，泵送入模利用既有的拌合系统集中拌合，砼罐车运输，砼输送泵泵送入模，插入式高频振捣器振捣密实。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑施工现场平面布置详见附图 1。施工...
