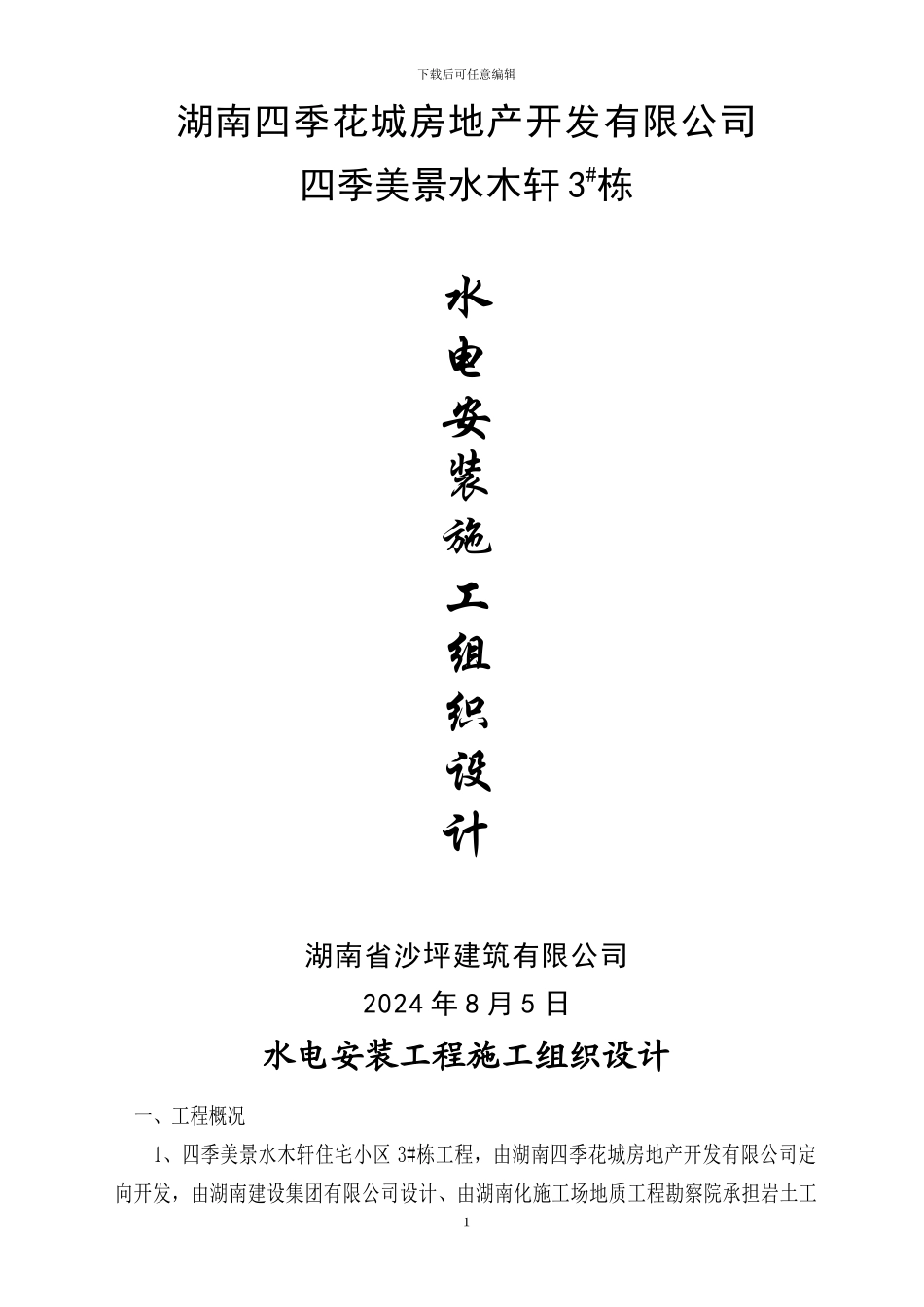

下载后可任意编辑湖南四季花城房地产开发有限公司四季美景水木轩 3#栋水电安装施工组织设计湖南省沙坪建筑有限公司2024 年 8 月 5 日水电安装工程施工组织设计 一、工程概况1、四季美景水木轩住宅小区 3#栋工程，由湖南四季花城房地产开发有限公司定向开发，由湖南建设集团有限公司设计、由湖南化施工场地质工程勘察院承担岩土工1下载后可任意编辑程详细勘察，由湖南省沙坪建筑有限公司二项目部承担土建施工和水电施工，由湖长沙金科土木工程监理有限公司监理、长沙市建设工程质量监督站负责施工质量监督、长沙市安监站负责安全监督。工程为砼框剪结构，十七层，总建筑面积 13134.069m2，建筑物总高度为 48.8 米。该工程位于双拥路与陡岭路交汇处。由我项目部承包的安装工程包括生活给排水、防雷接地、动力，照明等系统。2、给排水工程 (1)给水系统：小区设置集中加压泵房，分两区供水，每区设置变频加压供水设备，门面单独供水。给水立管及分户水表均布置在楼梯间休息平台处，分户水表箱贴圈梁安装，各支管沿楼层圈梁敷设引至户内各用水点。给水管道采纳 PP-R 给水管，热熔连接。给水干管管径为：DN75、DN63 等，给水支管管径为 DN40、DN32、DN25、DN20等。(2)排水：本楼排水系统采纳雨污分流制，污水经化粪池处理后与废水一起排入市政下水道。排水立管采纳硬聚氯乙烯 PVC-U 管，粘接接口。在每层立管上设一伸缩节，横管每隔 4m 设一伸缩节，每根立管穿每层楼板处设置阻火圈。3、电气(1)该小区设置一个变压室，该工程变电所设在 5 号栋地下室。(2)电力系统采纳 TN—S 系统，全系统内 N 与 PE 线分开，在各低压总进线屏和各单元电表箱处设保护装置，每个插座回路设漏电保护。(3)防雷接地按二类要求设防，屋顶设避雷带并利用建筑物外墙上混凝土柱内两对角主钢筋(>Ф16)作为防雷引下线，并利用基础柱及底板钢筋作为防雷接地体，大楼要求作总等电位联接，其接地电阻要求不大于 1 欧姆。(4)线路敷设：室外为电缆在电缆沟内敷设，入户线为电缆穿管埋地敷设，室内各水平线路为穿钢管或 PVC 管保护沿墙、板敷设。二、施工组织机构本工程采纳项目法施工，针对工程复杂，质量要求高，我公司特精选业务强，技术素养高，工作认真负责的同志组成项目班子，选派组织纪律性强，职业道德好，实践经验丰富，具有实干精神的工人承担安装任务。1、施工准备 2下载后可任意编辑(1) 施工临时用水、用电，现场照明，办公室，材料仓库及...
