水池防结冰方案VIP免费

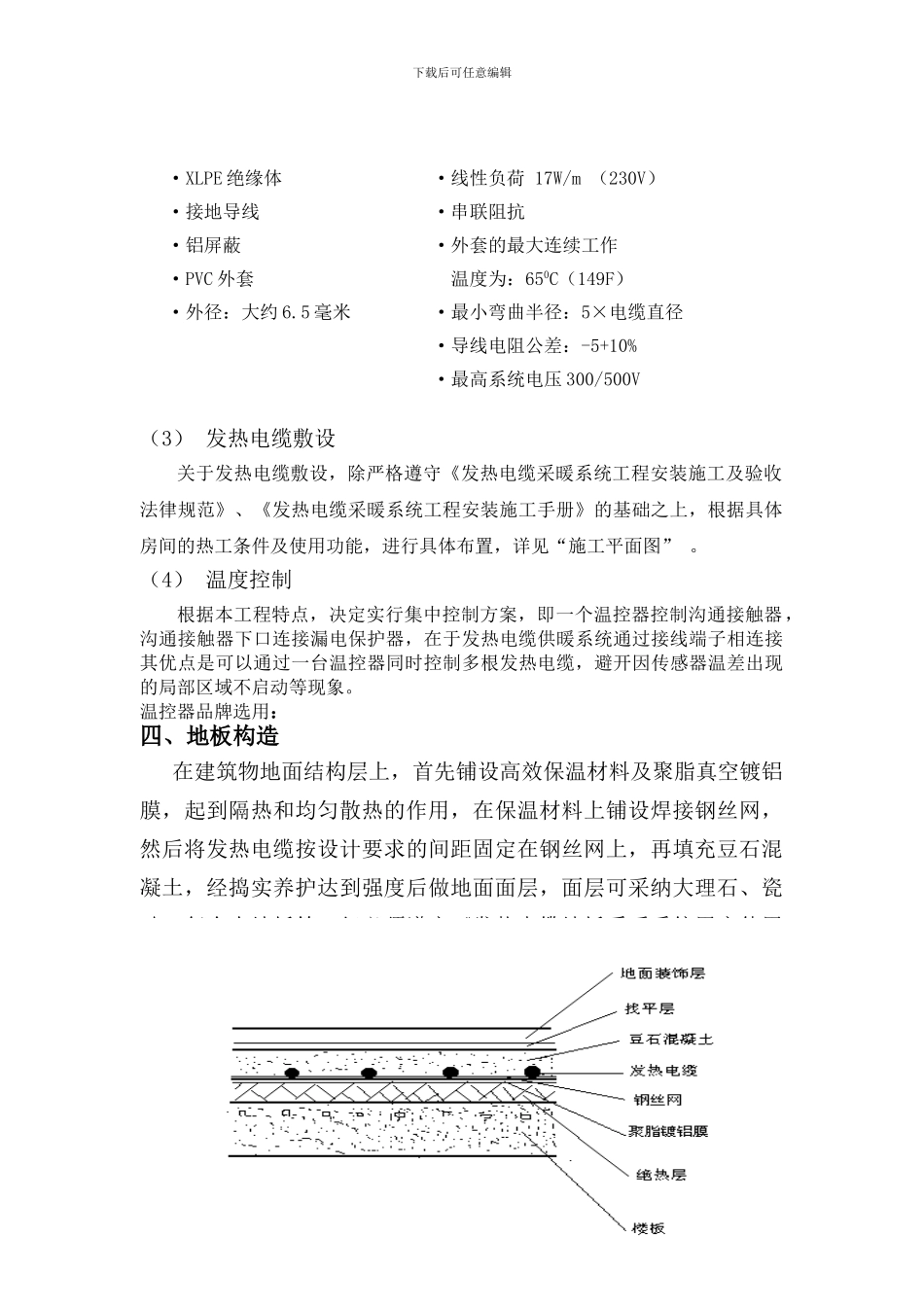

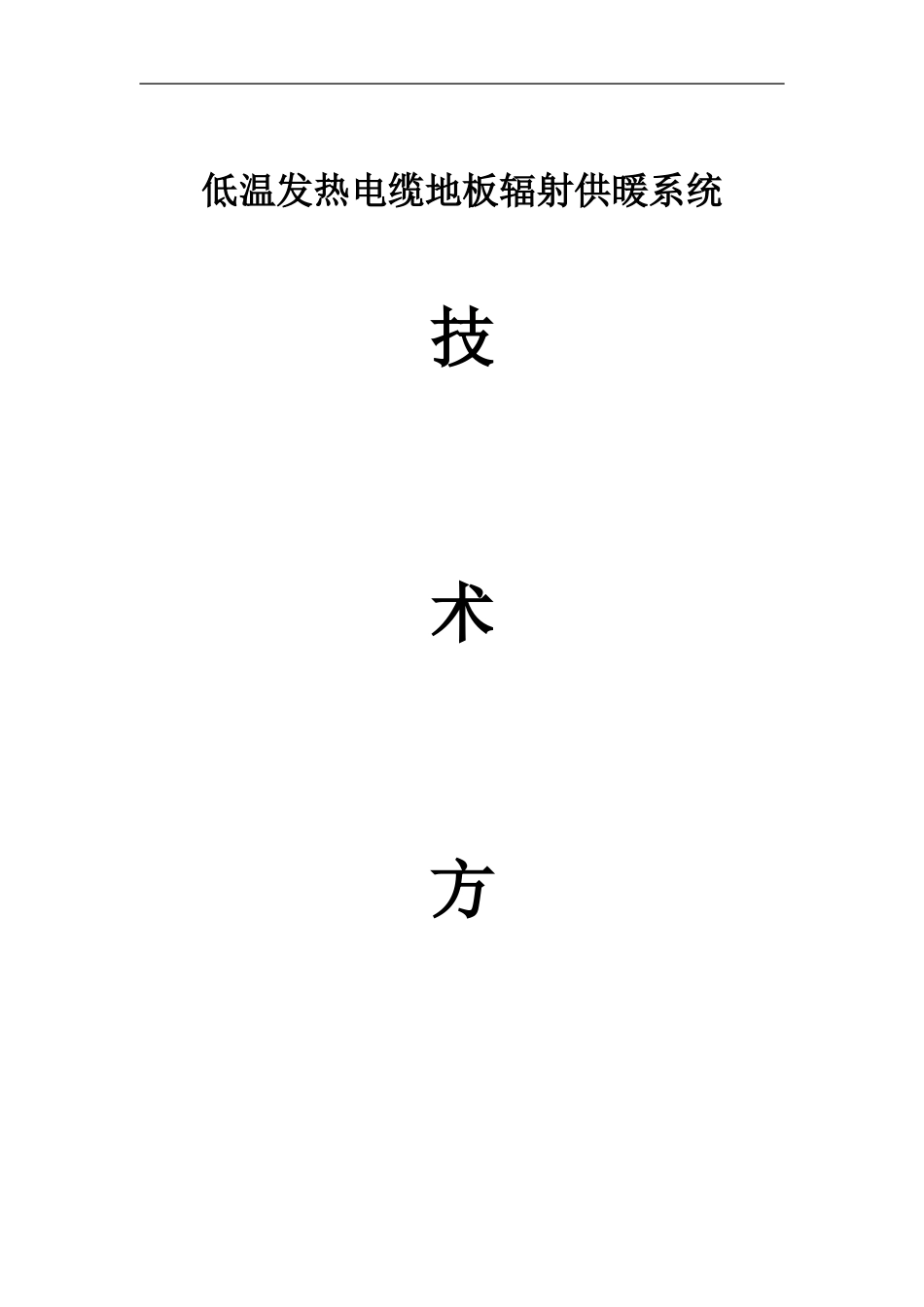

低温发热电缆地板辐射供暖系统技术方下载后可任意编辑案中房集团新技术中心有限公司2009-2-17技术部分一、项目简介本工程为水池防结冰铺装发热电缆系统，以便冬天水池不结冰低温发热电缆辅助供暖工程。水池实铺面积约为 39 平方米。二、系统设计（1） 确定热负荷根据发热电缆的独特性能（17w/m），结合本公司历年的工程实际安装经验确定安装功率约为 240-250w/㎡。（2） 发热电缆选型本方案游泳池地面推举采纳耐克森 TXLP 1R/1750/17 型组件式发热电缆，共 选 用 6 根 该 型 号 的 发 热 电 缆 ， 在 220V 的 额 定 电 压 下 ， 总 散 热 量 为9607W（9.6KW）。耐克森 TXLP 型组件式发热电缆的主要特点：每一个组件都设有厂家统一制造的内部拼接。这个拼接在电缆表面通过“——>splice<——”符号来表示。不需要设接回导体，密封为 100%防水（厂家密封）。冷引线端在电缆表面用 * * * 表示。具体技术指标如下：TXLP1 型组件式发热电缆：构成：·实心电阻丝技术参数：·元件参数从 300 到 3100 瓦1下载后可任意编辑·XLPE 绝缘体 ·接地导线·铝屏蔽·PVC 外套·外径：大约 6.5 毫米·线性负荷 17W/m （230V） ·串联阻抗·外套的最大连续工作 温度为：650C（149F）·最小弯曲半径：5×电缆直径·导线电阻公差：-5+10%·最高系统电压 300/500V（3） 发热电缆敷设关于发热电缆敷设，除严格遵守《发热电缆采暖系统工程安装施工及验收法律规范》、《发热电缆采暖系统工程安装施工手册》的基础之上，根据具体房间的热工条件及使用功能，进行具体布置，详见“施工平面图” 。（4） 温度控制根据本工程特点，决定实行集中控制方案，即一个温控器控制沟通接触器，沟通接触器下口连接漏电保护器，在于发热电缆供暖系统通过接线端子相连接其优点是可以通过一台温控器同时控制多根发热电缆，避开因传感器温差出现的局部区域不启动等现象。温控器品牌选用：四、地板构造在建筑物地面结构层上，首先铺设高效保温材料及聚脂真空镀铝膜，起到隔热和均匀散热的作用，在保温材料上铺设焊接钢丝网，然后将发热电缆按设计要求的间距固定在钢丝网上，再填充豆石混凝土，经捣实养护达到强度后做地面面层，面层可采纳大理石、瓷砖、复合木地板等，但必须遵守《发热电缆地板采暖系统用户使用手册》，以免破坏采暖系统。地板构造如下图所示：2下载后可任意编辑其中：绝热层：挤塑板（λ=0.041W/m.k），厚度 3...
