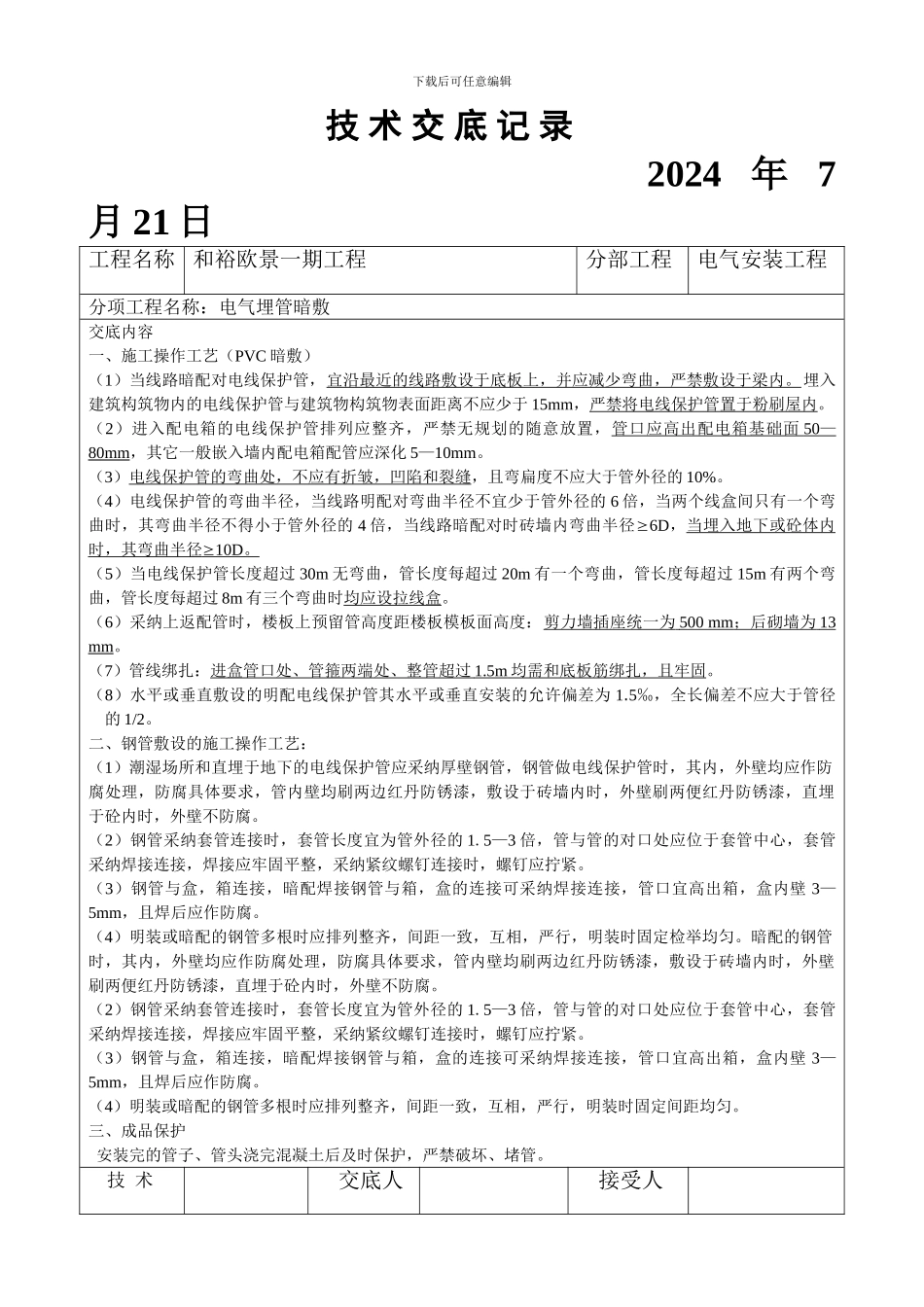

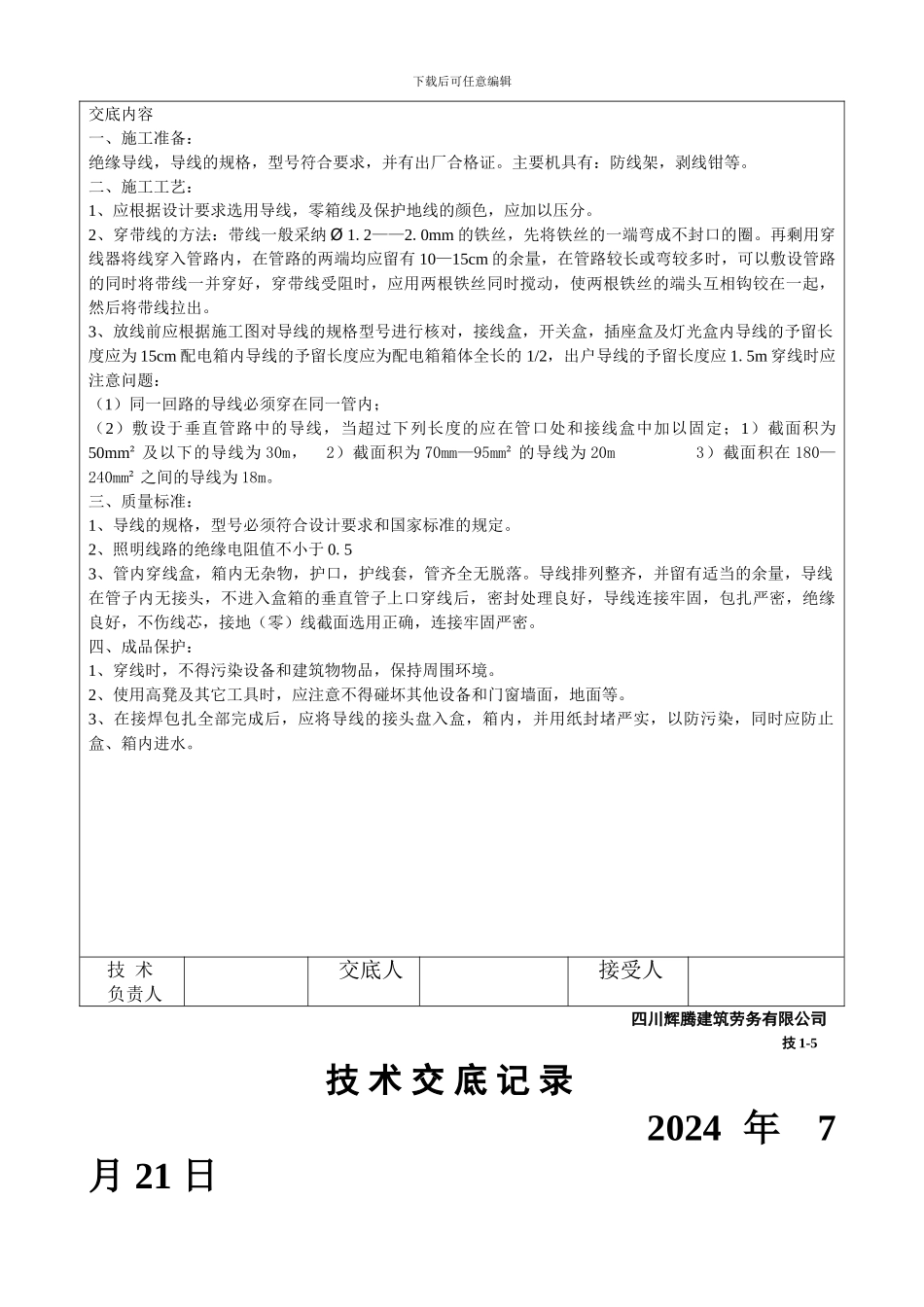

下载后可任意编辑技 术 交 底 记 录 2024 年 7月 21 日工程名称和裕欧景一期工程分部工程电气安装工程分项工程名称：电气埋管暗敷交底内容一、施工操作工艺（PVC 暗敷）（1）当线路暗配对电线保护管，宜沿最近的线路敷设于底板上，并应减少弯曲，严禁敷设于梁内。埋入建筑构筑物内的电线保护管与建筑物构筑物表面距离不应少于 15mm，严禁将电线保护管置于粉刷屋内。（2）进入配电箱的电线保护管排列应整齐，严禁无规划的随意放置，管口应高出配电箱基础面 50 — 80mm，其它一般嵌入墙内配电箱配管应深化 5—10mm。（3）电线保护管的弯曲处，不应有折皱，凹陷和裂缝，且弯扁度不应大于管外径的 10%。（4）电线保护管的弯曲半径，当线路明配对弯曲半径不宜少于管外径的 6 倍，当两个线盒间只有一个弯曲时，其弯曲半径不得小于管外径的 4 倍，当线路暗配对时砖墙内弯曲半径6D，当埋入地下或砼体内时，其弯曲半径 10D 。 （5）当电线保护管长度超过 30m 无弯曲，管长度每超过 20m 有一个弯曲，管长度每超过 15m 有两个弯曲，管长度每超过 8m 有三个弯曲时均应设拉线盒。（6）采纳上返配管时，楼板上预留管高度距楼板模板面高度：剪力墙插座统一为 500 mm ；后砌墙为 13 mm。（7）管线绑扎：进盒管口处、管箍两端处、整管超过 1.5m 均需和底板筋绑扎，且牢固 。（8）水平或垂直敷设的明配电线保护管其水平或垂直安装的允许偏差为 1.5‰，全长偏差不应大于管径的 1/2。二、钢管敷设的施工操作工艺：（1）潮湿场所和直埋于地下的电线保护管应采纳厚壁钢管，钢管做电线保护管时，其内，外壁均应作防腐处理，防腐具体要求，管内壁均刷两边红丹防锈漆，敷设于砖墙内时，外壁刷两便红丹防锈漆，直埋于砼内时，外壁不防腐。（2）钢管采纳套管连接时，套管长度宜为管外径的 1.5—3 倍，管与管的对口处应位于套管中心，套管采纳焊接连接，焊接应牢固平整，采纳紧纹螺钉连接时，螺钉应拧紧。（3）钢管与盒，箱连接，暗配焊接钢管与箱，盒的连接可采纳焊接连接，管口宜高出箱，盒内壁 3—5mm，且焊后应作防腐。（4）明装或暗配的钢管多根时应排列整齐，间距一致，互相，严行，明装时固定检举均匀。暗配的钢管时，其内，外壁均应作防腐处理，防腐具体要求，管内壁均刷两边红丹防锈漆，敷设于砖墙内时，外壁刷两便红丹防锈漆，直埋于砼内时，外壁不防腐。（2）钢管采纳套管连接时，套管长度宜为管外径的 1.5—3...
