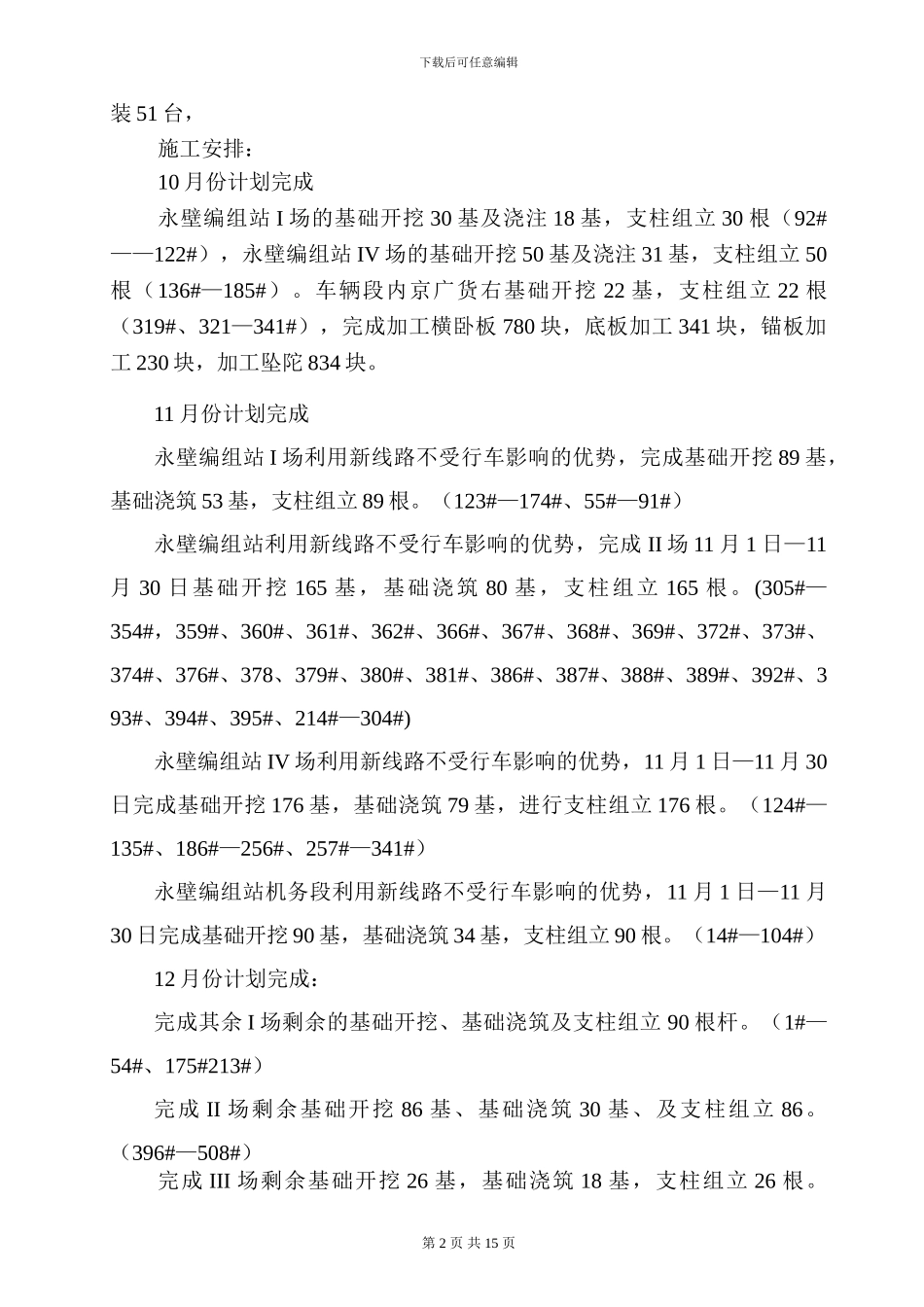

下载后可任意编辑电务公司石家庄枢纽货运系统迁建工程电气化工区施 工 组 织 设 计一、编制依据：1、我单位具有既有电气化铁路改造施工经验。2、计划投入的人力、机具情况。3、建设单位工期要求。二、工程概况：石家庄枢纽货运系统迁建工程永壁编组站为新建车站，车站内新建 4 个场 2 个段及京广货左货右，永壁编组站是根据石家庄客站内客货通用一条线，造成了车辆多、运输不便的特点，专为货运系统而新建的一个专供货运车辆编组的编组站。三、线路状况及气候条件：永壁编组站位河北境内石家庄市永壁村附近，全段桥、隧道众多，大部分地段远离公路，人烟稀少，施工及生活极为不便。永壁编组站站场内正、站线全部采纳全补偿简单链形悬挂，结构高度均为 1.4 米，接触线工作支悬挂点距轨面连线高度为 6.45 米，接触线坡度一般不大于 2°，变坡点一般不大于 1°。年最高气温 42℃，最低气温-7℃，平均气温 13.1～14.6℃，最大风速12m/s。四、技术特征：此次永壁编组站正线采纳 JTM-95+CTA-120(额定张力 15+15N)，站线采纳 JTMH-70+CTA-85(额定张力 15+10N)。在 R 为 300～800m 的小曲线半径双压管处，为防止线索振动或温度变化损伤承力索，对上述位置对新承力索安装有护线条；永壁编组站在此次新建施工中，接触线高度设计为6.45m，结构高度为 1.4m，站线及正线接触网均为全补简单链型悬挂，防污等级按重污区设计，绝缘子泄露距离为 1200mm；全站混凝土腕臂柱均为H78/9.2+3.0 型、H93/9.2+3.0 米，为孔外安装方式，软横跨钢柱均为整体式热浸镀锌钢柱，基础混凝土等级为 C20，垫层采纳混凝土等级为 C10。五、主要工作量及施工安排：永壁站的主要工作量为：基础开挖 1020 基，其中基础浇筑 407 基，支柱组立 1020 根，接触网架设、调整 98.34 条公里，回流线架设 14.082 条公里，架空地线架设 20.62 条公里，手动隔离开关安装 15 台，分段绝缘器安第 1 页 共 15 页下载后可任意编辑装 51 台， 施工安排：10 月份计划完成永壁编组站 I 场的基础开挖 30 基及浇注 18 基，支柱组立 30 根（92#——122#），永壁编组站 IV 场的基础开挖 50 基及浇注 31 基，支柱组立 50根（136#—185#）。车辆段内京广货右基础开挖 22 基，支柱组立 22 根（319#、321—341#），完成加工横卧板 780 块，底板加工 341 块，锚板加工 230 块，加工坠陀 834 块。11 月份计划完成永壁编组站 I ...
