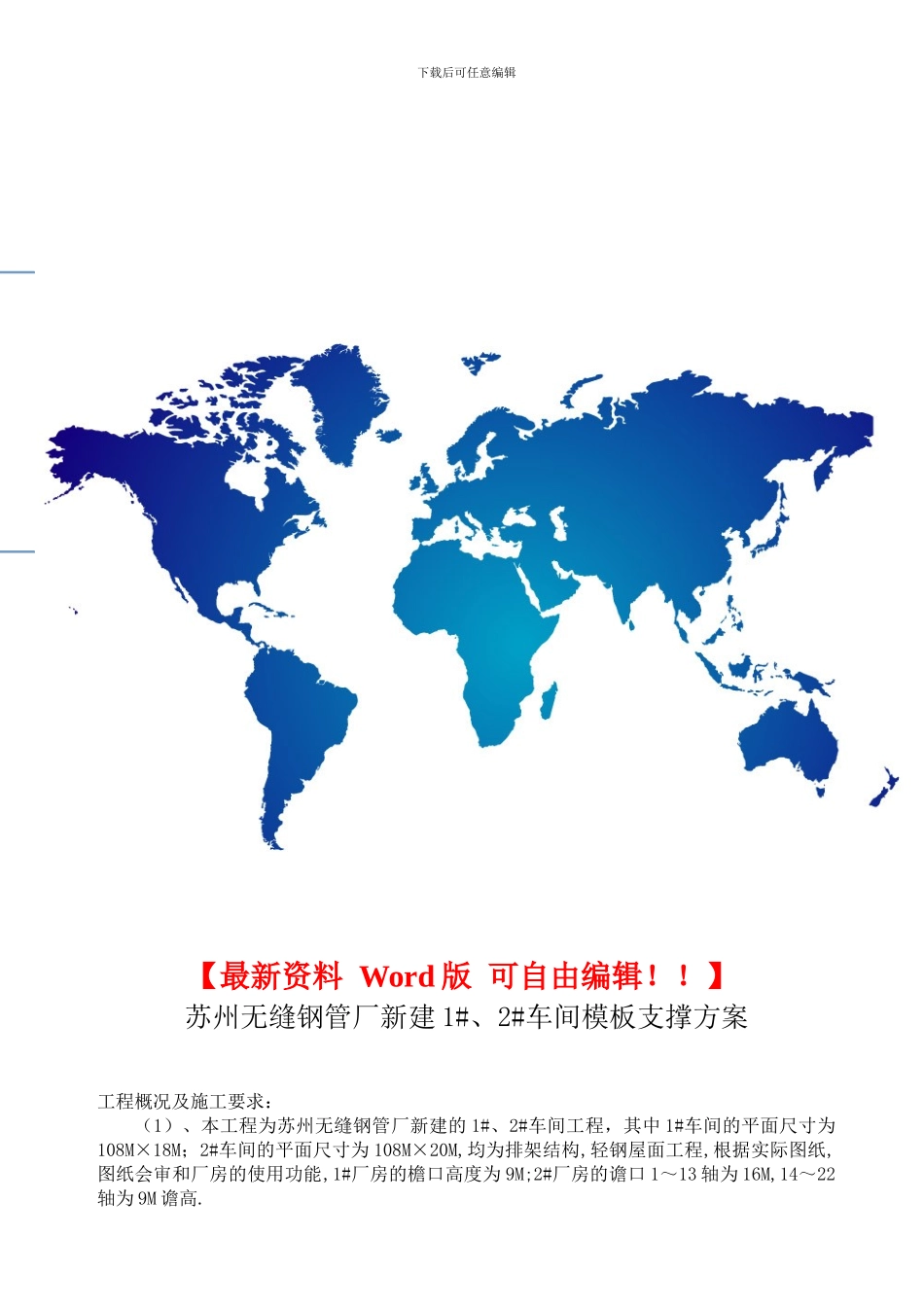

下载后可任意编辑 苏州无缝钢管厂新建 1#、2#车间模板支撑方案工程概况及施工要求：（1）、本工程为苏州无缝钢管厂新建的 1#、2#车间工程，其中 1#车间的平面尺寸为108M×18M；2#车间的平面尺寸为 108M×20M,均为排架结构,轻钢屋面工程,根据实际图纸,图纸会审和厂房的使用功能,1#厂房的檐口高度为 9M;2#厂房的谵口 1～13 轴为 16M,14～22轴为 9M 谵高.精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑(2)结构断面:1#厂房排架柱:1～22 轴:D 轴：1040×500；A 轴：800×5002#厂房排架柱1～13 轴：A 轴：1540×500；D 轴：1300×50014～22 轴：A 轴：1040×500；D 轴：800×500（3）、施工要求：硂模板要求使浇筑后的硂达到模板拼缝痕迹有规律性，结构阴阳角方正，上下层施工缝的连接面平整撘接。模板工程的工艺选择根据我公司对以往模板工程施工中的经验，应对模板的刚度、强度进行专项计算。为保证能满足清水硂施工要求，又能加快工程进度，节约工程成本，选择如下施工工艺：（1）、模板：柱、梁结构采纳 18 厚胶合板木模，内楞采纳 Φ48×3。5 钢管；（2）、支撑系统：采纳 Φ48×3。5 钢管和配置扣件，同时选择 I 级圆钢制作对拉螺栓做模板拉杆。达到既能承受硂的侧力又能控制梁、柱间几何尺寸的目的。三、模板设计模板分项是本工程的关键分项，根据本工程的特点我们对柱、梁、板等主要结构进行了模板设计，主要对支撑方法进行了设计，并对模板钢度、强度及稳定性进行了验算。（1）、选用材料力学性能： 钢管（48×3.5）ΦAWIE规格（MM）截面积（MM2）抵抗距（MM3）惯性距（MM4）弹性模量（ N/MM2）48×3.54895.078×10312.19×1042.1×105胶合木板(18 厚)ó△E强度(N/MM2)厚度(MM)弹性模量(N/MM2)30184000扣件抗滑力：按 6500N/只计(2)、柱模板计算公式1)硂侧压力：P1=0.22γCβ1Τ0β2V1/2 Ρ2=γCΗ 式中：γC—硂密度 取 24KN/M3β1—外加剂修正系数 取 1.2β2—丹落度修正系数 取 1.15V－硂浇筑速度 取 1.2M/hT0—新浇硂初凝时间 按 T0=2hH—浇筑高度。9M 檐口高的排架柱子分两次浇筑，第一次浇至牛腿面，高度约为 6M，第二次从牛腿面浇筑至柱顶，高度约3M，H 取 6M。16M 檐口高的柱分三次，第一次浇至 6M，第二次浇至牛腿面至 11.0M 高，第三次浇至柱顶，高度为 5.0M。根据当前的天气情况，温度平均为 6～7 度，查新浇筑混凝土对模...
