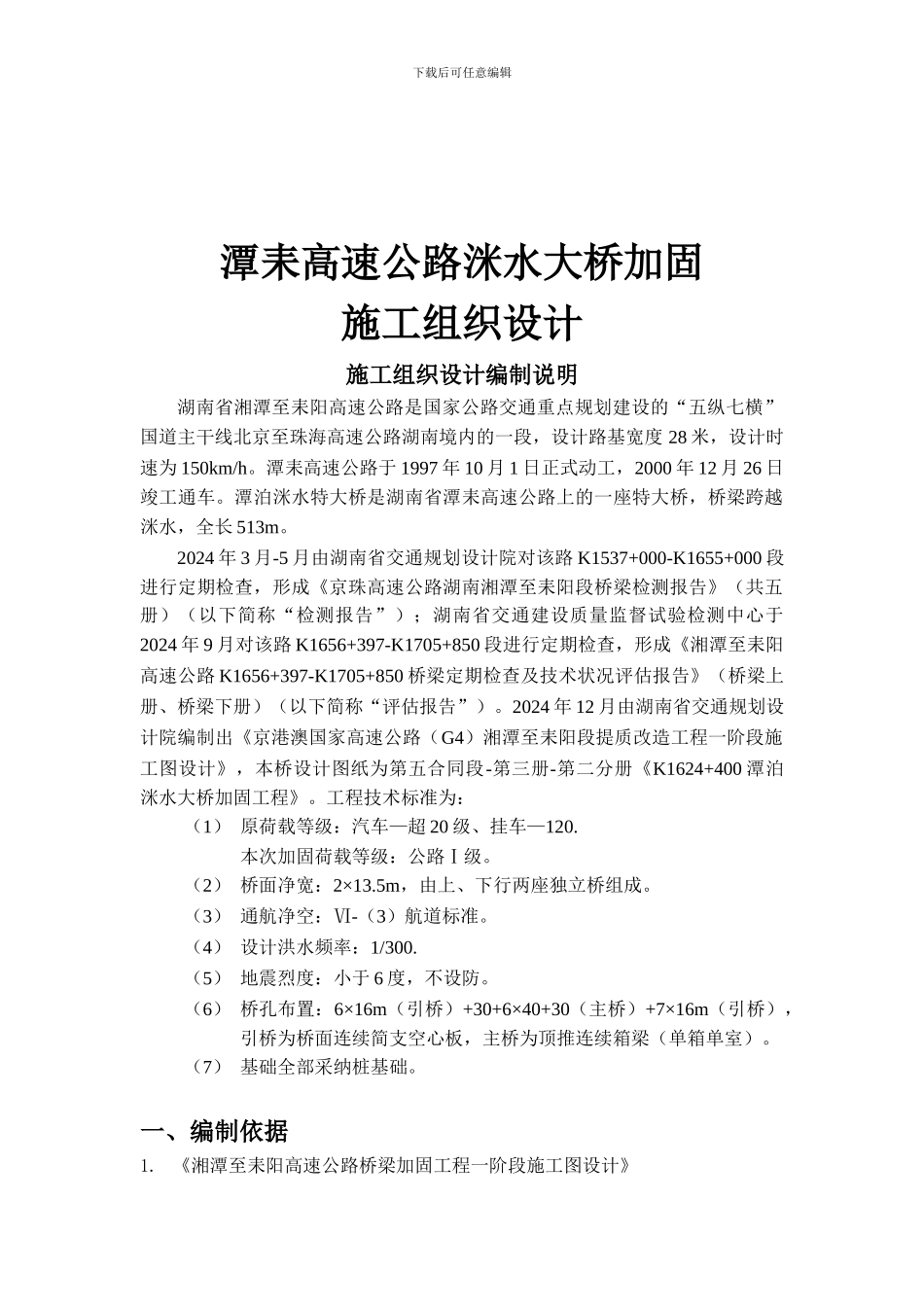

下载后可任意编辑潭耒高速公路洣水大桥加固施工组织设计施工组织设计编制说明湖南省湘潭至耒阳高速公路是国家公路交通重点规划建设的“五纵七横”国道主干线北京至珠海高速公路湖南境内的一段，设计路基宽度 28 米，设计时速为 150km/h。潭耒高速公路于 1997 年 10 月 1 日正式动工，2000 年 12 月 26 日竣工通车。潭泊洣水特大桥是湖南省潭耒高速公路上的一座特大桥，桥梁跨越洣水，全长 513m。2024 年 3 月-5 月由湖南省交通规划设计院对该路 K1537+000-K1655+000 段进行定期检查，形成《京珠高速公路湖南湘潭至耒阳段桥梁检测报告》（共五册）（以下简称“检测报告”）；湖南省交通建设质量监督试验检测中心于2024 年 9 月对该路 K1656+397-K1705+850 段进行定期检查，形成《湘潭至耒阳高速公路 K1656+397-K1705+850 桥梁定期检查及技术状况评估报告》（桥梁上册、桥梁下册）（以下简称“评估报告”）。2024 年 12 月由湖南省交通规划设计院编制出《京港澳国家高速公路（G4）湘潭至耒阳段提质改造工程一阶段施工图设计》，本桥设计图纸为第五合同段-第三册-第二分册《K1624+400 潭泊洣水大桥加固工程》。工程技术标准为：（1） 原荷载等级：汽车—超 20 级、挂车—120.本次加固荷载等级：公路Ⅰ级。（2） 桥面净宽：2×13.5m，由上、下行两座独立桥组成。（3） 通航净空：Ⅵ-（3）航道标准。（4） 设计洪水频率：1/300.（5） 地震烈度：小于 6 度，不设防。（6） 桥孔布置：6×16m（引桥）+30+6×40+30（主桥）+7×16m（引桥），引桥为桥面连续简支空心板，主桥为顶推连续箱梁（单箱单室）。（7） 基础全部采纳桩基础。一、编制依据1. 《湘潭至耒阳高速公路桥梁加固工程一阶段施工图设计》下载后可任意编辑2. 《公路桥梁加固设计法律规范》（JTG/T J22-2024）3. 《公路桥梁加固施工法律规范》（JTG/T J23-2024）4. 《混凝土结构加固设计法律规范》（GB 50367-2024）5. 《公路桥梁养护法律规范》（JTGH11-2024）6. 《京珠高速公路湘潭至耒阳段桥梁检测报告》（共五册）7. 《公路桥涵地基与基础设计法律规范》（JTG D63-2024）8. 《公路桥梁技术状况评定标准》（JTG/T H21-2024）二、工程概况1、概况洣水大桥是湖南省潭耒高速公路上的一座特大桥，桥梁跨越洣水，全长513 米。桥面净宽 2*13.5，桥孔布置为 6*16 米（引桥）+30 米+6*40 米+30 米（主桥）+7*16 米（引桥），由左、...
